自行车车架旋转止动限位支架设计

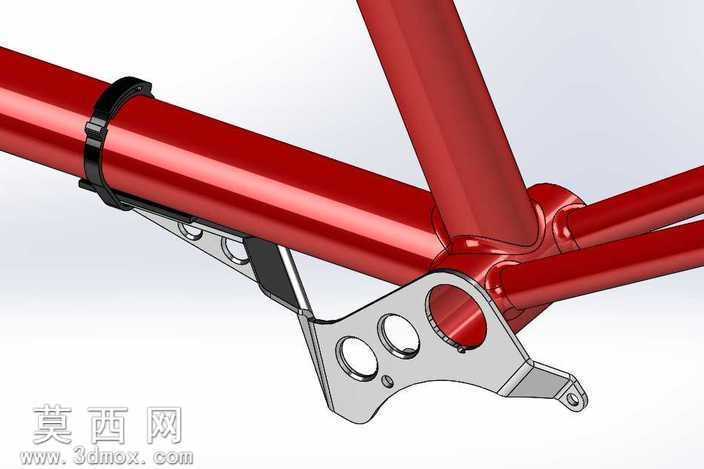

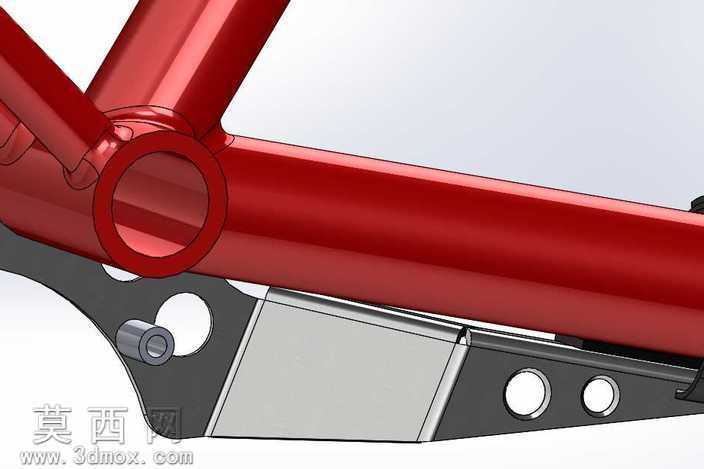

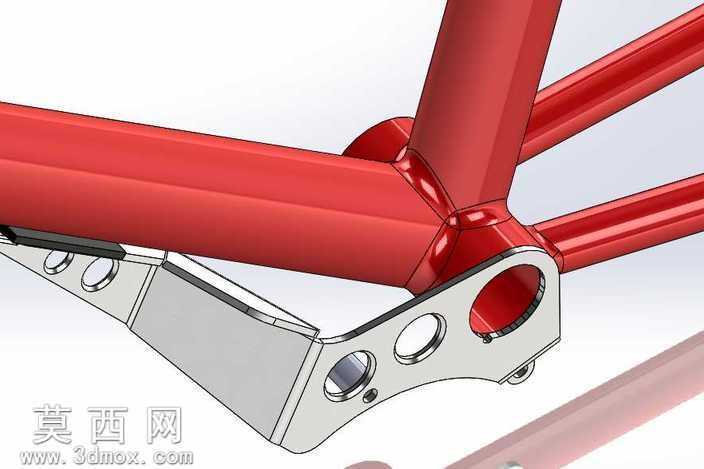

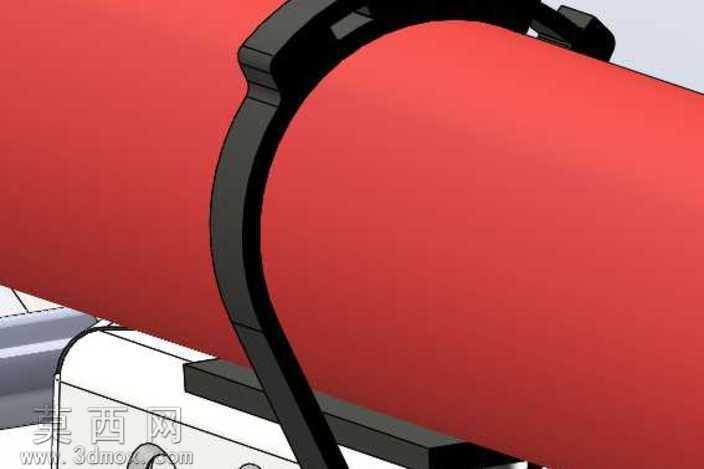

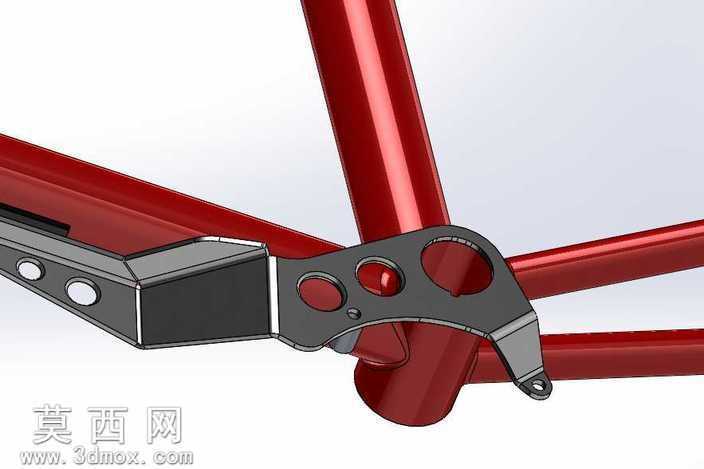

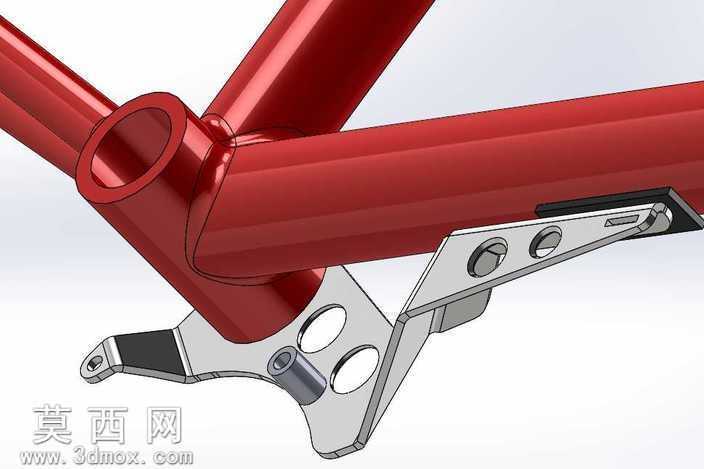

本作品为自行车车架适配的旋转止动限位支架三维建模设计，建模过程中先完成自行车后三角车架五通区域的基础曲面构建，还原红色金属管材的焊接拼接结构，精准还原车架管材相交处的焊缝过渡形态，保证基础安装基准的尺寸精度。针对止动支架部分，采用钣金与机加工结合的结构设计，支架主体为金属切削成型结构，表面做金属哑光质感渲染，还原不锈钢或铝合金材质的细腻金属光泽，支架上开设多个定位圆孔与减重孔，孔位边缘做倒角处理，既满足安装定位需求，也兼顾结构轻量化。设计思路围绕解决自行车马达旋转限位的实际需求展开，针对原车底部支架区域空间局促、原有部件干涉的问题，将止动支架贴合车架底部轮廓设计，支架与车架接触的面做随形适配，保证安装贴合度，避免出现安装间隙。支架上预留的固定孔位可配合标准塑料夹实现与车架的锁紧固定，无需对原车车架做破坏性改装，同时支架的延伸结构可对旋转部件形成硬限位，抵消电机运转产生的旋转扭力，避免扭力传递到车架造成管材变形或漆面损伤。建模过程中对支架的折叠边缘、焊接连接点位做了细节还原，17毫米圆柱间隔的第二附件点运动结构做了装配校验，保证各部件运动无干涉，同时对支架的受力结构做了优化，在保证限位强度的前提下尽可能削减非受力区域的材料厚度，降低配件整体重量。渲染阶段采用白背景工作室光照方案，突出金属支架与红色车架的材质对比，清晰展现支架的安装位置与结构形态，各安装孔位、连接边角的细节都做了清晰呈现，可直接用于3D打印验证或机加工生产的尺寸参考，适配常规自行车车架的改装需求，解决加装动力组件后的旋转限位问题。
