钛合金金属3D打印自行车车架设计

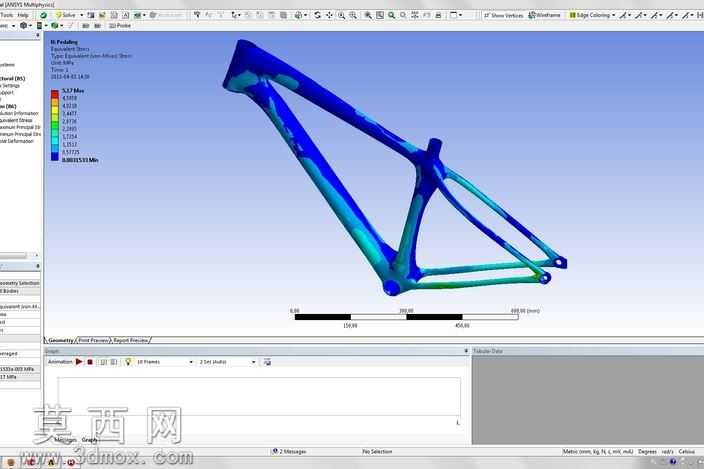

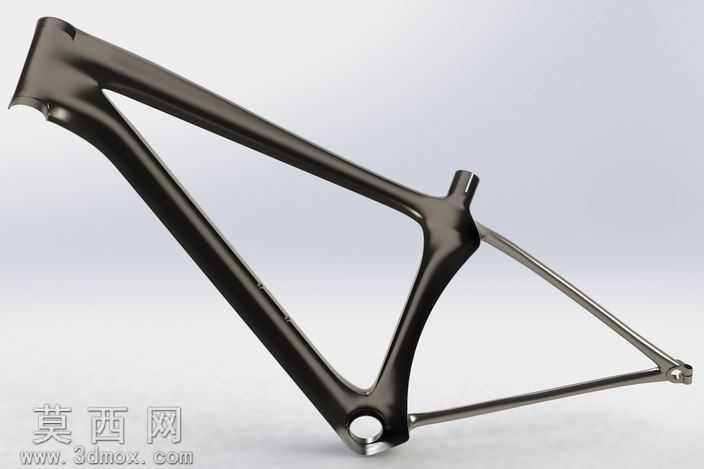

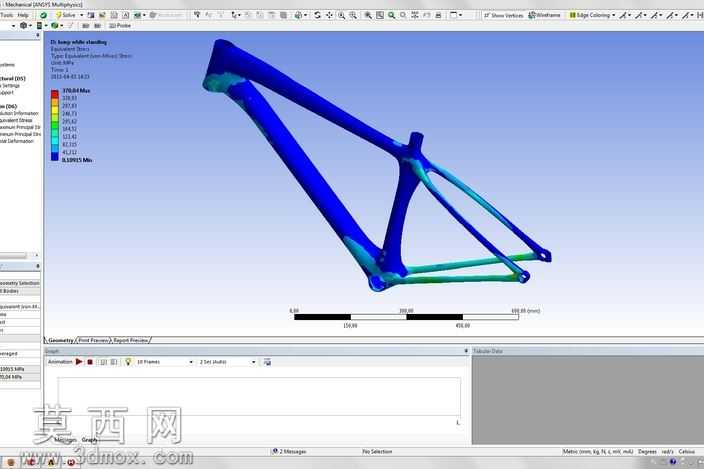

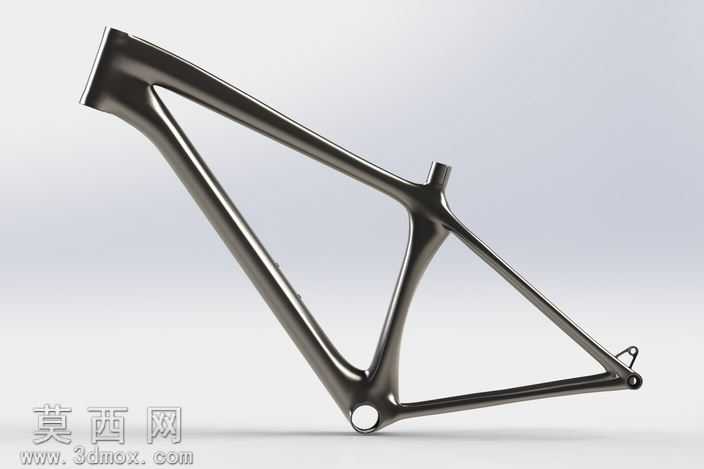

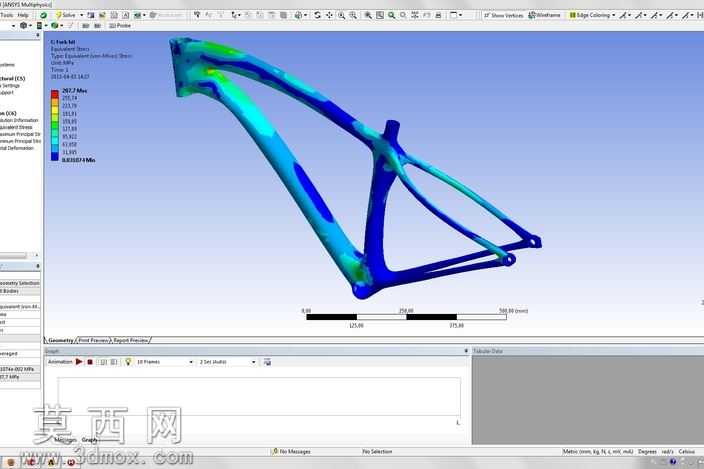

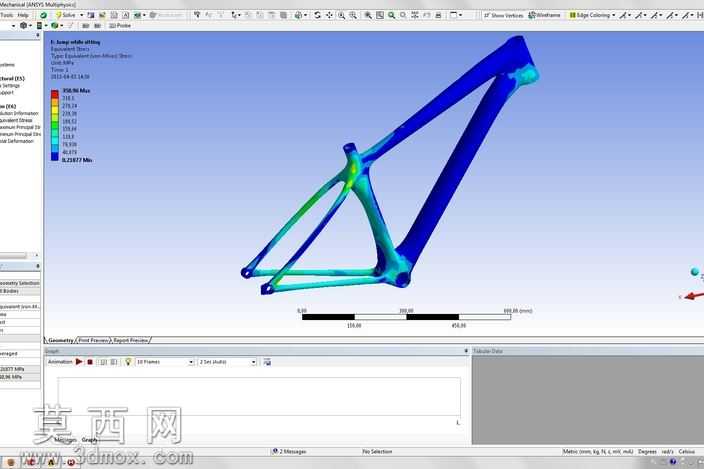

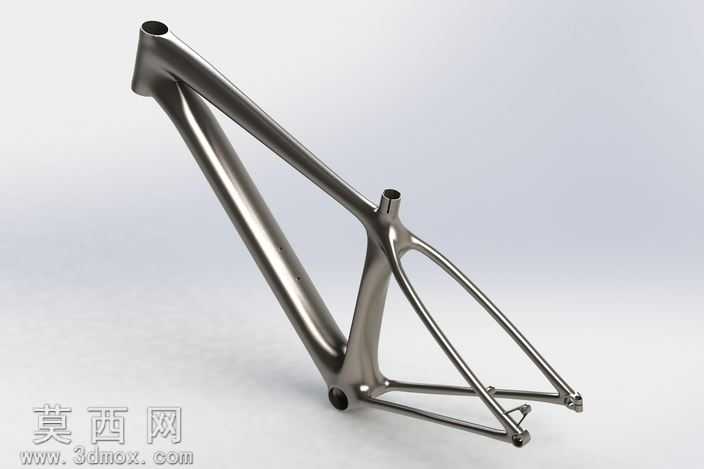

本作品为面向金属3D打印工艺打造的一体化自行车车架三维设计，建模阶段依托SolidWorks与犀牛软件完成全参数化结构搭建，同步在Ansys中完成多工况下的有限元静态结构分析，反复迭代优化管型走向与壁厚分布，最终实现仅约1.28公斤的极致轻量化表现，适配钛合金材料的打印成型特性。模型采用29er硬尾山地车的主流规格设定，兼容M等多尺寸车架需求，传动系统适配1*9至1*10、1*11速单盘布局，可完美匹配SRAM XX1等高端变速套件，无需预留前变速器安装位，进一步简化了车架结构、削减了冗余重量。细节接口均遵循行业通用标准：头管采用1.5英寸规格，适配左撇子90毫米前叉安装；压接式30规格BB83中轴，搭配156Q因子曲柄，支持最大38T前牙盘安装，预设49毫米标准链线；后叉开档适配2.35宽度轮胎清除需求，兼容Synface X-12桶轴规格，后三角预留160毫米后轮直装式碟刹安装座，座管采用34.9毫米通用口径，座夹规格为31.8毫米，所有安装位均做了打印成型的圆角过渡处理，避免应力集中。设计阶段充分考虑金属3D打印的工艺限制，针对无支撑孔位、走线通道做了自支撑结构优化，所有镂空与腔体均预留粉末排出通道，避免打印完成后粉末残留；初始版本仅针对5级钛合金打印做了拓扑优化，未针对其他金属材料做静态力学适配，后续可根据不同打印材料的力学性能，在现有有限元分析结果基础上调整墙体厚度、管型粗细，进一步拓展材料适配范围。整体车架采用一体化流线型管型设计，摒弃传统车架的多段焊接工艺，通过3D打印实现头管、上管、下管、座管、后三角的整体成型，既消除了焊接带来的应力集中风险，也通过连续的力学传力路径提升了车架整体刚性与踩踏效率，为金属3D打印技术在自行车定制化、轻量化领域的落地提供了可直接参考的成熟三维方案，用户下载后可根据自身身高、骑行习惯调整几何参数，直接对接金属3D打印服务商完成实物制作。
