带锁止结构的外均衡阀瓣夹持工装

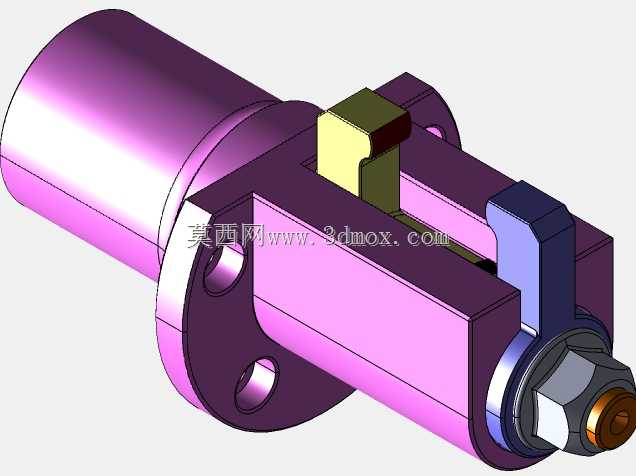

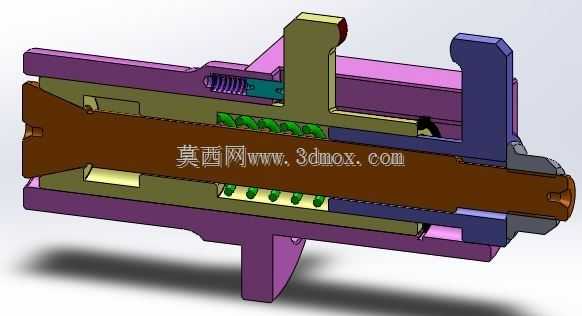

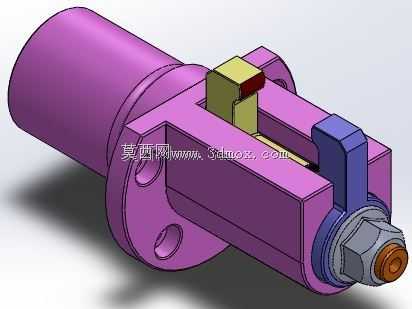

在阀类零件的机加工工序里，薄壁类阀瓣的装夹变形、切削受力移位一直是困扰现场工艺的常见问题，这款带锁的外部均衡阀瓣夹具，正是针对这类加工痛点设计的外置夹持工装。常规的三爪卡盘或者内置涨套夹具，在夹持带密封面、薄壁结构的均衡阀瓣时，要么夹紧力集中容易造成零件局部变形，要么夹持刚性不足，在断续切削、大进给切削的工况下，阀瓣会出现周向转动或者轴向窜动，直接导致密封面加工尺寸超差、形位公差不合格。这款夹具采用侧向开放式的夹持布局，主体安装法兰端设置了两个定位销孔，可直接固定在机床工作台或者转台的T型槽上，安装时以法兰端面为定位基准，能保证夹具与机床主轴的同轴度控制在0.02mm以内，法兰外圆直径适配常规数控车床、加工中心的工作台安装孔位，不需要额外制作过渡连接盘。夹具的核心夹持单元采用分体式压块结构，紫色主体的夹持槽与阀瓣的外圆柱面适配，接触面积比常规卡爪大60%以上，夹紧力可以均匀分散在阀瓣的外圆周面上，避免局部应力集中造成的薄壁变形。上方的黄色锁止块是这套夹具的关键结构，当压块初步夹紧阀瓣后，锁止块会嵌入阀瓣对应的工艺卡槽内，形成周向的硬限位，哪怕加工过程中遇到断续切削的冲击载荷，阀瓣也不会相对于夹具体发生转动，解决了常规摩擦式夹持在重切削下打滑的问题。端部的蓝色勾型压块配合六角锁紧螺母，可以实现轴向的压紧定位，螺母拧紧时的压力通过压块均匀传递到阀瓣的台阶端面上，不会直接作用在密封面区域，避免了装夹过程中对密封面的磕碰损伤。在实际生产场景中，这套夹具主要用于均衡阀瓣的外圆精车、密封面磨削、侧孔钻削工序，不需要更换夹具就能完成多工序的加工，减少了多次装夹带来的定位误差。设计时特意将夹具体的排屑空间做了开放式处理，切削过程中的铁屑可以顺着夹持槽的间隙直接排出，不会在夹持区域堆积造成定位面垫屑的问题，日常维护只需要定期清理定位面的切屑、在锁紧螺母的螺纹处涂抹润滑脂即可，不需要复杂的调校。夹具体的整体长度控制在220mm以内，最大回转直径160mm，适配多数中小型数控设备的加工行程，不会出现超程干涉的问题，锁止块的位置可以根据不同规格阀瓣的卡槽位置做微调，通过更换不同厚度的夹持垫块，就能兼容一定尺寸范围内的阀瓣装夹需求，不需要重新制作整套夹具，降低了多品种小批量生产的工装投入成本。
