螺栓螺母铆钉插入位置检测工装结构

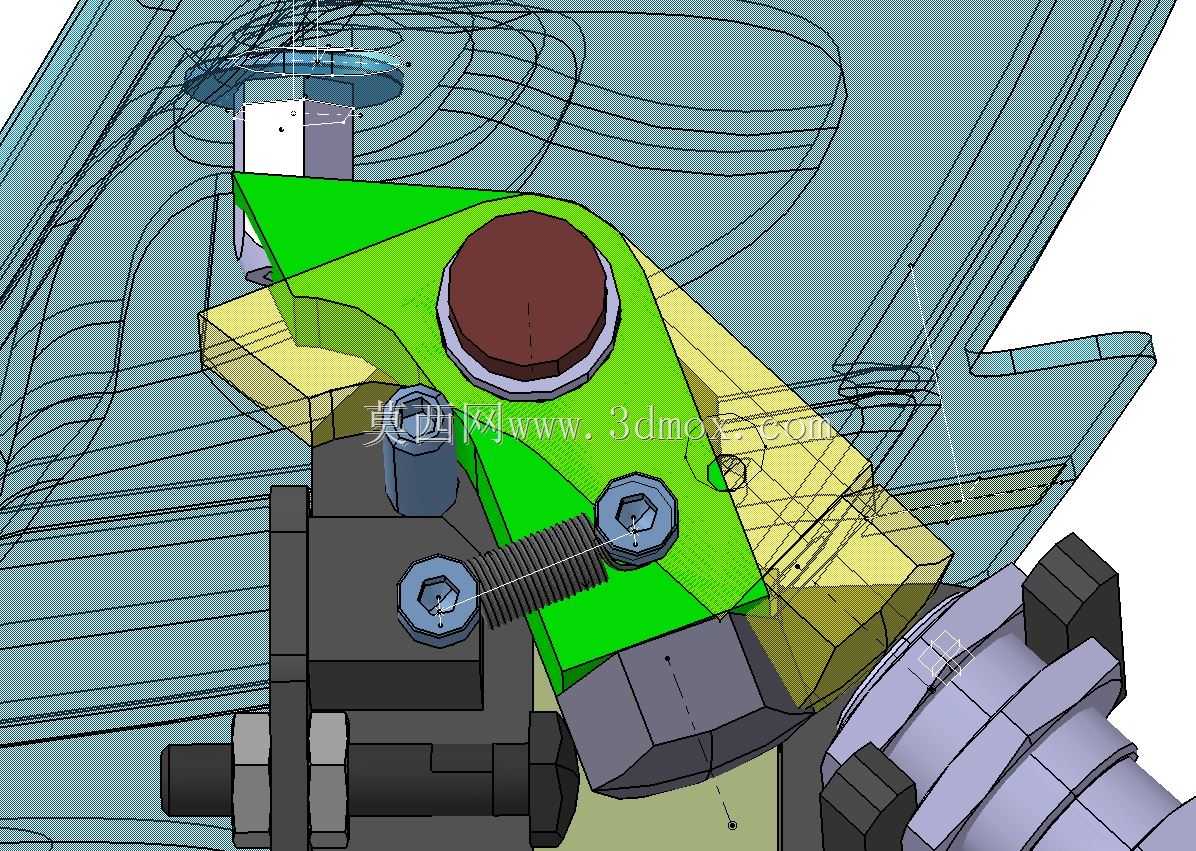

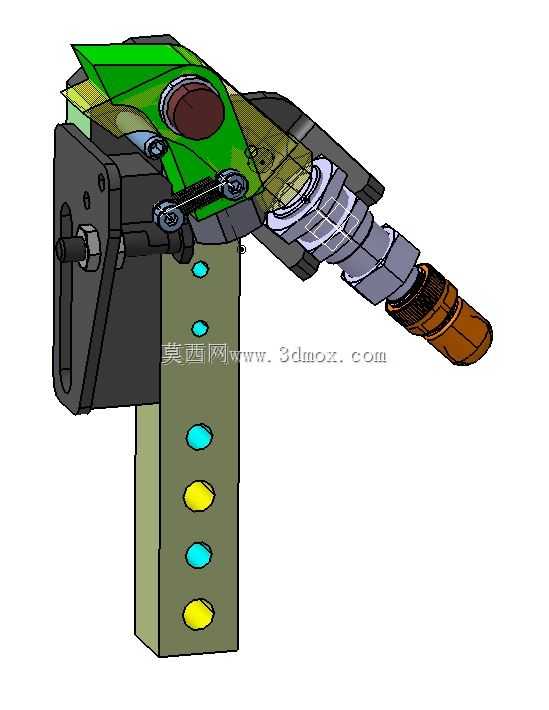

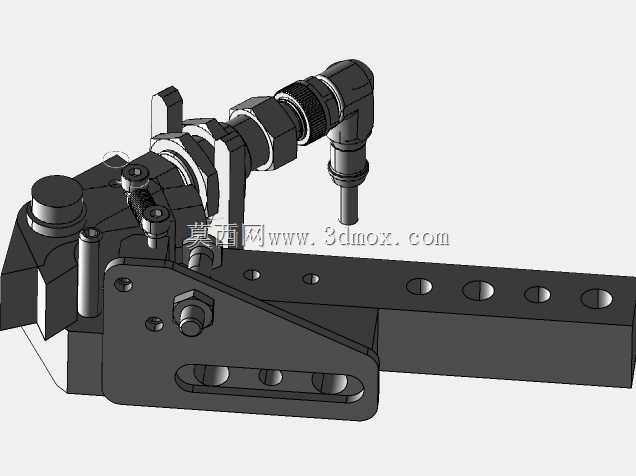

在汽车零部件、消费电子结构件、通用五金件的装配产线上，紧固件错装、漏装、插入不到位是长期影响装配良率的核心问题，这套检测结构正是针对螺栓、螺母、铆钉三类最常用紧固件的插入到位检测需求开发，直接适配产线工位的在线防错检测场景，不需要额外搭建复杂的视觉检测架构，依靠纯机械结构即可实现到位状态的反馈，适配多品种小批量的装配线快速换型需求。整套结构的核心检测逻辑采用双止动杠杆搭配复位弹簧的纯机械触发方案，当待检测位置的紧固件完全插入到位时，紧固件端面会推动检测触块压缩弹簧，触发两侧的止动杠杆产生位移，输出到位信号；如果紧固件存在漏装、插入深度不足、规格错用导致长度不够的情况，弹簧会始终将检测触块顶在高位，止动杠杆保持锁止状态，直接输出未到位的异常信号，从机械结构层面避免了电气检测的误判风险，哪怕在车间存在油污、切削液飞溅、电磁干扰的复杂工况下，也能保持稳定的检测精度。结构设计上预留了X、Y、Z三个轴向的调节余量，安装立柱上排布的多组调节孔位，可以根据不同产品的紧固件位置，快速调整检测头的空间位置，不需要重新加工安装底座，换型时只需要松开紧固件调整检测头位置后锁紧即可，单工位换型调整时间可以控制在十分钟以内，适配柔性装配线的快速换产需求。从安装边界来看，整套结构的安装基准为立式立柱结构，立柱底部采用标准的安装孔位布局，可以直接固定在现有装配工装的型材台面上，不需要额外改造工装底座；检测头部分的外轮廓做了倒角避让处理，和周边装配夹具的最小安全间隙控制在3mm以上，避免装配过程中工件上下料时和检测结构产生碰撞干涉。检测触块的端面采用了耐磨合金材质，长期和紧固件端面接触不会产生磨损凹陷，保证检测行程的精度稳定，复位弹簧的弹力经过匹配调校，既不会因为弹力过大导致紧固件插入时被顶偏，也不会因为弹力过小导致触块复位卡滞，触发行程的重复精度可以控制在0.1mm以内，完全满足常规紧固件装配的到位检测公差要求。结构的走线位置预留了内置的走线槽，检测信号的线缆可以从立柱内部穿过，避免产线操作时线缆被工件剐蹭断裂，整体结构没有外露的易损小零件，日常维护只需要定期在杠杆铰接位置滴注润滑油即可，不需要频繁更换备件。
