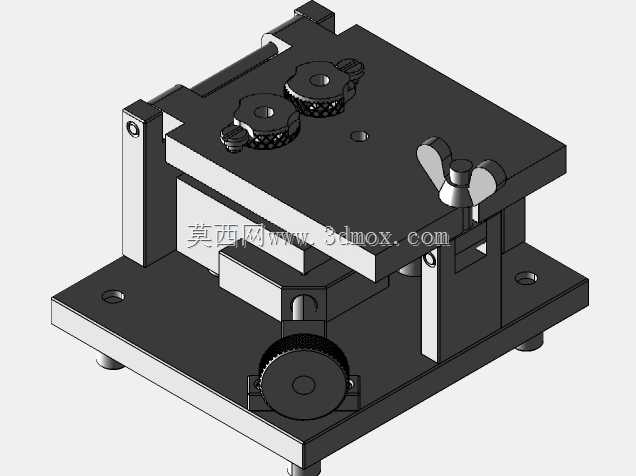

特定零件加工用定位夹紧钻模结构

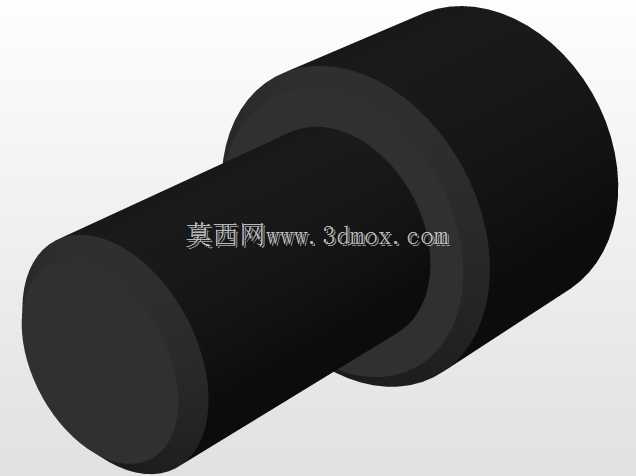

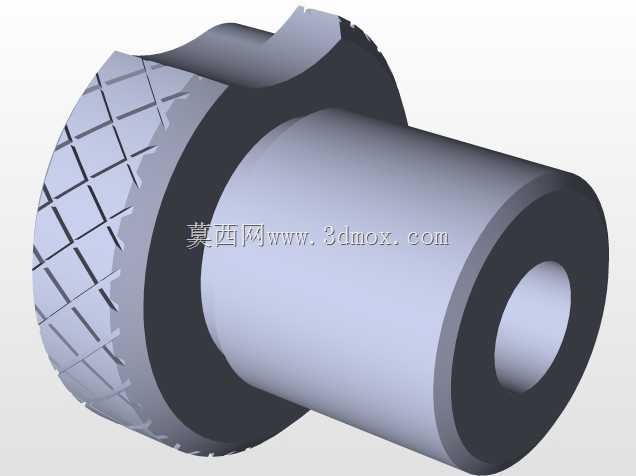

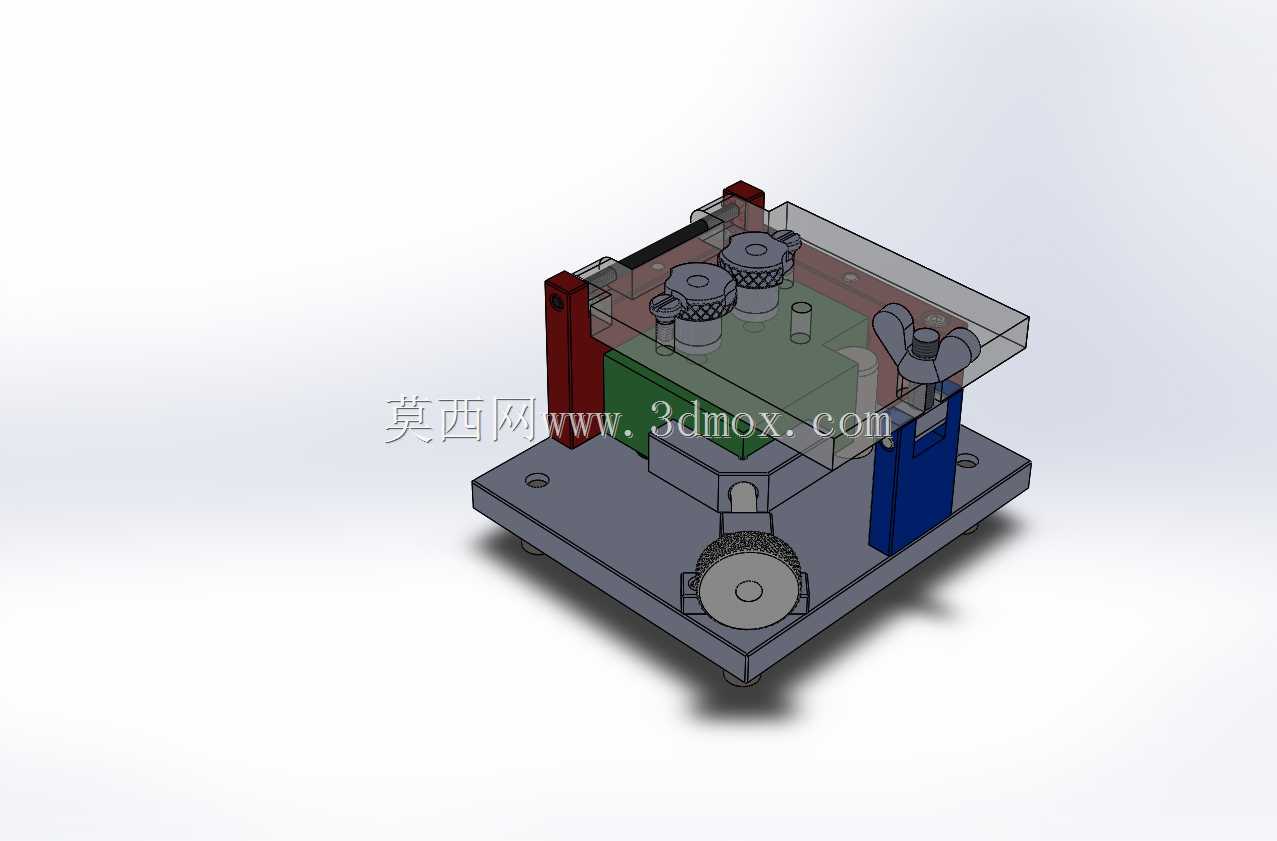

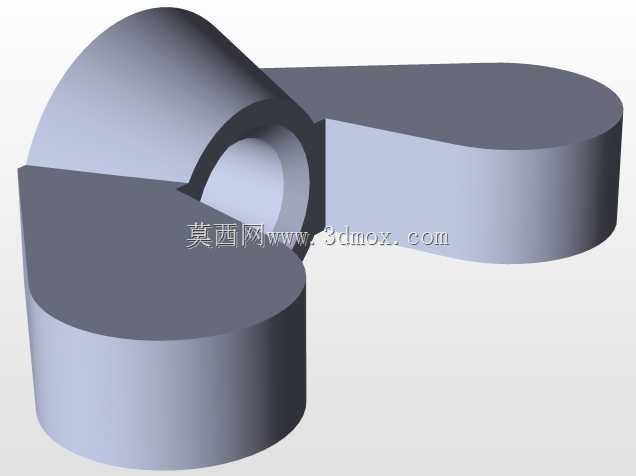

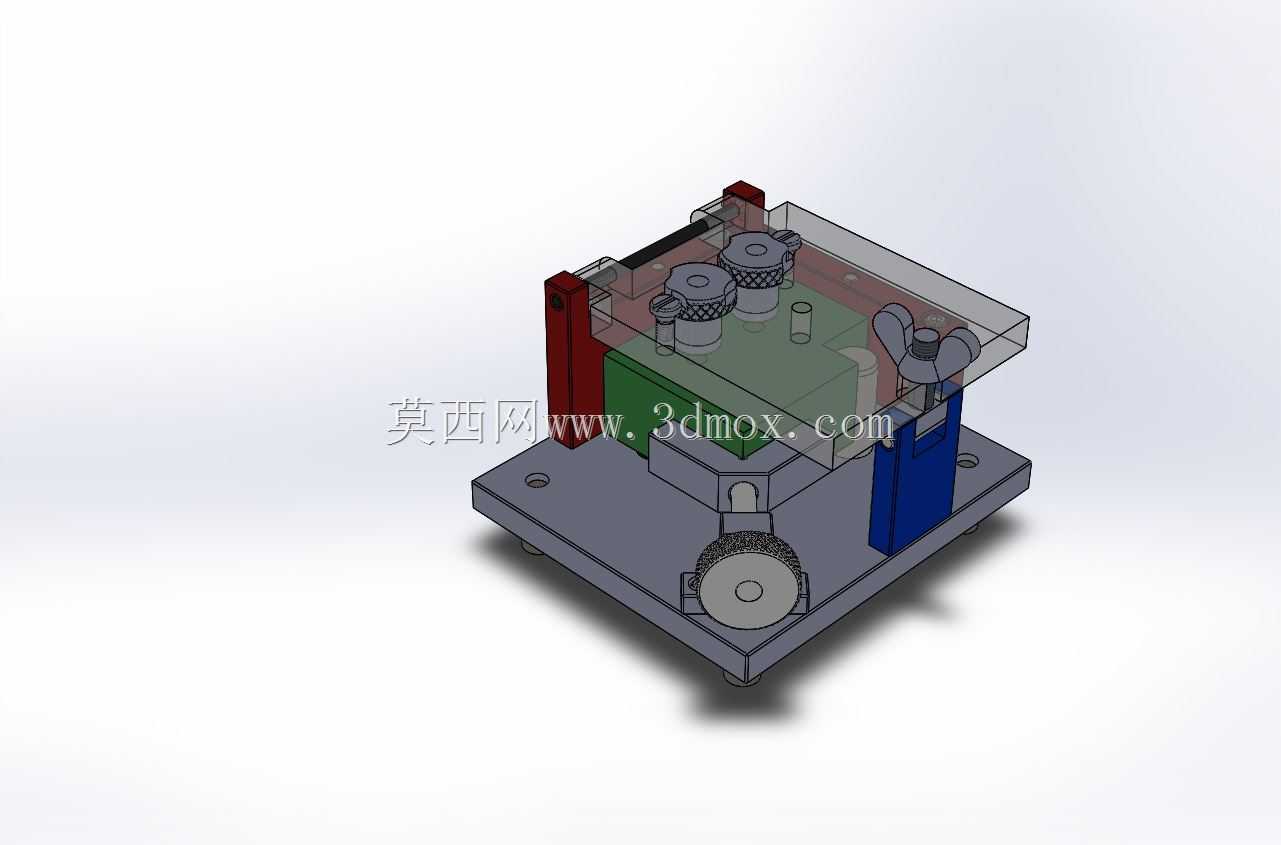

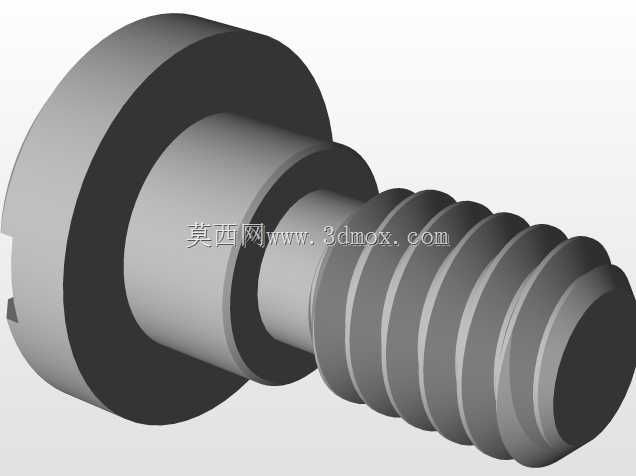

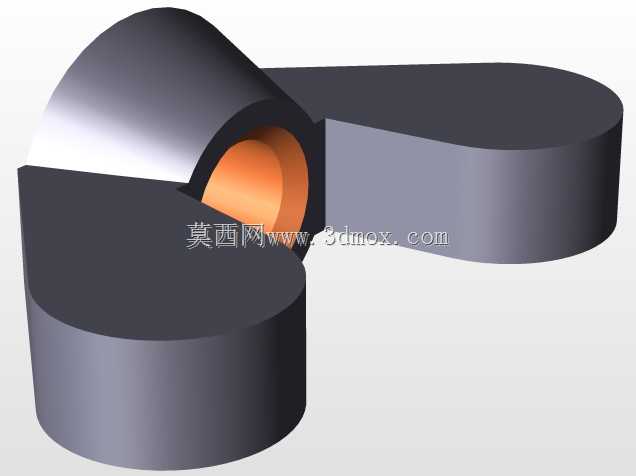

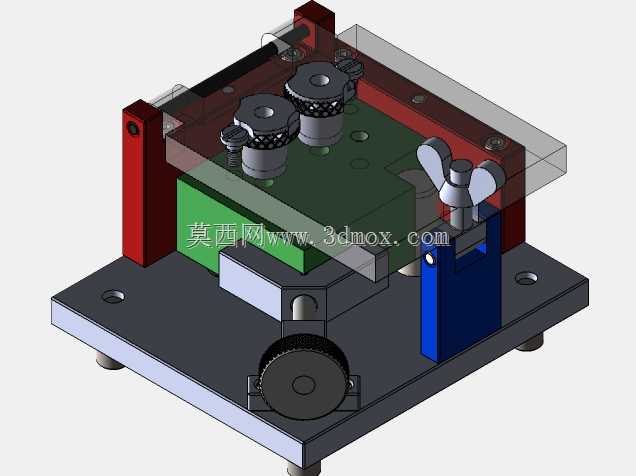

在批量零件的孔系加工场景中，这类专用钻模是保障孔位一致性、降低操作门槛的核心工装，尤其适配中小尺寸异形零件的钻削、铰削工序，能直接跳过划线找正环节，让普通操作工也能稳定加工出符合公差要求的孔位。整套结构以底部安装平板作为承载基准，平板上预留的安装孔可直接固定在钻床工作台面，也可配合平口钳实现快速装夹，整体安装边界控制在小型台钻的工作台适配范围内，不需要额外改造设备接口。设计时优先考虑了操作的便捷性，夹紧组件采用了快拆式的旋钮与蝶形手柄搭配，不需要额外使用扳手类工具就能完成零件的装夹与拆卸，单次装夹耗时能控制在十秒以内，适配中小批量生产的节拍要求。钻套部分采用了可更换的模块化设计，针对不同直径的钻头可以快速匹配对应内径的钻套，钻套与安装板的配合采用H7/h6的小间隙配合，既保证钻套的定位精度，也能在钻套磨损后快速更换，不需要整套工装报废。导向结构的布局完全匹配待加工零件的孔位分布，钻套的轴线与待加工孔位的同轴度控制在0.02mm以内，能有效避免钻头入钻时的偏摆，减少孔壁的粗糙度超差问题，同时也能延长钻头的使用寿命。侧面的定位挡块采用了可调式结构，通过微调螺钉可以补偿零件毛坯的尺寸公差，保证不同批次的毛坯装夹后都能处于正确的加工位置，不会因为毛坯尺寸波动导致孔位偏移。透明的上盖板设计是出于加工过程的安全防护考虑，既能阻挡钻削过程中飞溅的切屑，也能让操作人员直观观察到内部的钻削状态，及时发现排屑不畅、钻头磨损等异常情况。整套结构的受力路径经过了优化，钻削时的轴向力直接通过底部平板传递到机床工作台，夹紧力的作用点靠近加工位置，避免零件在钻削过程中出现翘起、变形的问题，不需要额外增加辅助支撑就能满足薄壁类零件的加工刚性要求。排屑空间在设计时做了预留，钻套下方与零件定位面之间留出了足够的切屑掉落空间，不会因为切屑堆积导致零件装夹不到位，日常清理只需要掀开上盖板就能完成，维护难度极低。
