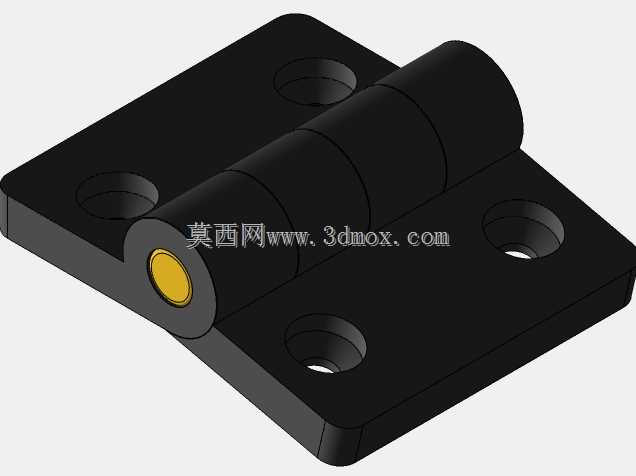

带黄铜衬套加厚蝶形折叠合页结构

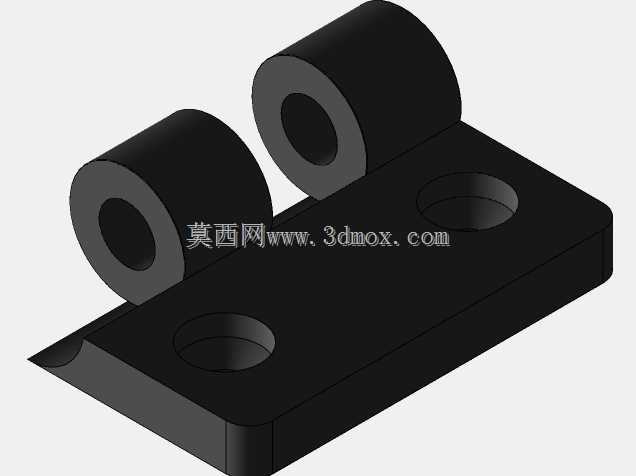

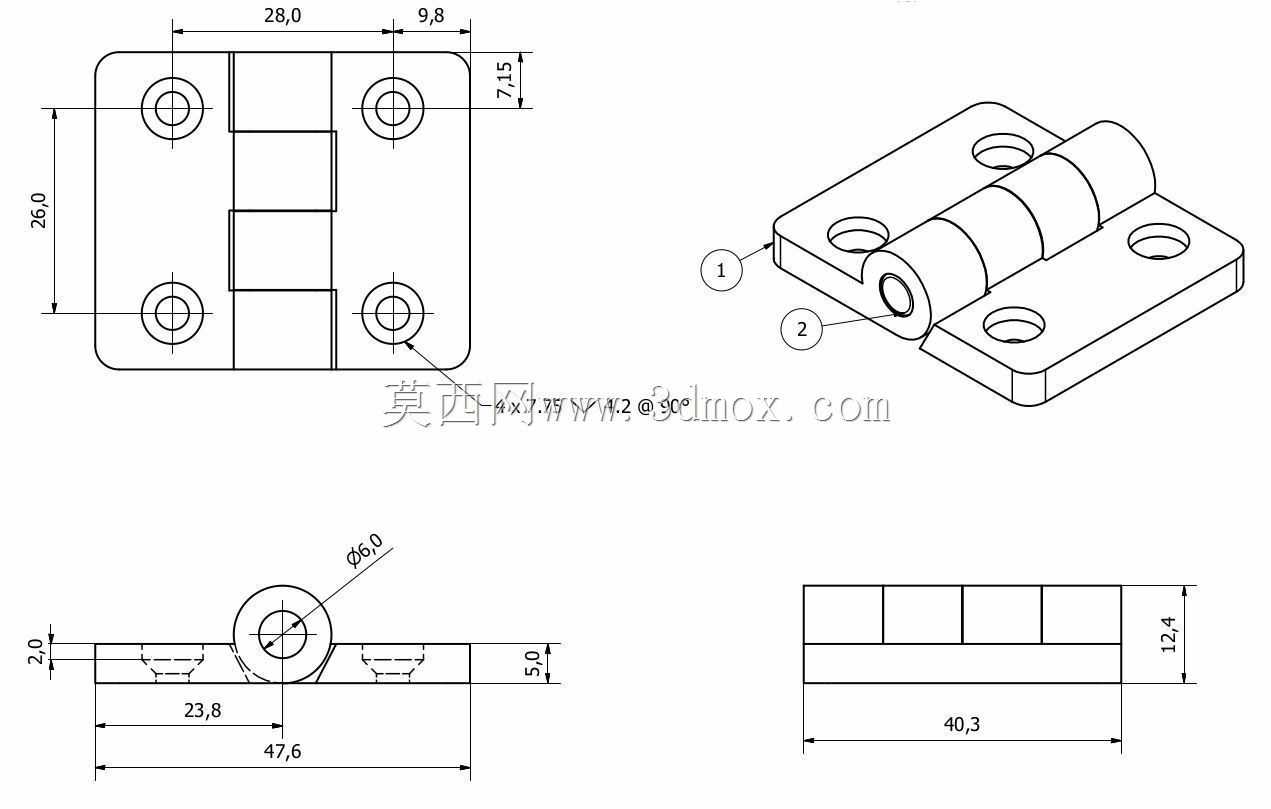

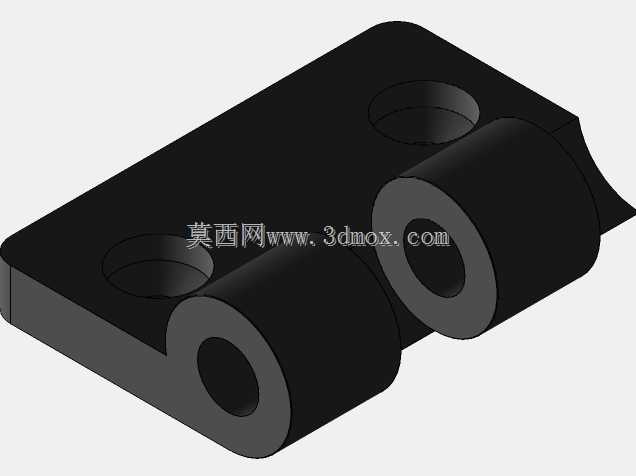

这类带衬套的蝶形合页，日常在工业机柜、户外防护箱体、重载型设备检修门、特种车辆舱门结构上应用十分广泛，和普通民用家装合页不同，它的设计核心是优先保障长期开合的耐磨性能与重载连接的结构强度，避免频繁启闭带来的铰接位松旷、孔位撕裂问题。从结构设计逻辑来看，两片页板采用对称式六安装孔布局，每片页板预留三个沉头安装孔，沉头深度完全匹配对应规格的内六角沉头螺钉尺寸，安装后螺钉头完全没入页板平面，不会突出干涉门体的开合行程，也不会在门体启闭过程中剐蹭门框密封胶条。铰接位置嵌入的黄铜衬套是整个结构的核心功能件，相比页板本体与钢质销轴直接摩擦的结构，黄铜材质的自润滑特性可以在无额外加注润滑脂的工况下，长期保持较低的转动阻尼，不会因为户外潮湿、粉尘附着出现铰接位卡滞、锈蚀抱死的问题，同时衬套作为易损件可以单独更换，大幅降低后期维护的配件成本。页板本体做了等厚加厚处理，边缘做了小尺寸倒角去毛刺，既避免安装过程中割伤操作人员，也能减少应力集中带来的页板断裂风险，铰接卷管部分采用多段式卷圆结构，相比整段通长卷管，分段式结构可以更好抵消销轴装配时的同轴度误差，降低转动过程中的卡滞概率，同时卷管与页板连接位置做了圆弧过渡强化，能承受更大的径向载荷，在门体受侧向冲击时不会出现卷管开裂、页板变形的问题。安装边界上，需要提前确认门框与门体的配合间隙，预留出合页页板的厚度空间，同时沉头孔的中心距页板边缘的距离经过精准核算，安装时不会因为孔位距离边缘过近导致安装基材开裂，铰接销轴的端部做了封边处理，不会在长期开合震动中出现销轴窜出脱落的问题。在实际选型适配时，这类合页可以根据门体的重量、开合频率匹配对应的页板厚度与衬套长度，六孔的布局相比四孔合页，能将单个安装孔的受力分散30%左右，更适合用在需要频繁启闭、有一定密封承压要求的箱体结构上，比如户外电气柜的门体连接、自动化设备的安全防护门铰接、物流周转箱的侧门连接等场景，转动过程中阻尼均匀，没有明显的轴向窜动，长期使用也不会出现门体下垂错位的问题。
