公制磁性内六角扳手壁挂收纳支架

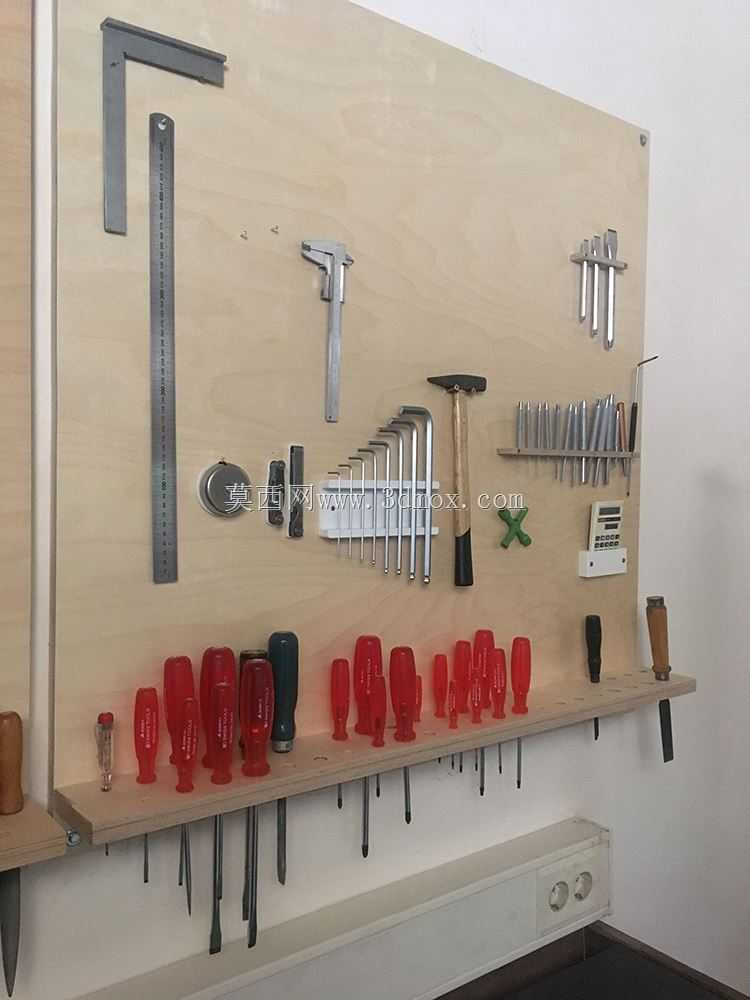

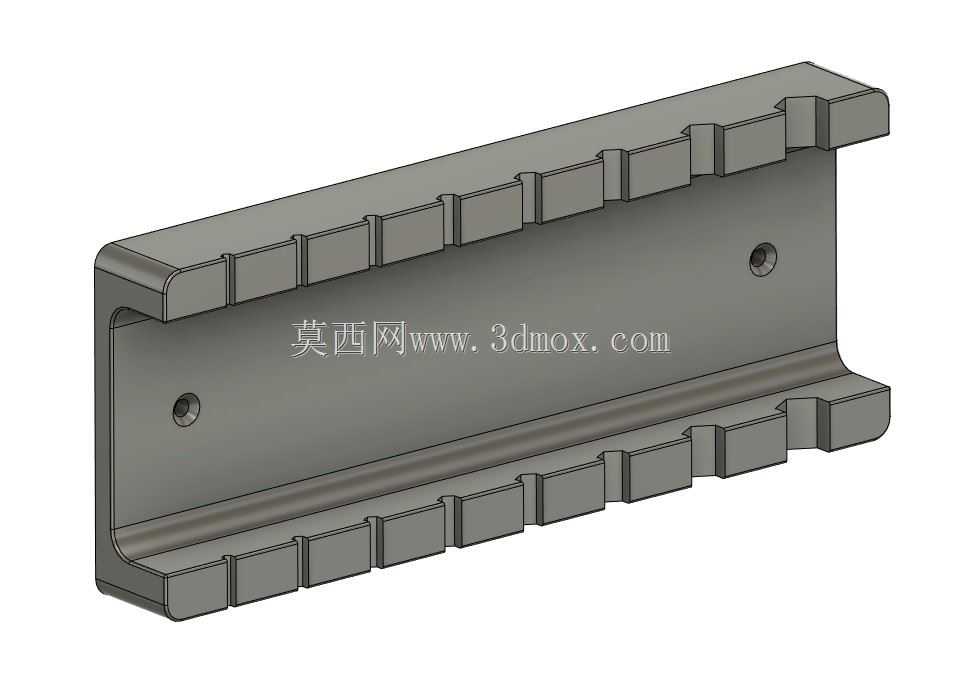

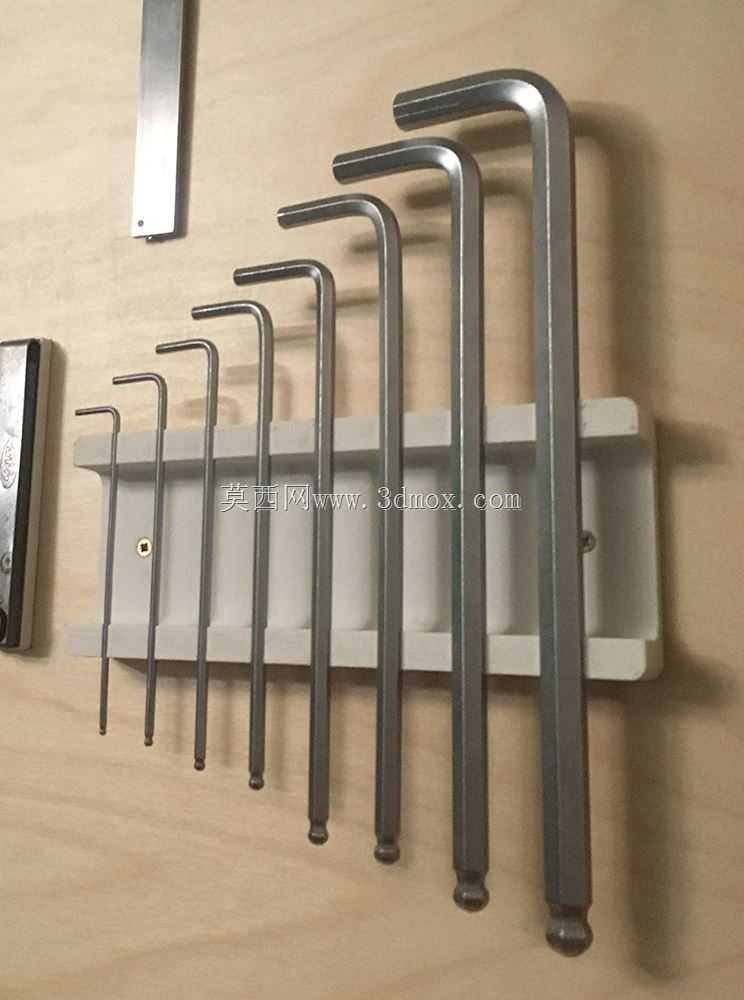

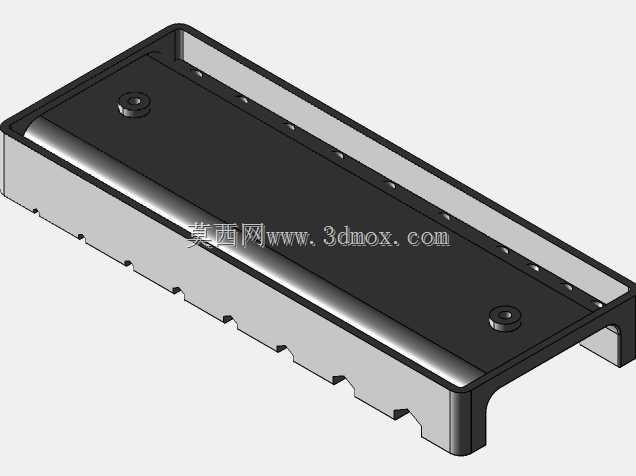

在机加工、设备维保、装配车间的日常作业场景中，内六角扳手是拆装紧固件的高频使用工具，传统的工具盒收纳方式存在拿取效率低、不同规格扳手易混放、作业台占用空间大的问题，这款壁挂式磁性收纳支架正是针对这类车间实操痛点设计的实用工装件。该支架采用壁挂安装形式，整体为长条式槽型结构，可同时容纳8支不同规格的公制球头内六角扳手，每个扳手对应独立的卡位槽，卡位槽的宽度根据对应扳手的杆径做了适配设计，既不会因为间隙过大导致扳手滑落，也不会因为间隙过小出现取放卡滞的问题，作业人员单手即可完成扳手的取用与归位，大幅缩短工具找寻的时间。支架的固定依靠内嵌的4x5mm圆柱形磁铁实现，无需在墙面打孔，可直接吸附在机床金属侧壁、工具柜立面、装配工位的金属墙板上，安装位置可根据作业人员的操作习惯灵活调整，不会对安装基面造成钻孔损伤。设计时特意在支架背部与安装墙面之间预留了均匀的间隙，避免支架长期贴合墙面导致接触面积留污渍、刮花墙面漆面，同时也能减少磁铁与安装面的硬接触，延长磁吸组件的使用寿命。支架的卡位槽采用半开放设计，扳手放入后杆身完全嵌入槽内，仅L型的弯头部分露出槽体上方，既保证了收纳的整齐度，也能让作业人员快速识别不同规格扳手的长度差异，实现盲取操作。支架整体采用3D打印工艺制作，壁厚设置为2.5mm，在保证结构强度的同时尽可能控制自重，避免长期挂载后出现磁吸脱落的问题，槽体边缘做了R1的圆角处理，取放扳手时不会刮伤扳手表面的防锈镀层，也不会划伤作业人员的手部。在实际车间应用中，这类支架可根据工位的工具配置需求，灵活布置在装配工位旁、机床操作侧、维修工具墙等位置，替代传统的插排式工具架，尤其适合小空间工位的工具整理，能够有效保持作业台面的整洁，减少工具散落丢失的概率。设计过程中针对不同长度的内六角扳手做了重心匹配，卡位槽的位置对应扳手的重心点设置，确保扳手放入后不会出现倾斜滑落的情况，磁吸组件的嵌入位置做了沉台设计，磁铁安装后与支架背面齐平，不会出现凸起导致安装不平整的问题。
