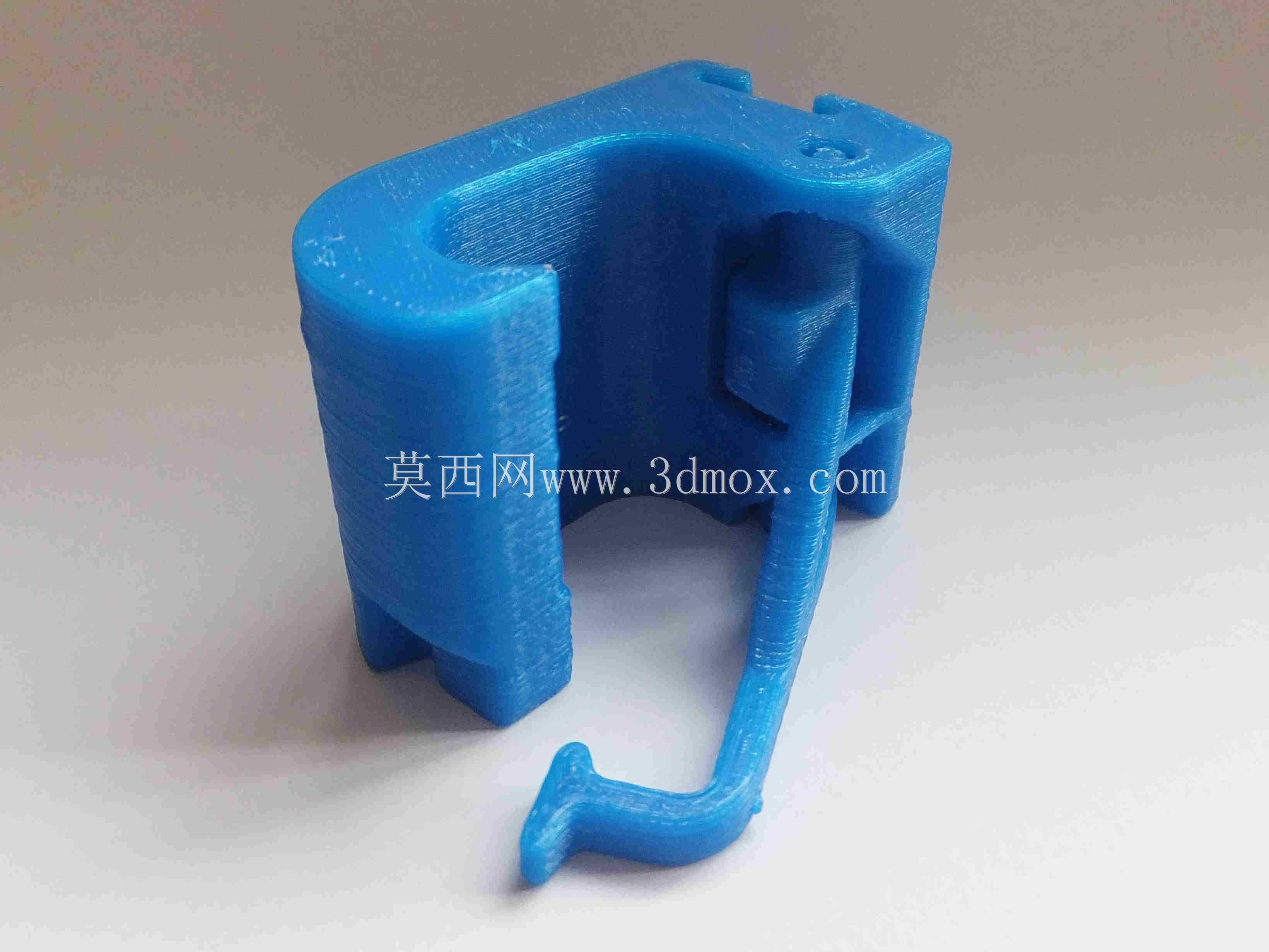

适配圆管的凸轮锁紧式扶手固定夹结构

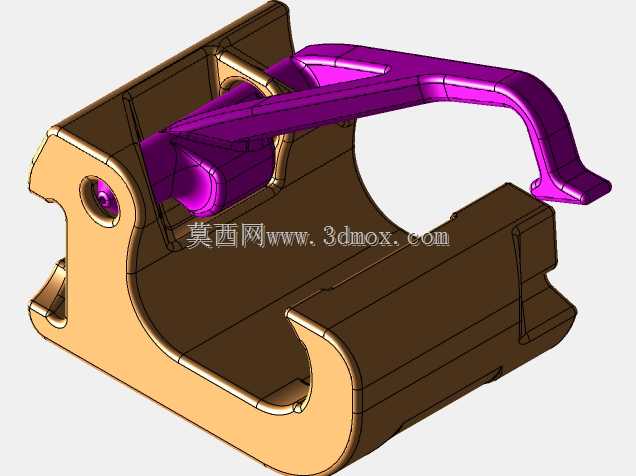

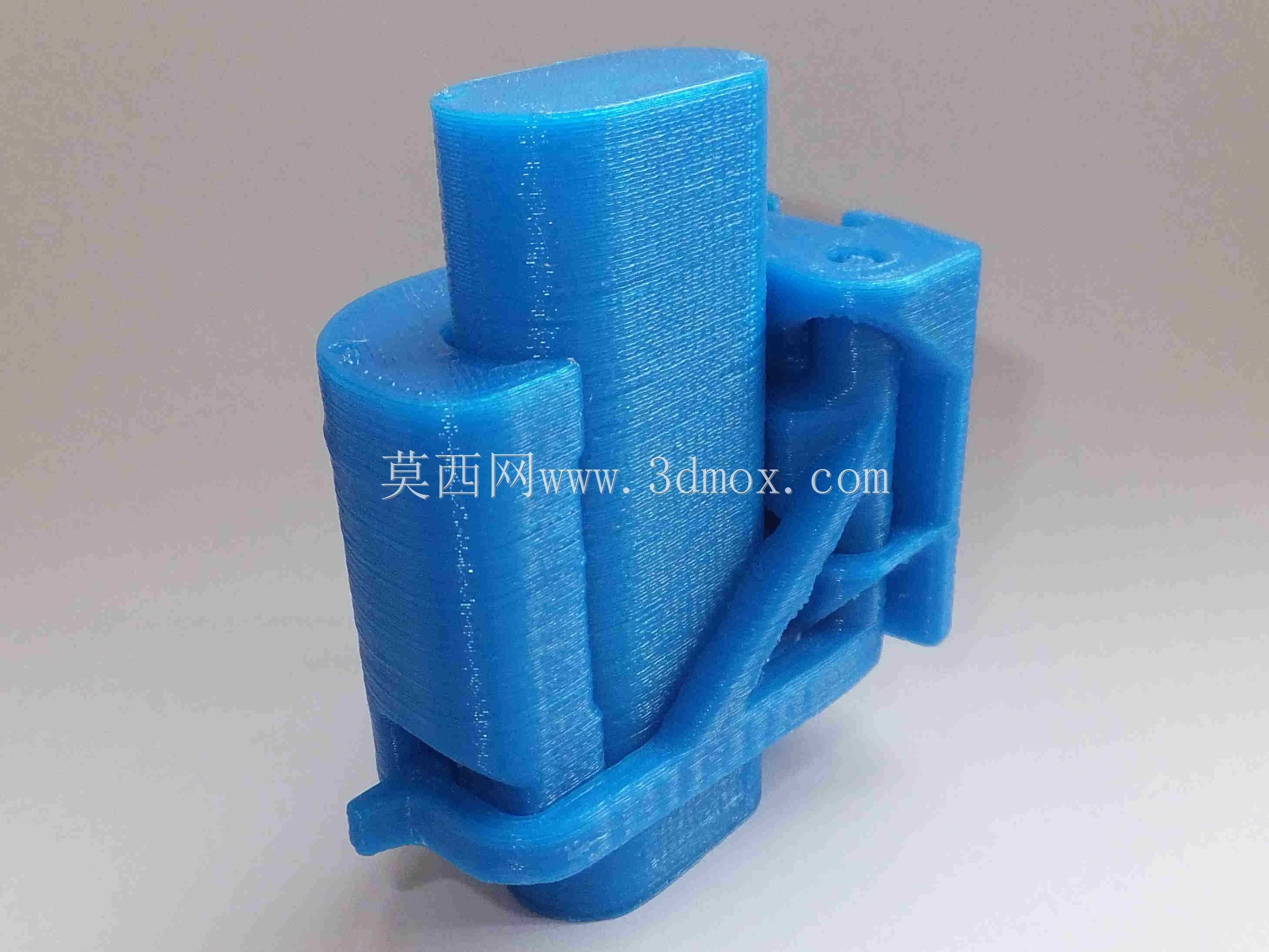

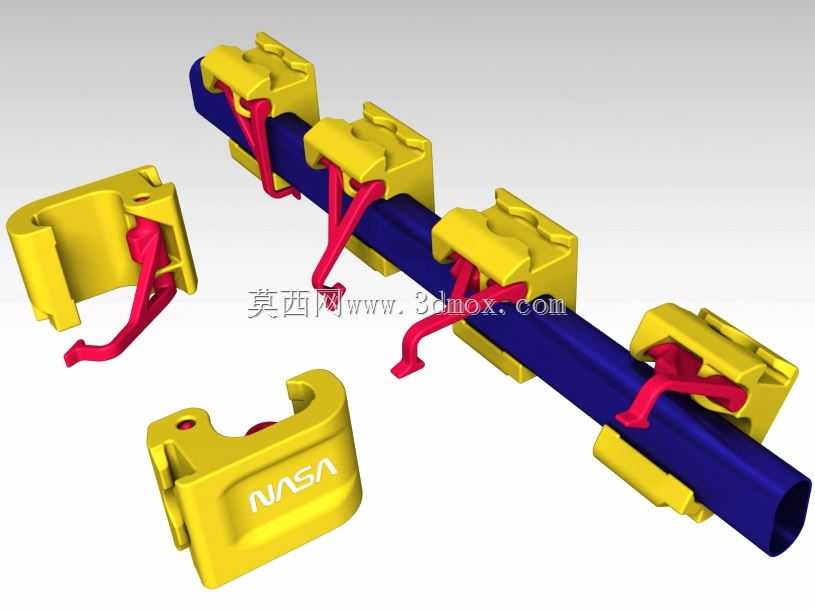

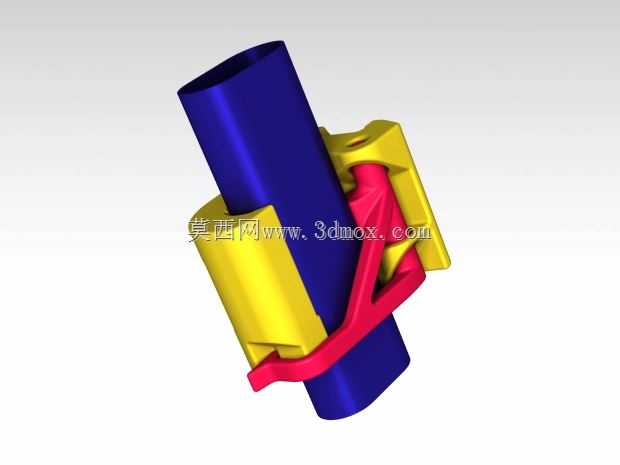

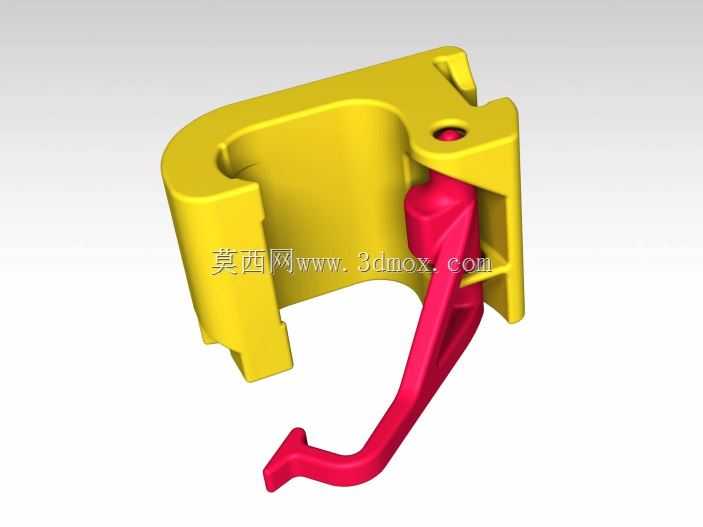

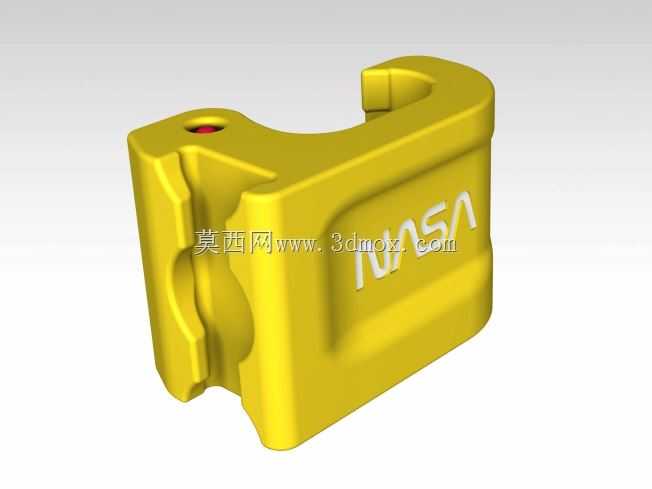

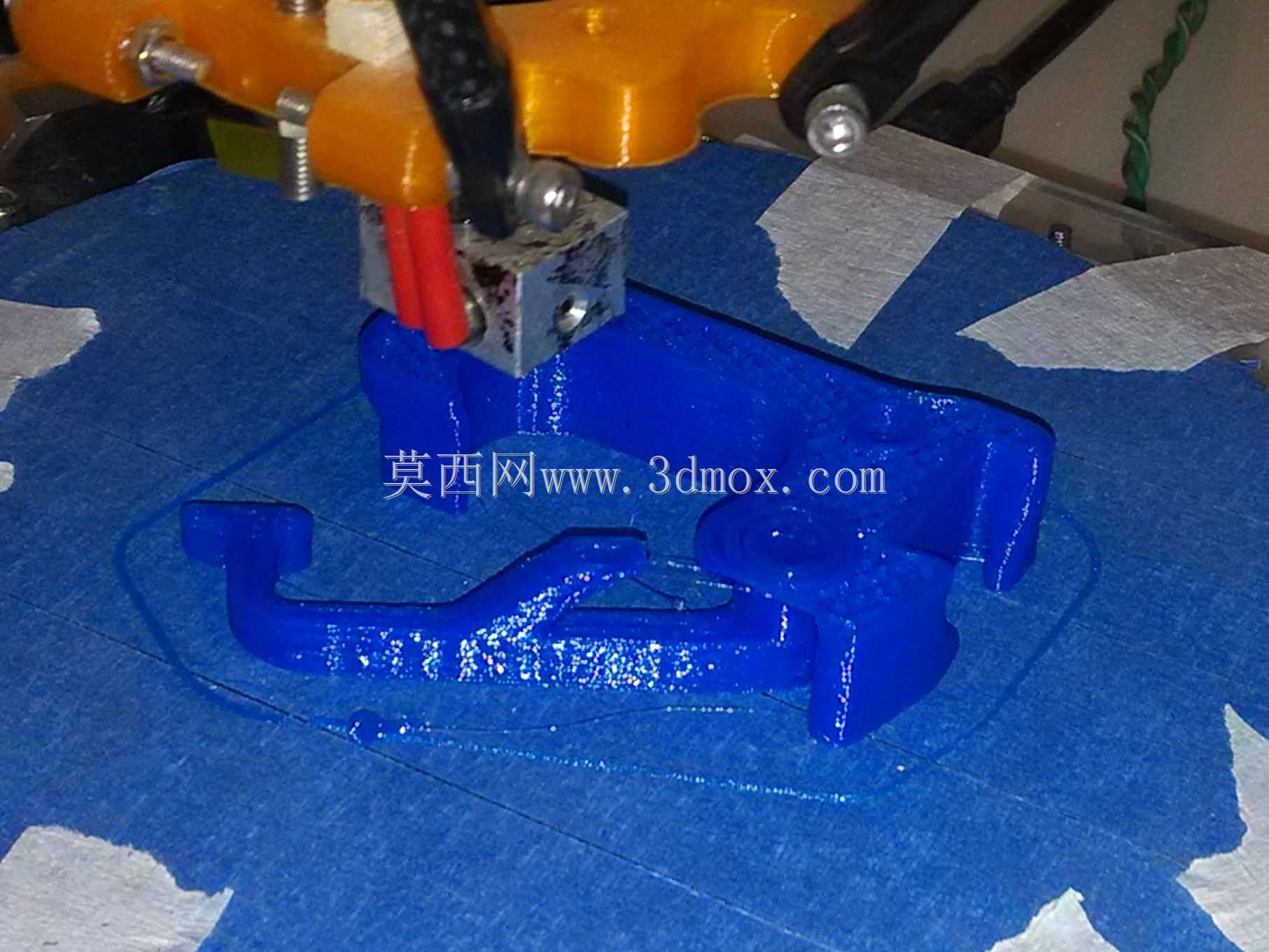

这款凸轮锁紧结构的扶手固定夹，主要面向民用及商用场景的圆管扶手加装、改装需求，常见于无障碍设施加装、临时防护栏搭建、家用卫浴扶手固定、展会临时围挡连接等场景，解决传统管夹安装需要双侧拧紧紧固件、单人操作难度大、长期使用易松动移位的痛点。从实际使用的安装边界来看，该夹体适配常规直径的圆柱型扶手管材，安装时无需在管材表面打孔，也无需额外配备辅助定位工装，单人单手即可完成整套锁紧操作，整个安装过程耗时不超过十秒，对安装人员的操作技能没有过高要求，哪怕是非专业的运维人员也能快速完成装配。设计阶段特意将锁紧结构设置为凸轮快锁形式，摒弃了传统的螺栓顶紧、双侧抱箍对锁的结构，夹体合模后通过凸轮的偏心行程实现抱紧力的逐级施加，锁紧到位后可形成稳定的自锁力矩，不会因为日常扶手的频繁受力、环境温度变化带来的材料微变形出现松脱问题。夹体的两个对合部分在设计时做了防分离结构，安装过程中不会出现零件散落丢失的情况，哪怕是高空作业场景下操作，也不用担心小零件掉落带来的安全隐患。夹体与管材接触的内表面做了适配圆弧面的贴合设计，抱紧时受力均匀，不会在薄壁管材表面留下压痕，也不会因为局部应力集中损伤管材表面的防护涂层。针对3D打印的成型特性，设计时特意将凸轮轮廓的锁紧面设置为平行于Z轴的成型方向，无需添加额外支撑结构就能打印出表面质量合格的锁紧工作面，既减少了打印后的后处理工作量，也能保证凸轮锁紧面的摩擦系数符合设计要求，避免锁紧时出现打滑失效。夹体整体成型后没有尖锐的外凸棱角，所有外露边缘都做了圆角过渡，日常使用时不会剐蹭过往人员的衣物或皮肤，适配公共场景的安全使用要求。从受力角度验证，该夹体在正常使用工况下可承受成年人常规扶靠的侧向拉力，锁紧状态下不会沿管材轴向滑动，也不会出现绕管材转动的情况，完全能满足日常扶手连接的受力需求。夹体的开合角度经过反复优化，安装时不需要将夹体完全拆分，只需扳开凸轮锁紧结构就能卡入扶手管材，对准安装位置后扳下锁紧拨杆即可完成固定，后期需要调整扶手位置或者拆卸维护时，只需扳开凸轮拨杆就能快速释放抱紧力，无需借助任何额外工具，大幅降低了后期运维的调整成本。
