复古齿轮结构工业风金属时钟设计

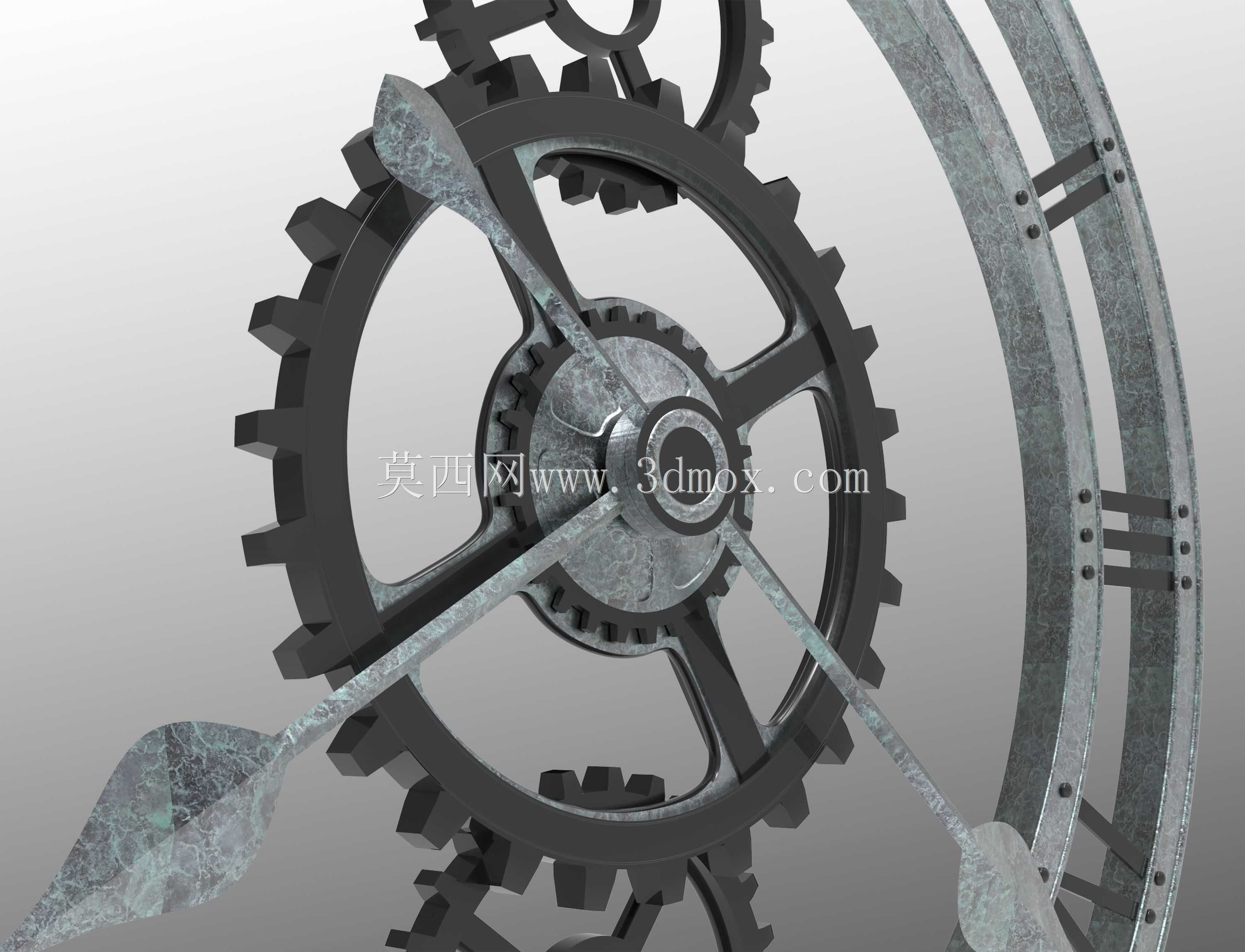

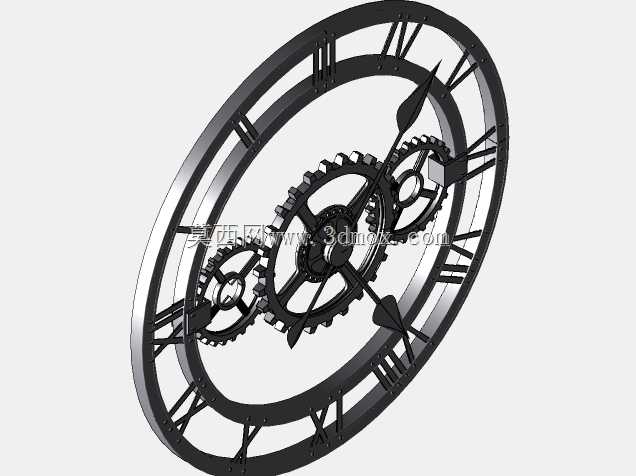

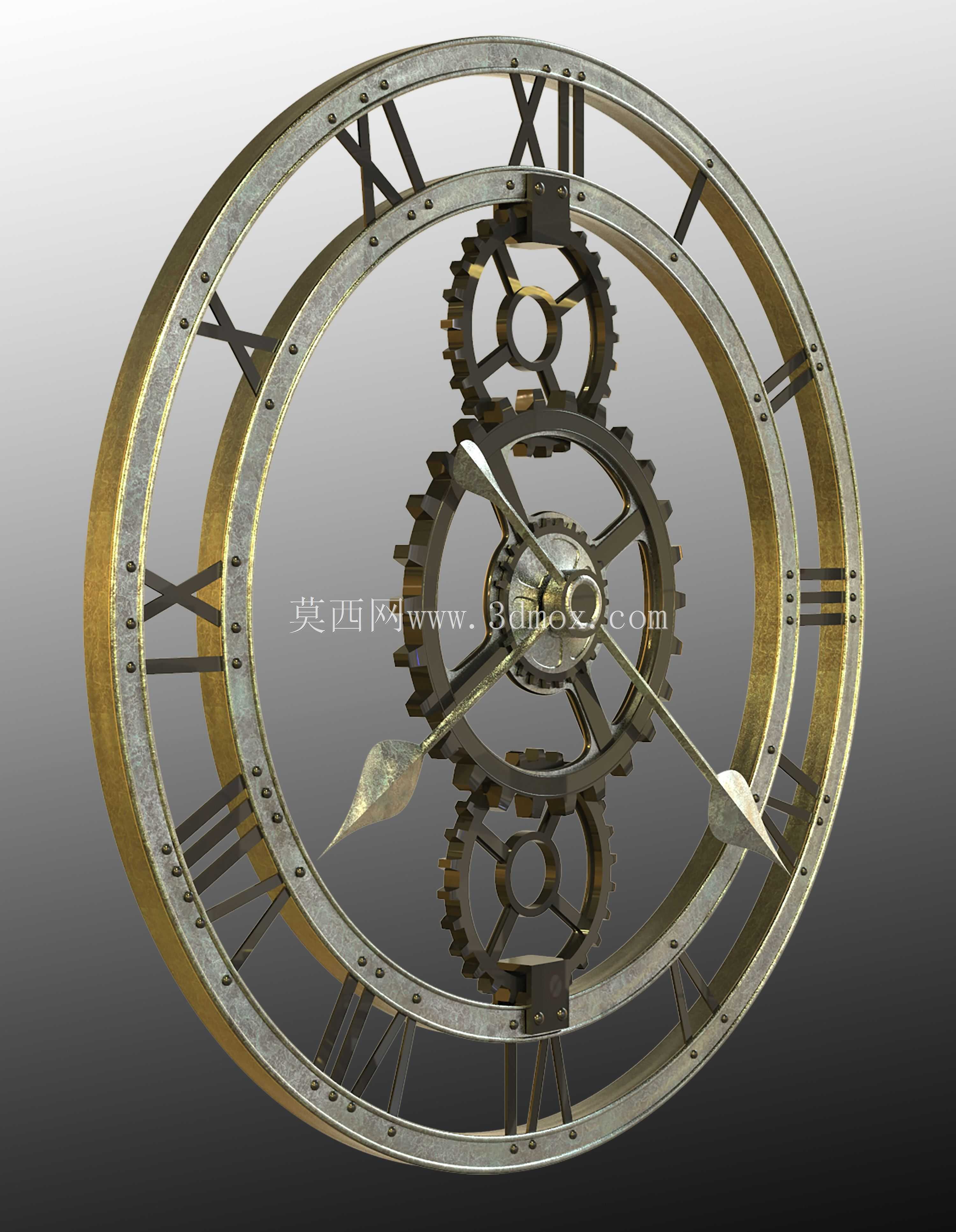

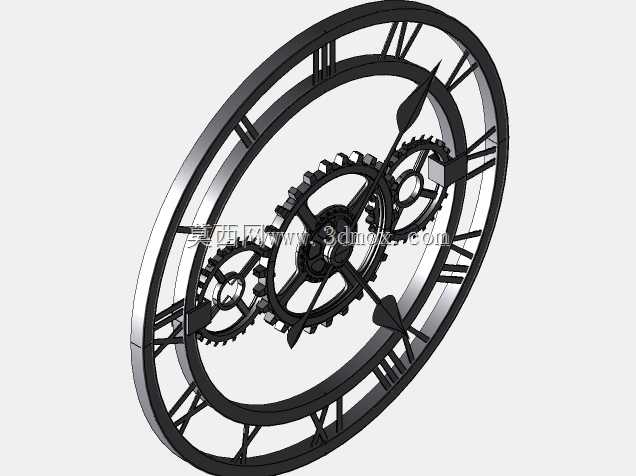

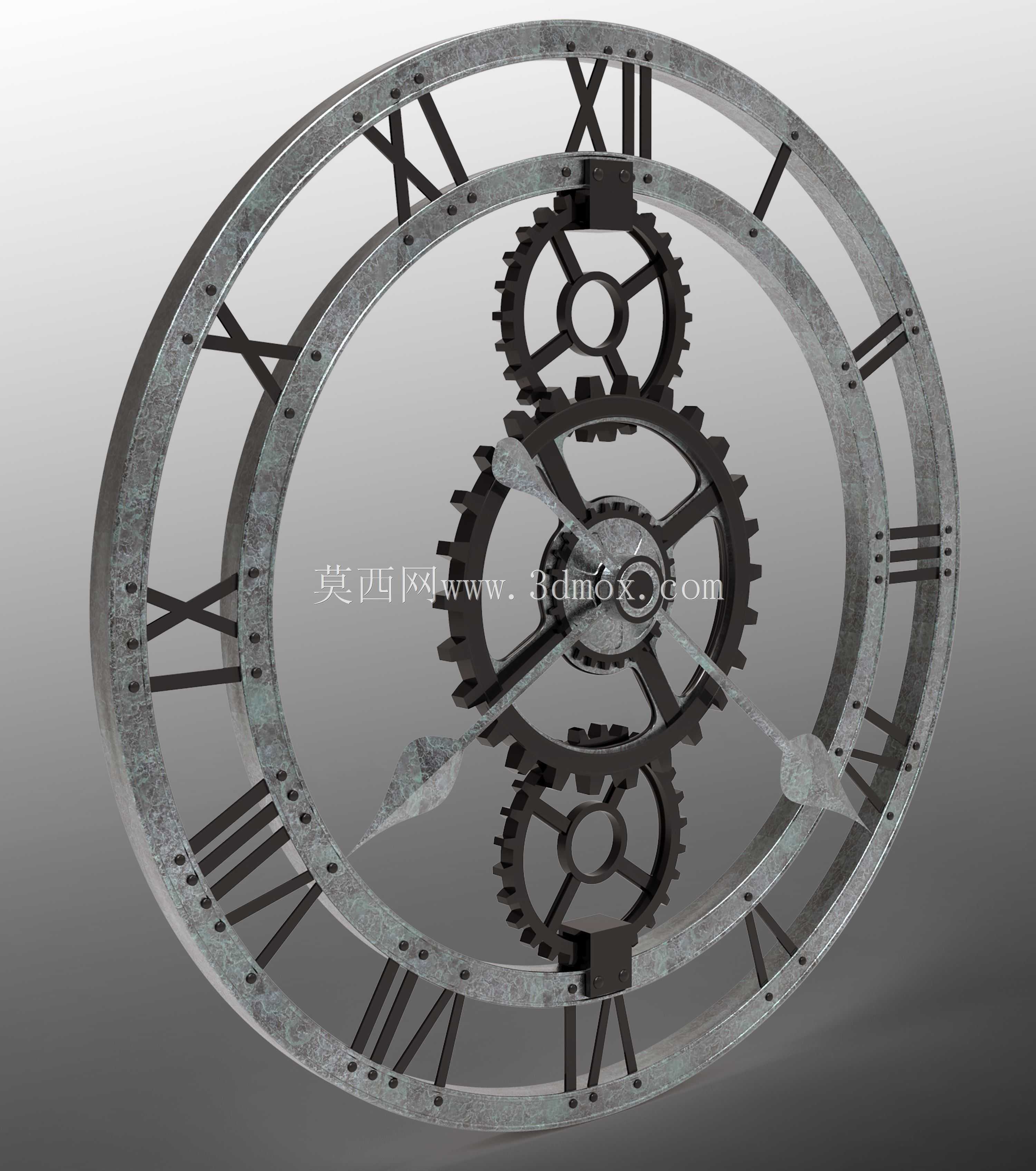

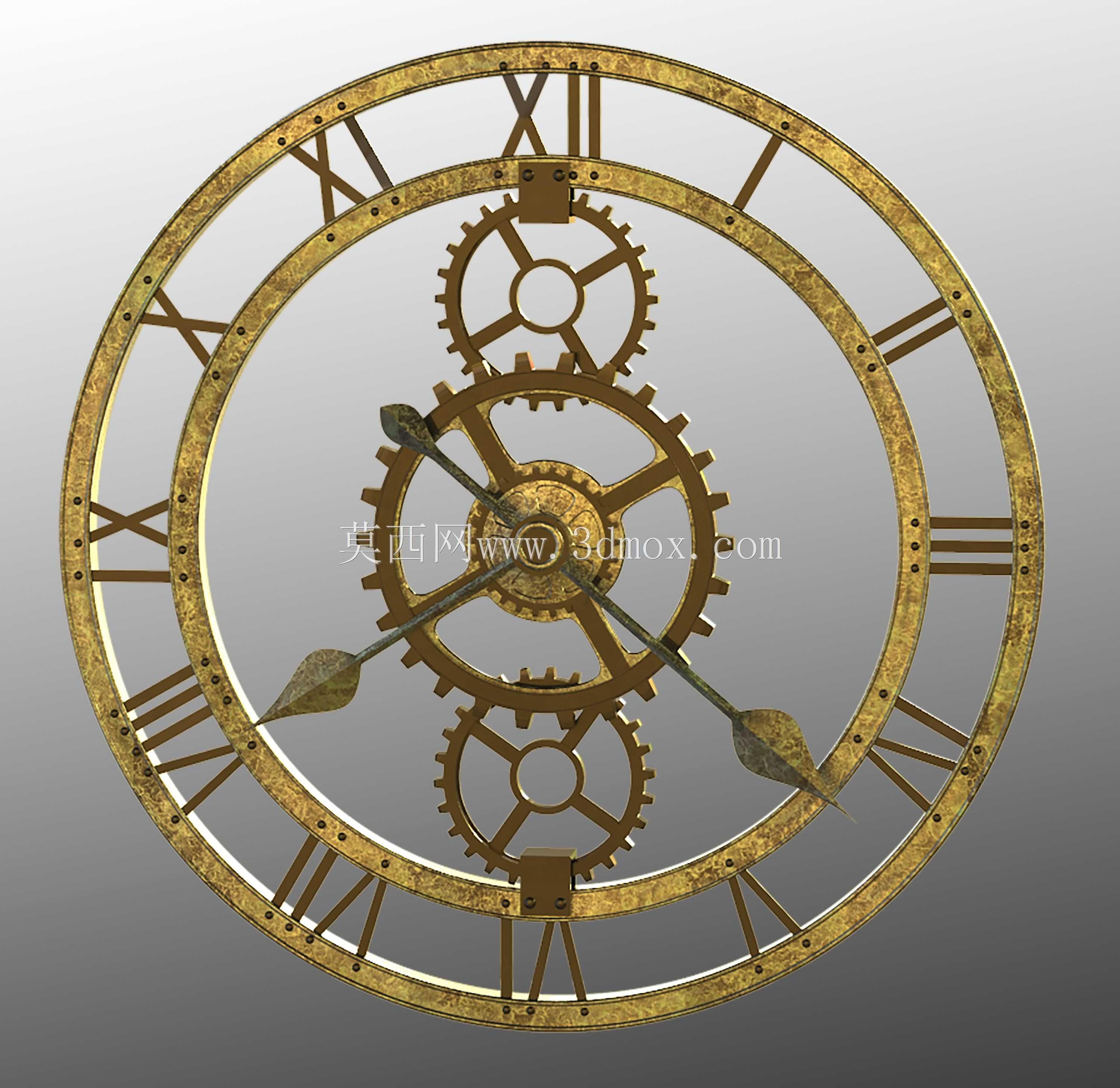

这款金属时钟的设计核心围绕外露齿轮传动结构展开，区别于常规封闭壳体的时钟产品，将核心传动副直接作为视觉呈现主体，适配工业风商业空间、复古主题场馆、loft办公区域的墙面装饰与计时需求。从结构设计逻辑来看，时钟的走时核心采用三层齿轮啮合布局，中心主轴连接时分指针，上下对称布置的从动齿轮不参与走时传动，仅作为视觉装饰结构平衡整体构图，轮齿的齿形参数参考标准渐开线圆柱齿轮设定，齿顶圆、齿根圆的比例经过反复调整，既保证视觉上的机械质感，也不会因齿形比例失调产生违和感。钟体外圈采用环形镂空框架设计，罗马数字刻度直接冲压在框架环面上，没有额外附加刻度盘，减少多余零件的同时让整体结构更具通透感，框架边缘做了等距分布的铆钉造型细节，还原老式铸造金属构件的拼接质感。材质搭配上，整体构件区分镀锌金属与铸造金属两类应用场景，外露的框架、齿轮、指针采用做旧铸铜质感的表面处理，模拟长期使用后的氧化磨损痕迹，内部隐藏的走时机芯固定结构采用镀锌钢板加工，兼顾结构强度与防锈性能，两类材质的连接位置采用隐藏式卡扣固定，外部看不到螺丝等连接紧固件，保证外观的整体性。安装边界方面，钟体整体为正圆形结构，背部预留标准挂装孔位，适配常规墙面膨胀螺丝安装，安装时需预留至少钟体半径1.2倍的周边空间，避免齿轮视觉元素被周边遮挡，背部的机芯仓做了凸起设计，凸起高度控制在常规墙面挂装的安全距离内，不会出现贴墙安装时的干涉问题。实际使用场景中，这款时钟除基础计时功能外，更多承担空间装饰作用，外露的齿轮结构在光线照射下会形成层次丰富的阴影，强化工业风格的空间氛围，结构设计时特意将装饰齿轮的转动速度与走时系统做了联动，并非完全静止的装饰件，运行时的低速转动能进一步凸显机械质感，同时所有转动构件的边缘都做了圆角钝化处理，即使安装在人员可触碰的低高度位置，也不会产生剐蹭风险。设计过程中对齿轮的啮合间隙做了针对性调整，装饰齿轮与主传动轮的间隙控制在0.3-0.5mm之间，既保证转动时的顺畅度，也不会因间隙过大出现晃动异响，钟体的整体重量经过配重优化，挂装后重心与挂孔位置重合，长期使用不会出现倾斜偏移问题。
