带弧形抱夹的锥座连接支撑构件

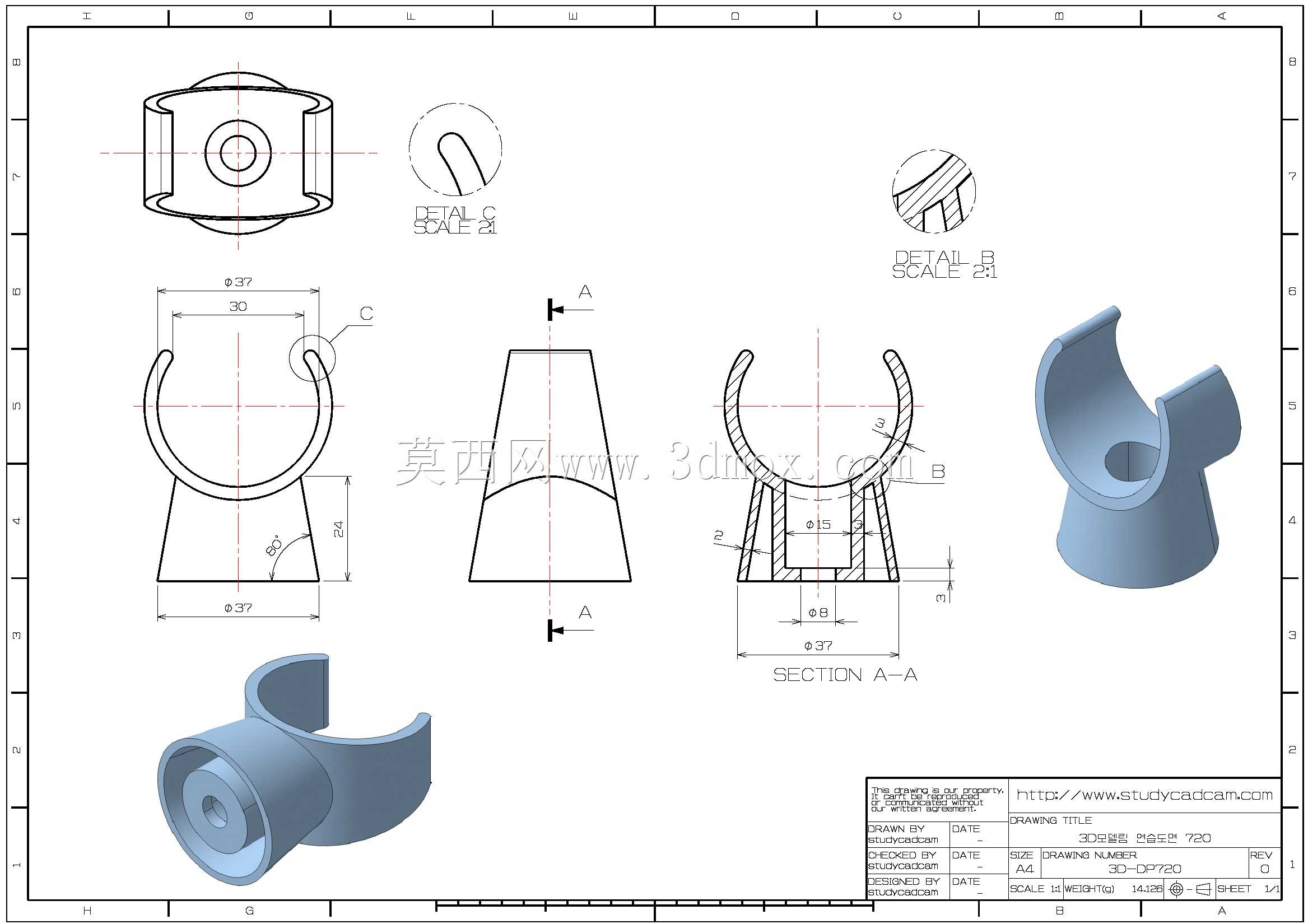

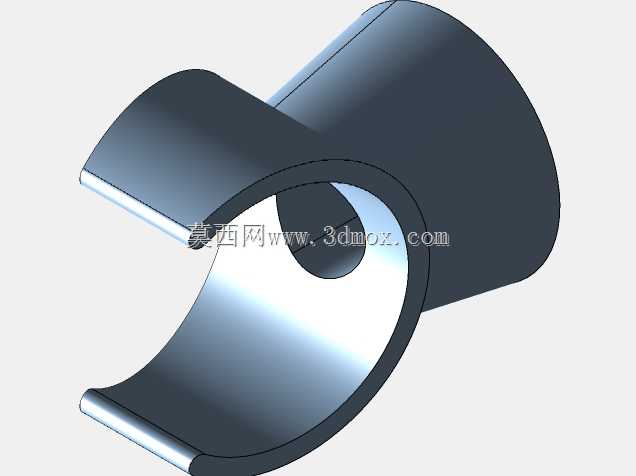

这类带弧形抱夹的锥座支撑构件，常见于轻型工装夹具、物料输送线的旁侧定位单元、小型检测设备的可调支撑工位，主要作用是为圆柱类杆件、管状工件提供侧向抱紧支撑，同时通过底部锥座结构完成自身在安装基板上的定位固定，避免支撑受力后出现偏移窜动。从结构设计逻辑来看，构件下半部分采用外锥面的筒式基座，锥面角度设置为87度，既可以在安装时借助锥面配合自动找正定位中心，也能在承受抱夹传来的侧向弯矩时，通过锥面的贴合面分散压应力，避免局部应力集中导致基座变形。基座底部设置直径37mm的安装贴合面，中心预留同轴通孔，既可以穿装固定螺栓完成基座锁附，也能作为定位销的配合孔，保证安装位置的重复定位精度。上半部分的弧形抱夹为开口式C型结构，开口宽度适配直径35mm的圆柱杆件，抱夹内壁做圆弧过渡处理，抱紧时与杆件外壁形成面接触，相比点接触式的顶丝结构，不会在杆件表面留下压痕，也能提供更大的静摩擦力防止杆件滑动。抱夹与锥座的连接区域做了加厚过渡处理，对应局部剖视图里的壁厚加强设计，在抱夹承受杆件的竖向载荷或者侧向冲击时，过渡区域不会出现应力断裂的问题。细节上，抱夹侧面预留了锁紧螺钉的安装孔位，孔位中心距离基座安装面的高度为31mm，这个高度设置刚好避开锥座与安装板的贴合区域，锁紧操作时扳手不会和安装基板发生干涉。抱夹的开口边缘做了小尺寸倒角，方便杆件快速卡入抱夹内部，装配时不需要完全拧松锁紧件就能完成杆件的拆装，能有效缩短工位调整的辅助时间。从安装边界来看，整个构件的总高度控制在50mm以内，横向最大轮廓尺寸不超过40mm，在密集排布的多工位支撑场景里，相邻构件之间不会出现安装干涉，适合在空间紧凑的工装台面上布置。构件的3D建模过程中，所有配合面都预留了合理的公差余量，锥面配合的公差带选用过渡配合，既保证定位精度，也不会出现装配卡滞的问题；抱夹的圆弧面与杆件的配合选用间隙配合，保证杆件可以在抱夹内灵活调整轴向位置，锁紧后又能提供足够的抱紧力。这类构件的实际使用场景里，经常会搭配不同长度的支撑杆件，用于承托小型传感器、气动管路、走线拖链等轻型部件，相比一体式的固定支撑，这种带抱夹的结构可以快速调整支撑高度和角度，适配不同的工位调试需求，在非标自动化设备的周边辅助结构里应用十分广泛。
