辅助平衡带照明功能手杖结构设计

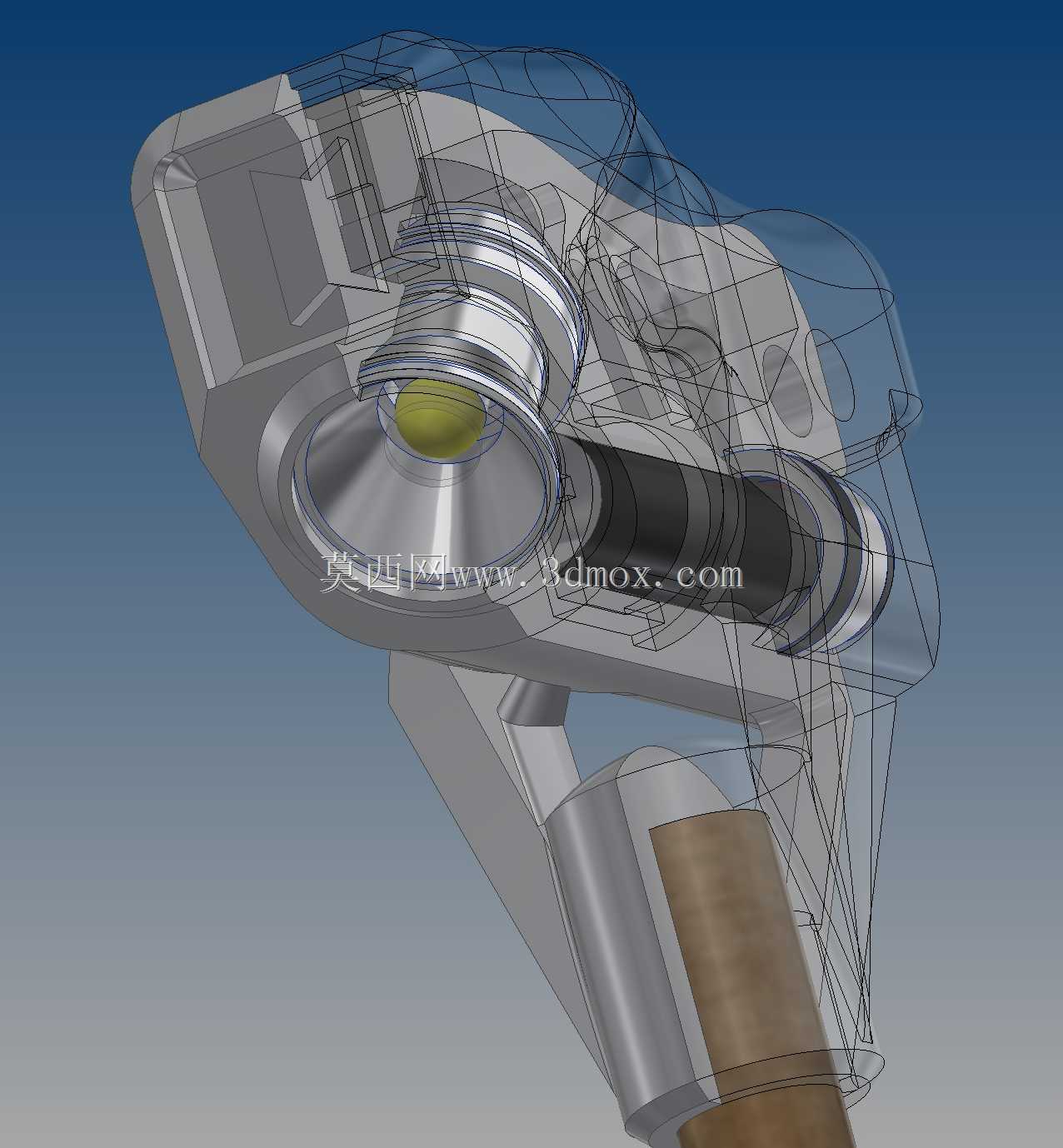

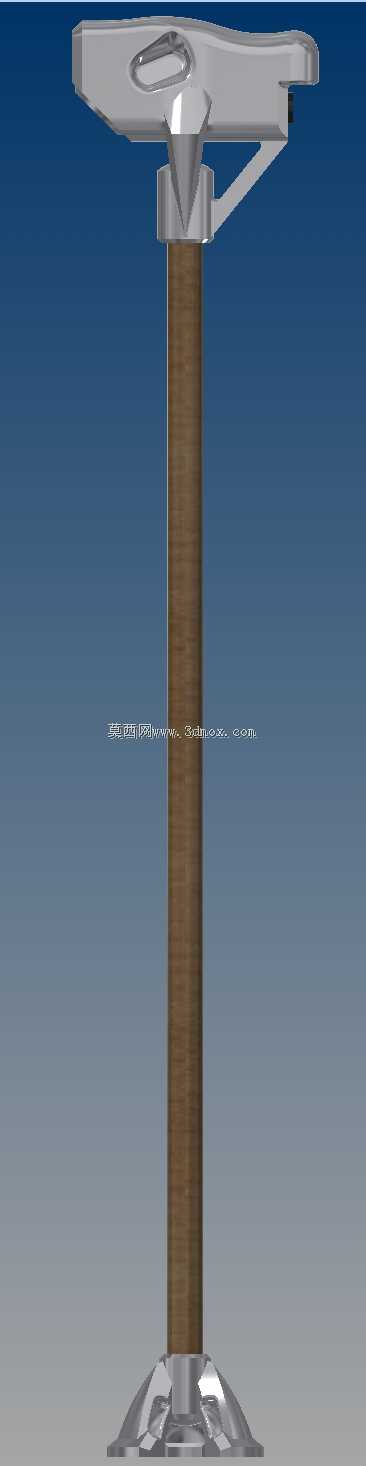

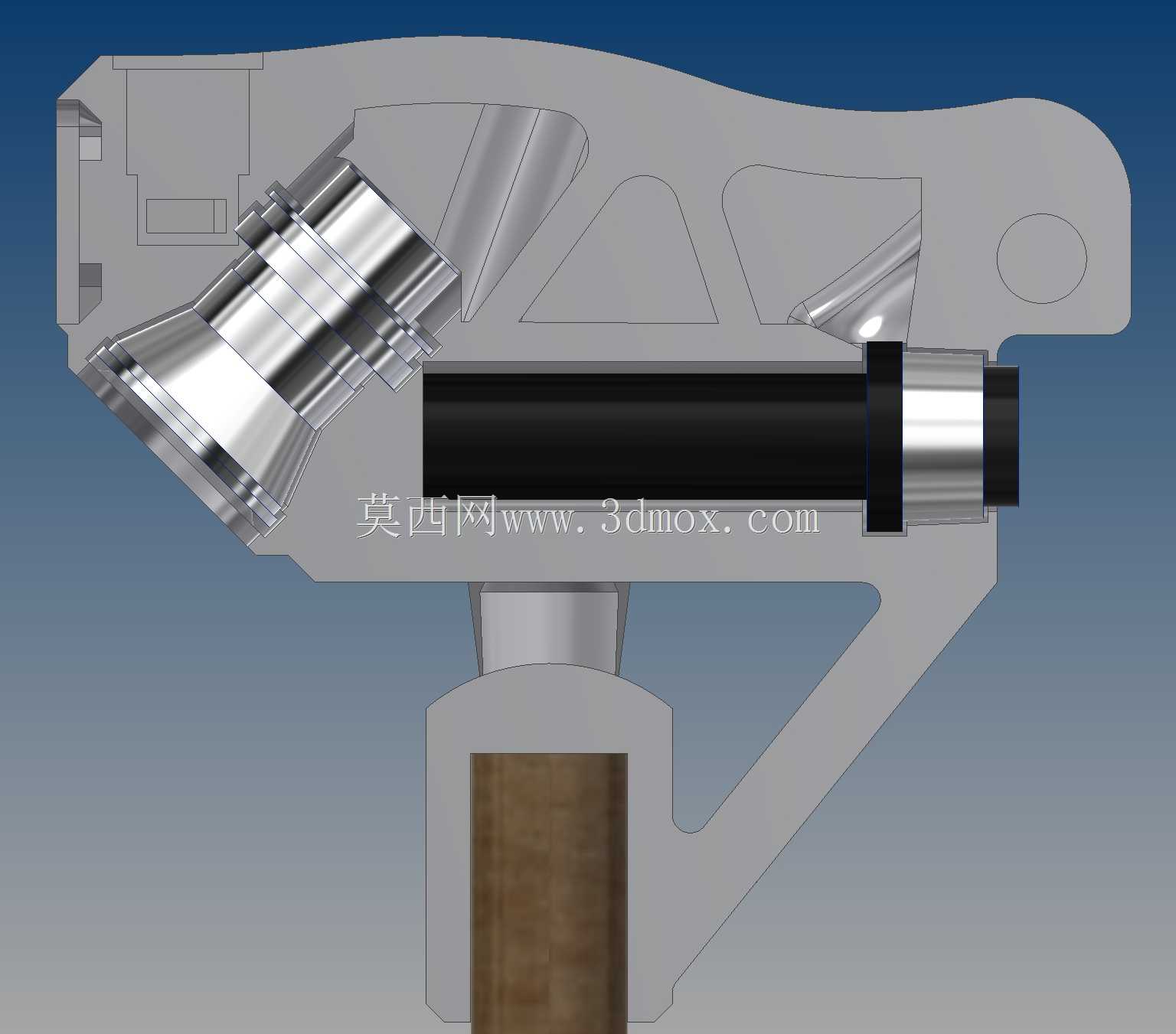

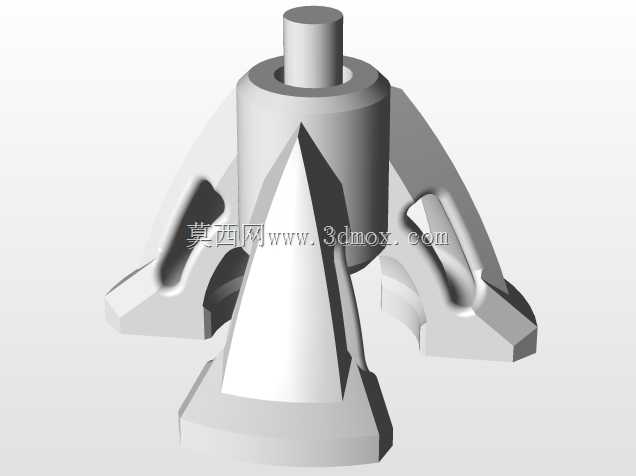

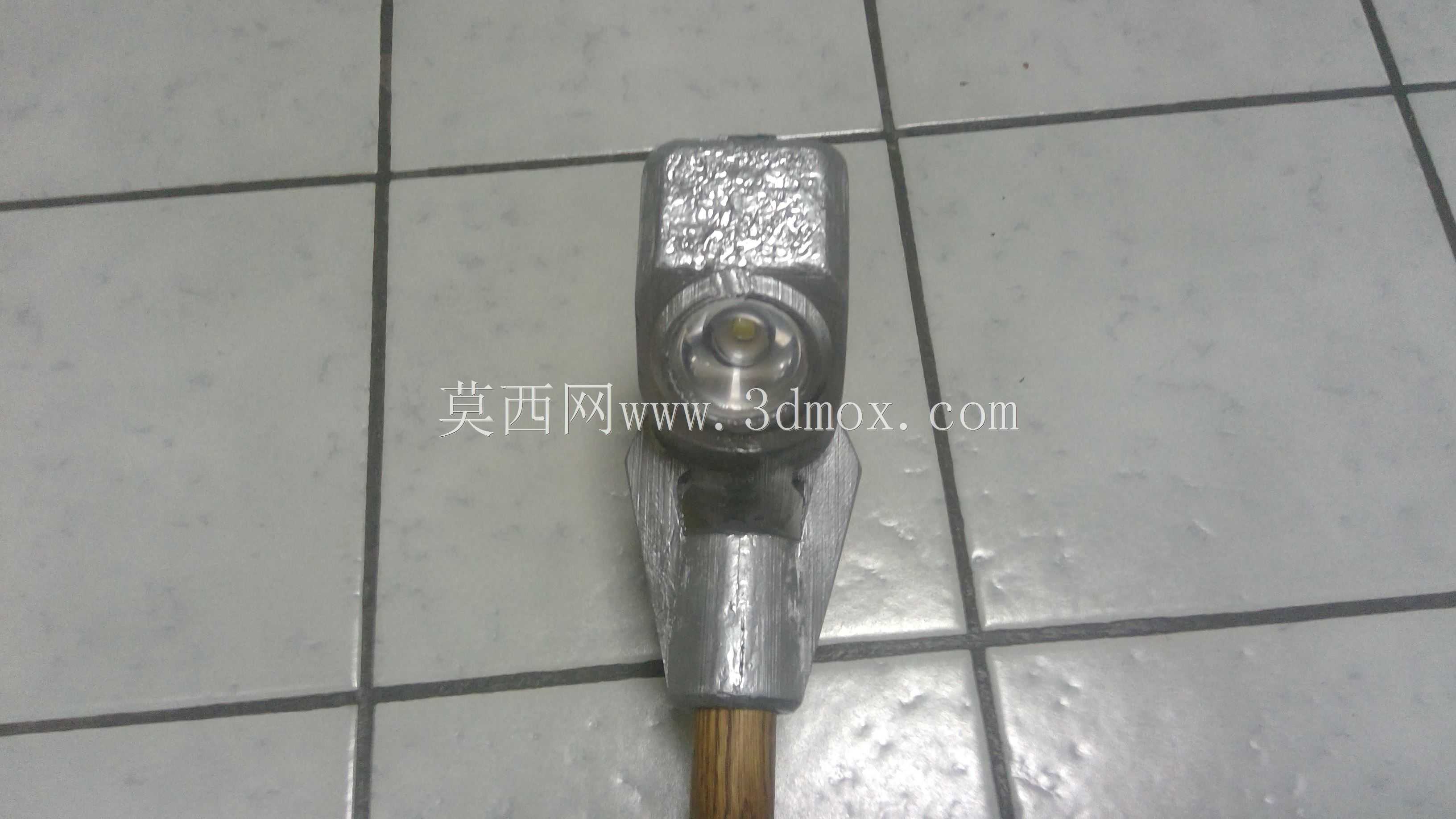

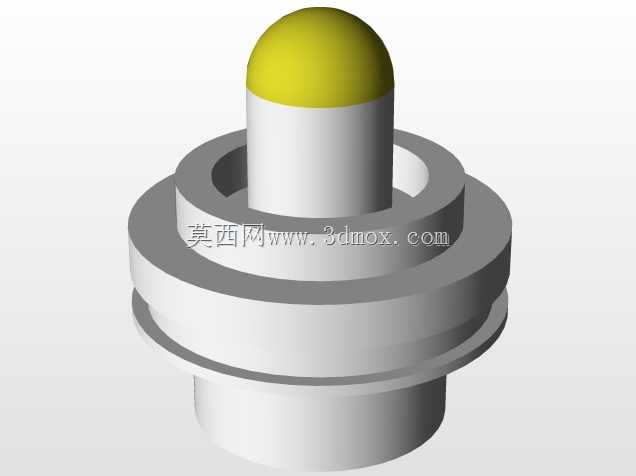

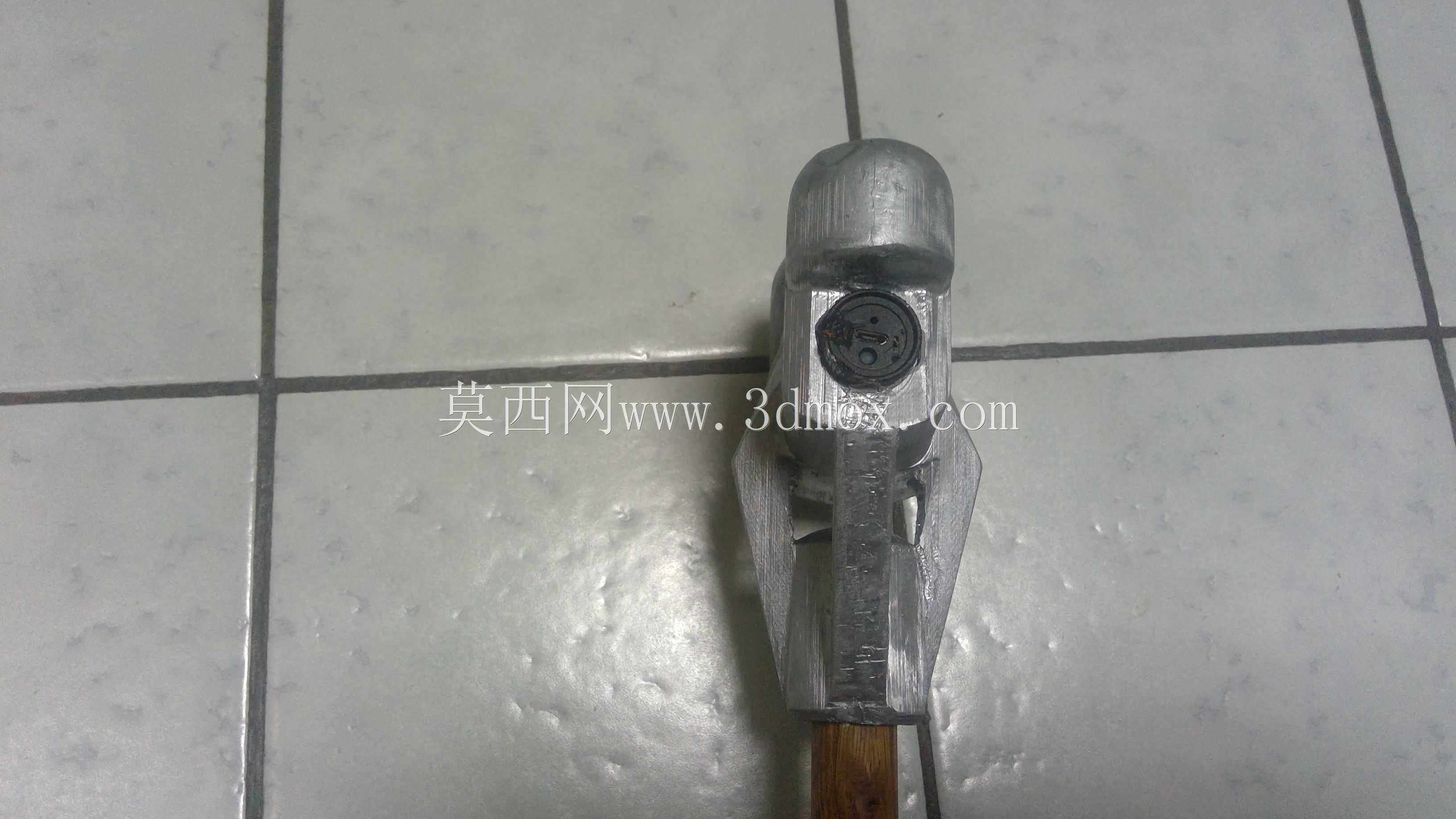

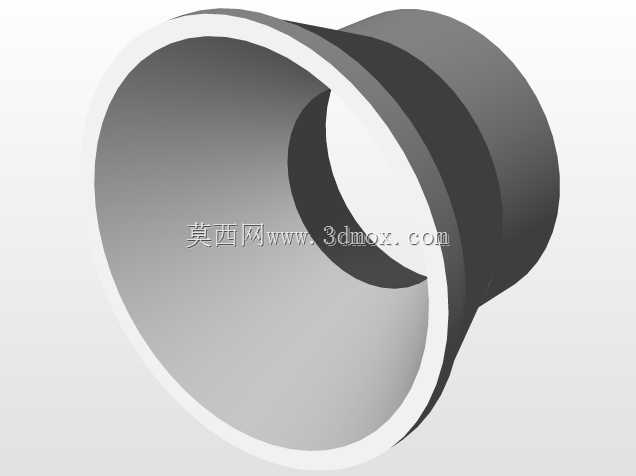

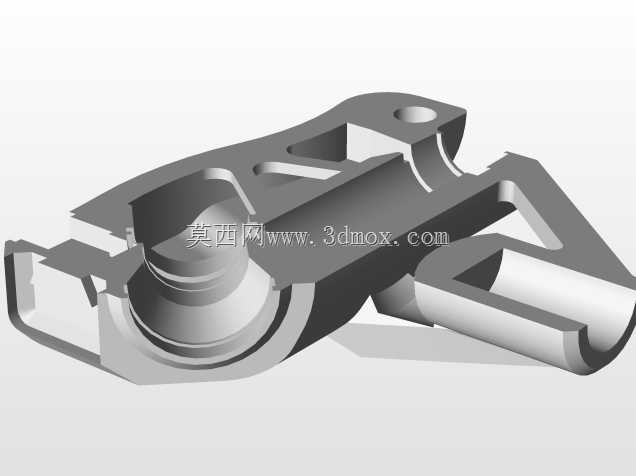

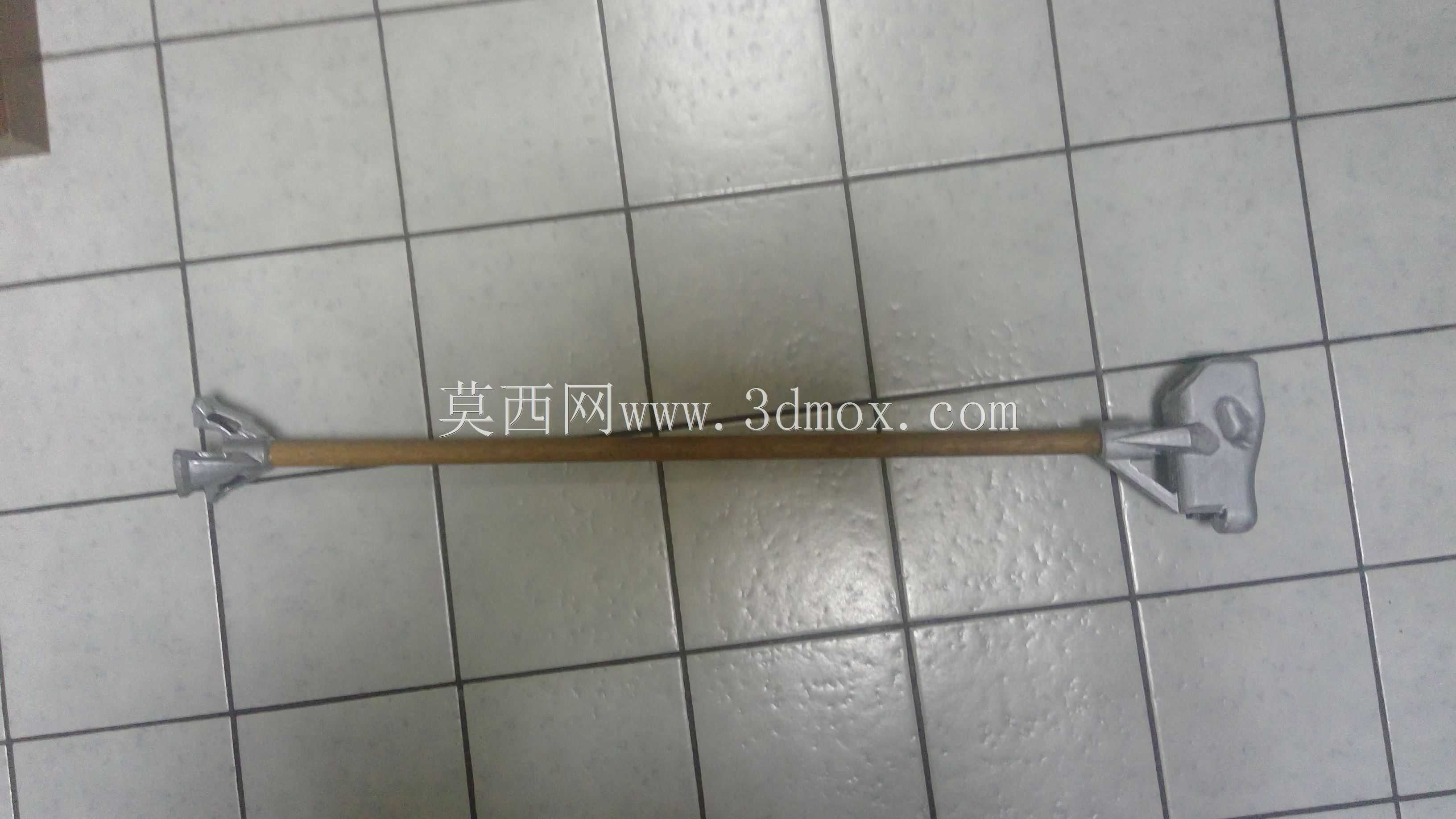

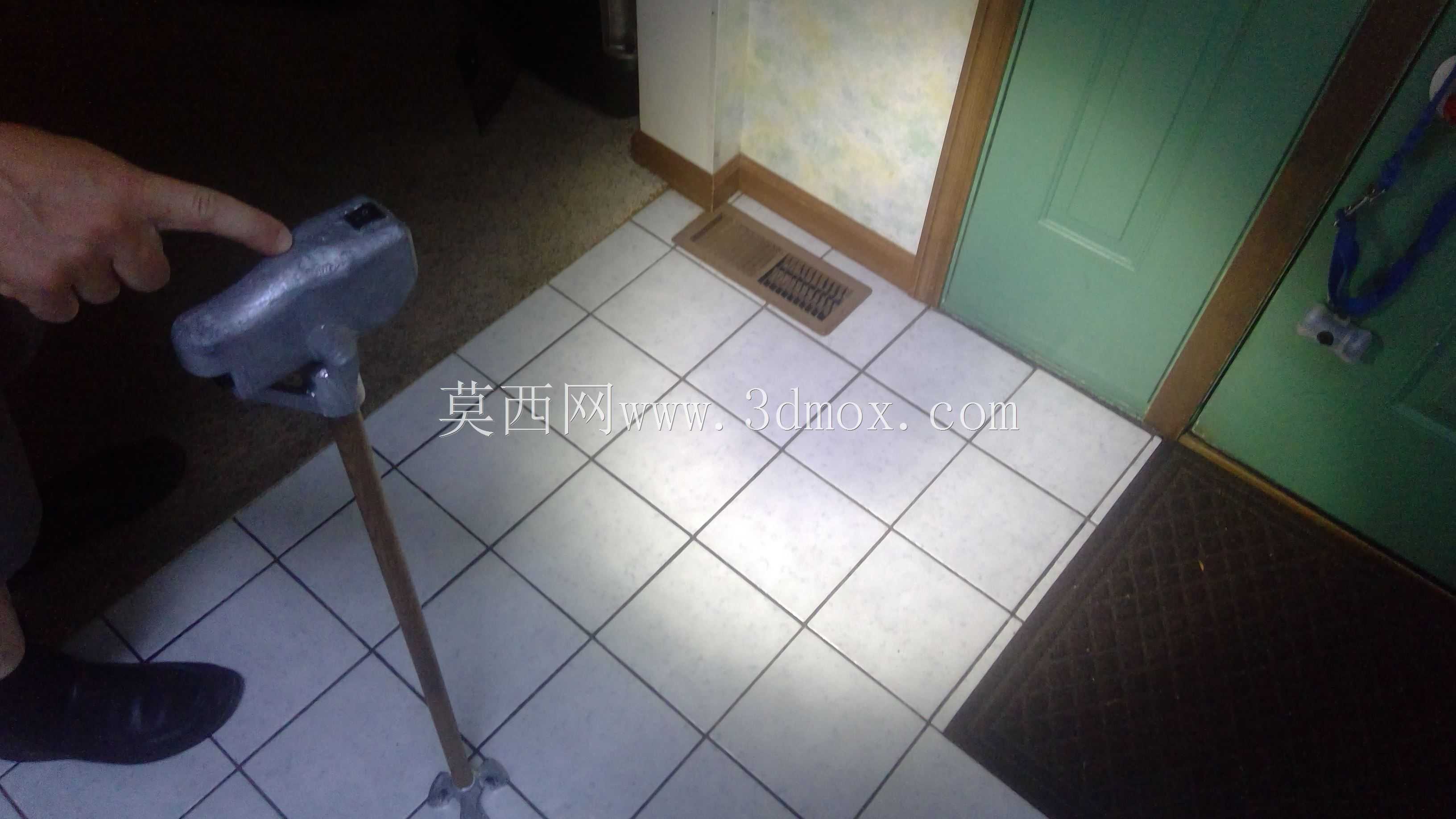

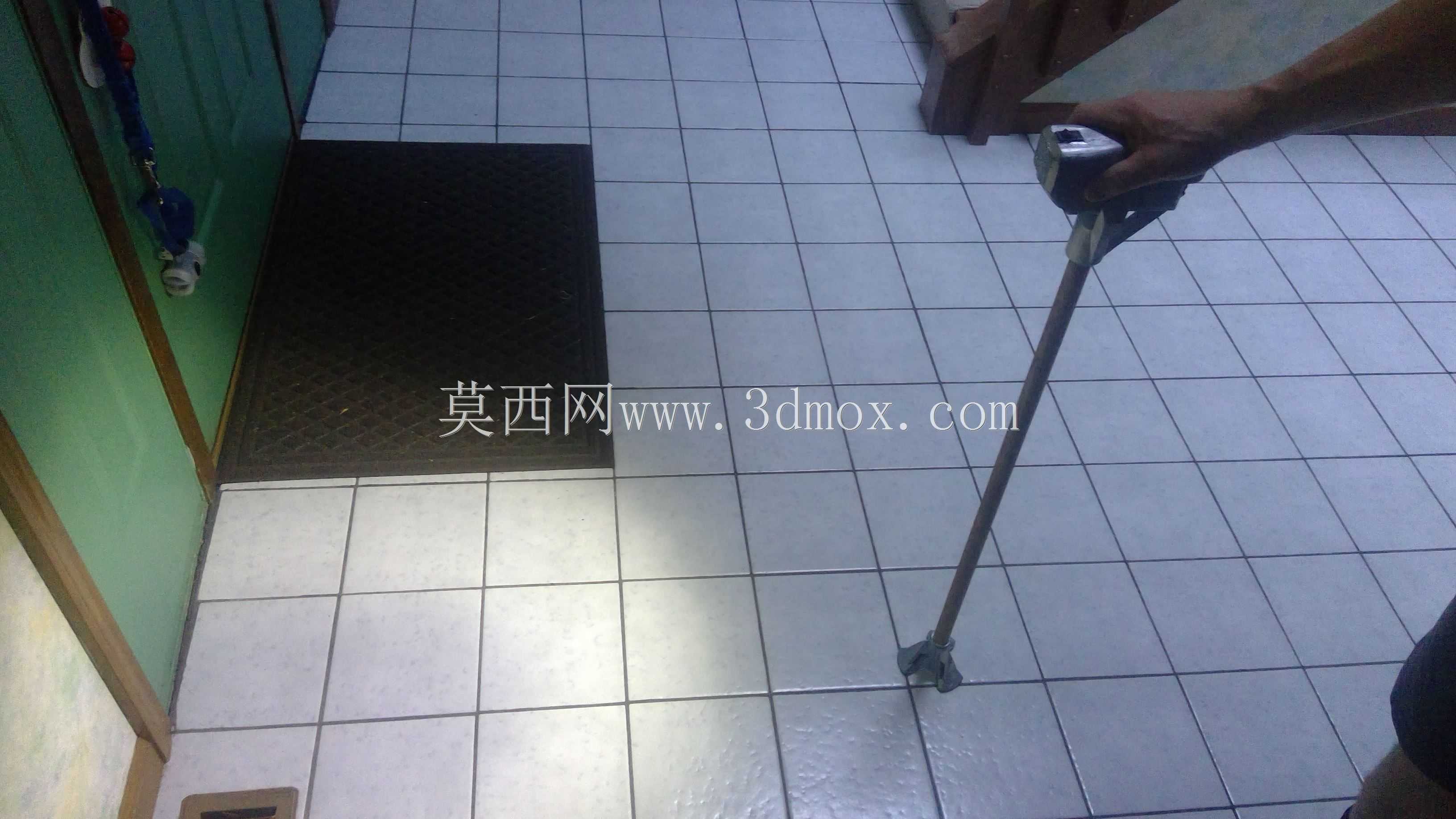

这款带照明功能的手杖，核心面向存在平衡功能障碍的出行场景设计，针对夜间户外行走时的视线不足、步态不稳痛点做了针对性结构优化。从结构布局来看，整体握持段采用贴合人体掌型的曲面造型，握持区域做了适配手掌自然弯曲的弧度处理，握柄部分预留的安装边界可适配不同手掌尺寸的使用需求，使用者握持时受力点均匀分布在掌根与指节位置，长时间持握不易产生局部压痕。照明模块集成在手杖朝向行进方向的前端位置，采用内嵌式安装结构，灯头出光角度做了向下15度的倾斜设计，光线覆盖范围刚好对应行走时前方1-2米的路面区域，既不会因光线角度过高造成对向行人眩目，也能清晰照亮脚下的路面凸起、台阶与障碍物，解决夜间行走时的视线盲区问题。杖身主体采用轻量化的受力结构设计，内部做了中空走线布局，照明模块的供电线路完全隐藏在杖身空腔内部，外部无裸露走线，避免日常使用中线路被拉扯、磨损造成的功能失效。杖身与握柄的连接位置做了加强筋过渡结构，可承受日常使用时的侧向冲击力，避免扶靠时出现连接处断裂的风险。杖体下端的支撑段做了直径渐变处理，靠近地面的位置预留了防滑脚垫的安装位，安装边界可适配通用规格的橡胶防滑脚垫，更换维护无需定制专用配件。从设计思路上，这款手杖没有采用多余的装饰性结构，所有曲面造型都服务于握持舒适度与受力合理性，透明外罩部分既可以保护内部的照明组件，也能直观观察到内部电池、灯座的安装状态，日常检修时无需完全拆解杖身即可排查基础故障。在实际使用场景中，这款手杖既可以作为普通辅助行走器具承担身体支撑的作用，内置的照明功能也省去了额外携带手持手电筒的麻烦，使用者单手握持即可同时完成支撑与路面照明操作，解放另一只手完成开门、拎取物品等动作，适配小区夜间散步、户外短途出行等多种日常场景。结构设计上充分考虑了不同加工工艺的实现可能，握柄部分可采用熔融沉积成型工艺制作，透明外罩可采用光固化树脂加工，杖身支撑段可采用型材加工后做表面处理，各部件之间采用卡扣加定位柱的连接方式，装配时无需复杂工装即可完成整机组装，连接位置的配合公差控制在合理范围，既不会出现装配松动，也不会因过盈量过大造成装配困难。
