平齐式双部件平开门铰链结构设计

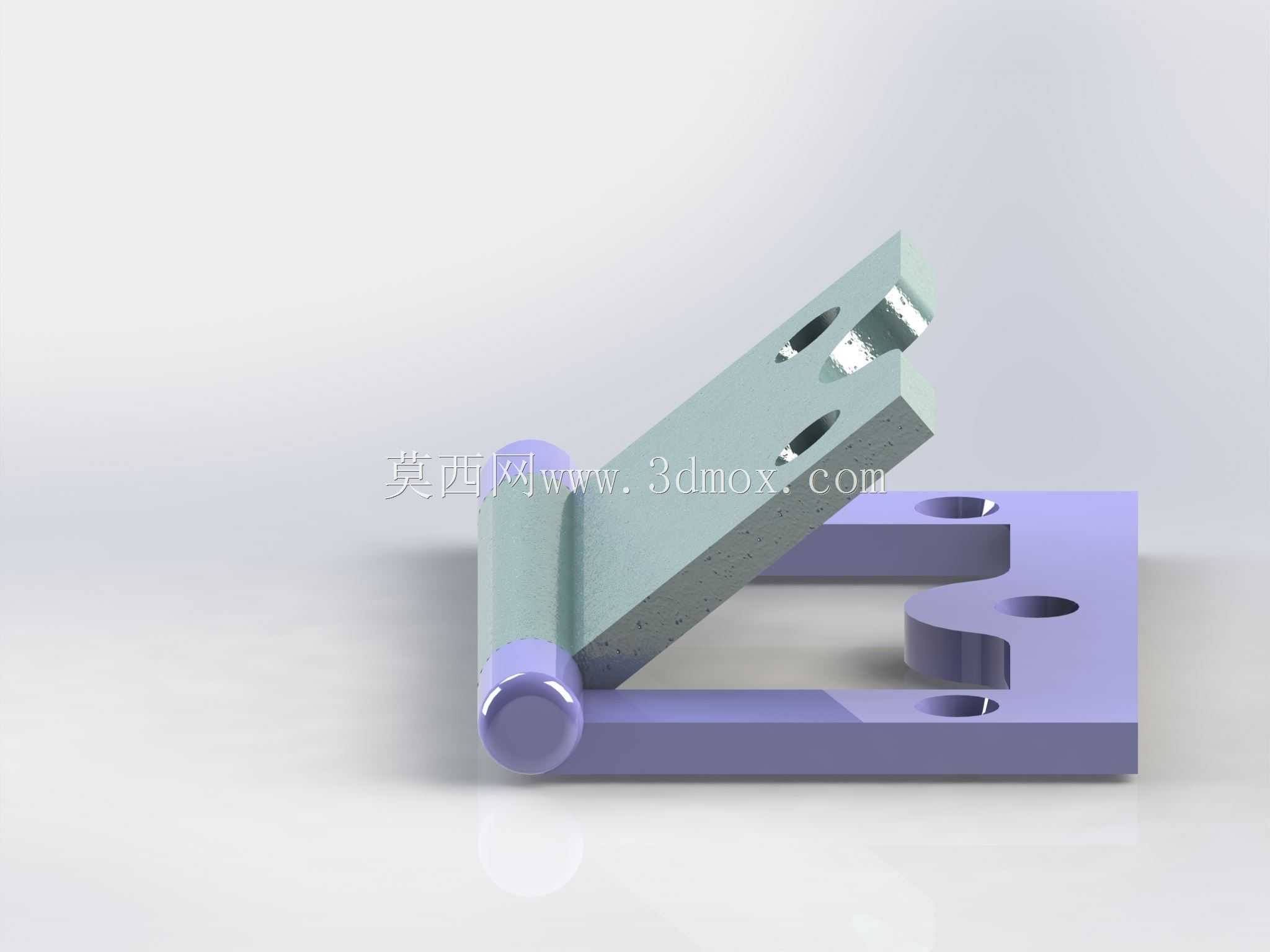

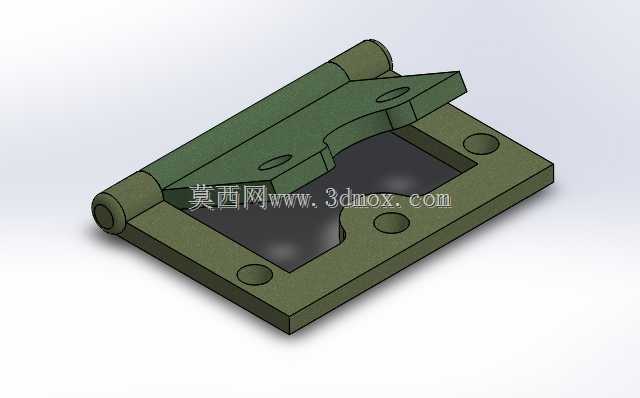

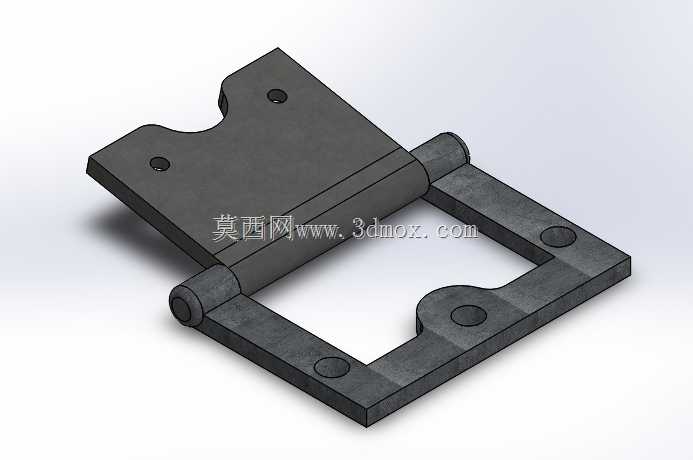

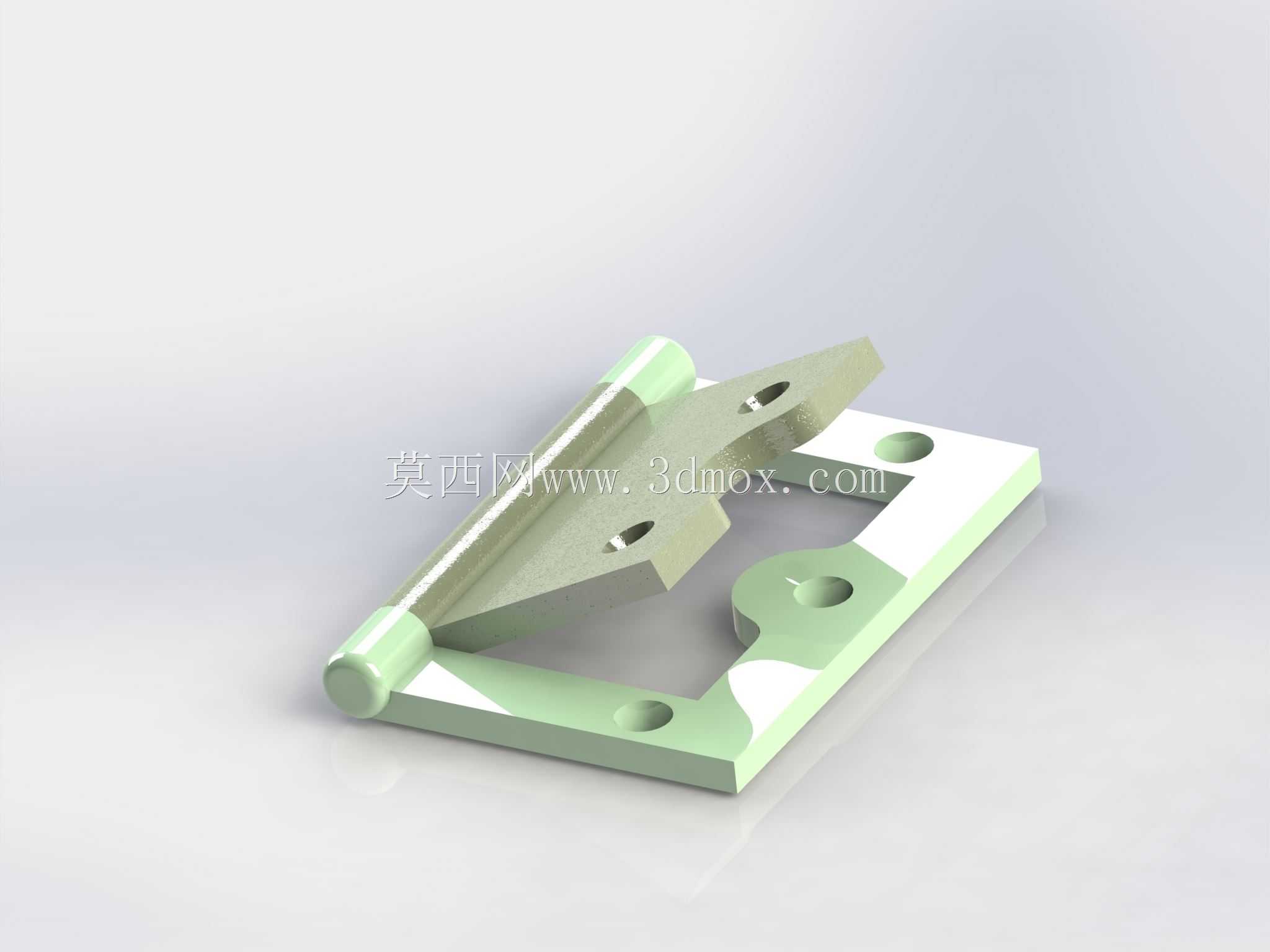

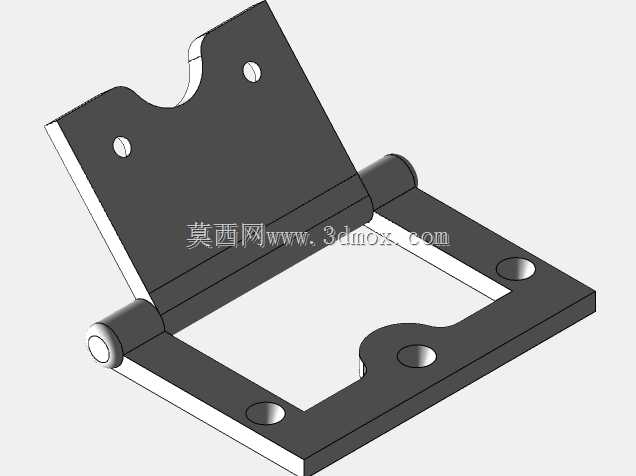

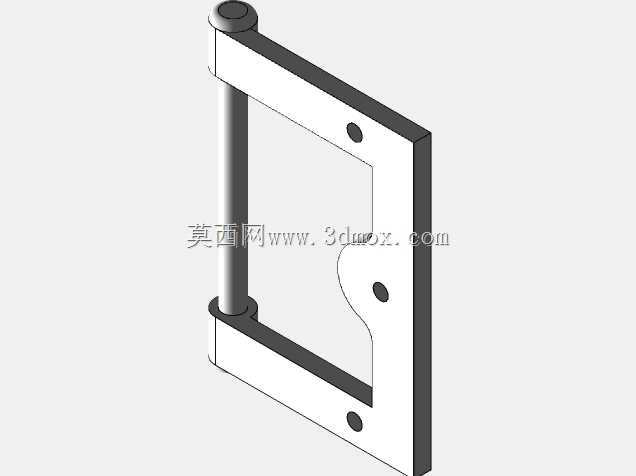

这款平开门配套铰链结构，主要适配室内家具柜门、小型设备舱门的平开启闭场景，日常使用中可覆盖木质、复合板材、轻质金属板材类门体的连接需求，无需在门体与门框对应位置做额外的嵌槽铣削加工，能大幅降低现场安装的工序复杂度，减少对安装人员的技能要求。从结构组成来看，整套构件仅包含两个独立装配部件，分别为与门体固定的活动页片、与门框固定的底座页片，两个部件通过中部的圆柱销轴实现铰接配合，活动页片可绕销轴完成0至90度以上的角度转动，满足常规门体的全开启闭需求。设计阶段优先考虑了安装适配性，底座页片设置了三个沉头安装孔，可适配常用规格的自攻螺丝或机丝螺丝完成固定，孔位间距经过反复校核，可匹配市面主流的柜门安装孔位标准，无需额外重新打孔即可完成替换安装；活动页片同样设置两个对应安装孔，与门体侧边的固定点位完全对齐，安装时无需调整页片突出量，装配完成后页片与门体、门框表面完全齐平，不会出现突出的棱边剐蹭衣物或积纳灰尘的问题。从安装边界来看，底座页片的整体厚度控制在常规板材的可容纳范围内，即使是16mm厚度的常规家具板材，也可完全容纳底座的安装深度，不会出现穿透板材影响外观的问题；活动页片的转动半径经过精确计算，启闭过程中页片边缘不会与门框侧边发生干涉，门体关闭状态下，两个页片的贴合面完全对齐，缝隙均匀控制在0.2mm以内，既保证转动顺畅无卡滞，也不会出现过大缝隙影响外观一致性。实际使用过程中，铰接部位的销轴与页片孔位采用小间隙配合，转动阻尼均匀，长期使用也不会出现松动晃荡的问题，页片的受力部位做了加厚处理，可承受常规柜门的频繁启闭载荷，不会出现页片变形导致门体下垂错位的问题。针对不同的使用场景，该结构还可通过调整页片的安装孔位间距，适配不同厚度、不同重量的门体使用，无需重新设计整体铰接结构，仅需调整对应孔位的位置参数即可完成系列化衍生设计，能大幅缩短同类型产品的开发周期，降低设计与制造成本。
