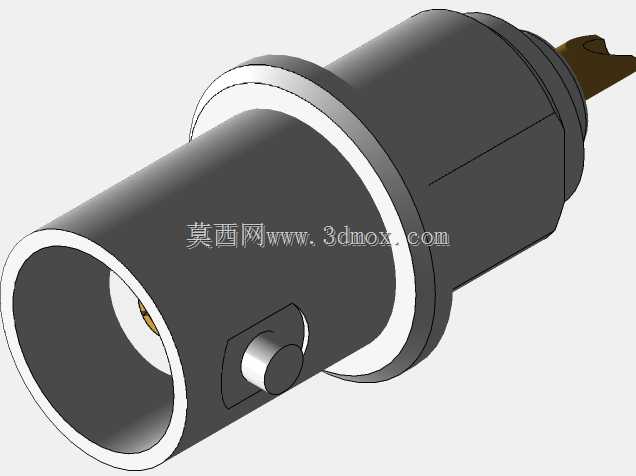

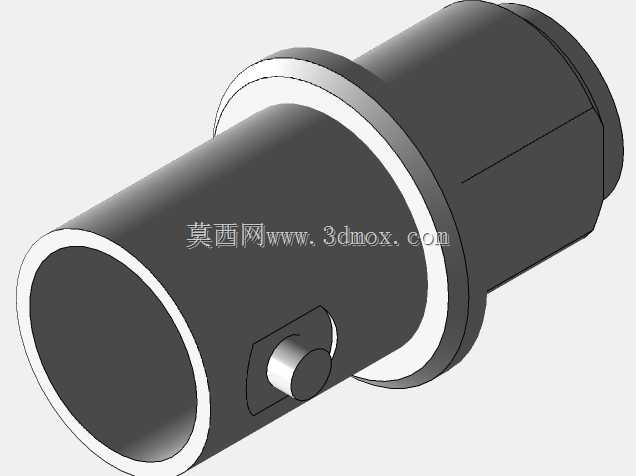

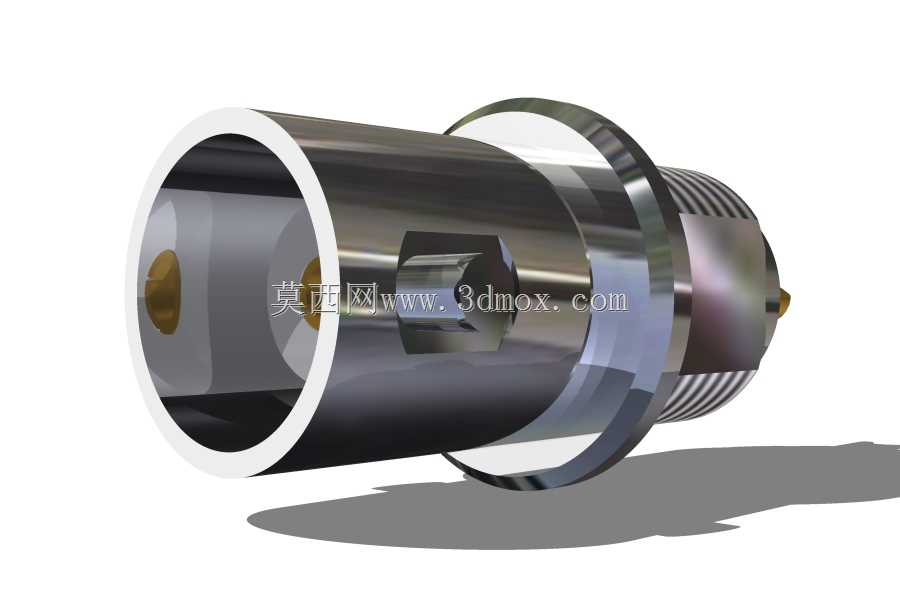

面板安装式BNC同轴连接套接字结构

在射频信号传输的各类设备场景中，BNC接口是模拟信号、低频数字信号传输场景里应用极广的连接部件，常见于测试测量仪器、视频监控设备、早期以太网组网设备、广播级音视频传输装置的面板端，承担同轴电缆与设备内部电路的物理连接与信号导通作用，这类接口的连接可靠性直接决定信号传输的稳定性，一旦出现接触不良、阻抗不匹配的问题，就会引发信号衰减、画面噪点、通信丢包等一系列故障。这款面板安装式BNC套接字，采用标准3/8-32 UNEF安装螺纹，适配行业通用的面板开孔尺寸，安装时从面板后侧穿入开孔，通过配套的锁紧螺母从面板前侧旋紧固定，单中心销的接触结构匹配标准BNC公头的插针规格，插合后依靠卡口结构实现锁紧，避免设备移动、线缆拉扯时出现接口松脱的问题。设计过程中首先考虑的是面板安装的适配性，套接字的法兰限位台阶厚度与常见设备面板的厚度区间匹配，安装后法兰面与面板贴合紧密，不会出现晃动间隙，外壳采用金属切削结构，兼顾屏蔽性能与结构强度，内部绝缘介质的尺寸严格按照50欧姆阻抗匹配要求设计，保证信号传输过程中的阻抗连续性，减少信号反射带来的传输损耗。接口的插合端遵循标准BNC接口的尺寸规范，公头插入时的导向倒角设计能够让插合过程顺畅，无需刻意对准即可完成卡口卡合，中心接触销的弹性结构保证多次插拔后仍能保持稳定的接触压力，避免长期使用后出现接触电阻增大的问题。尾部的线缆连接端预留了足够的压接/焊接空间，适配不同线径的同轴电缆端接，安装时可以根据设备内部的走线空间调整线缆出线方向，不会和内部其他元器件产生结构干涉。整个零件的外形轮廓在满足接口功能的前提下尽可能压缩径向尺寸，在多接口并排布置的面板上，能够保证相邻接口之间留有足够的操作空间，插拔公头时不会干扰旁边的其他接口，法兰背部的密封槽结构还可以根据使用需求加装密封垫圈，满足户外设备、高湿环境下的防护要求，避免水汽、粉尘从接口安装缝隙进入设备内部。
