工业级圆形多针航空连接插头结构设计

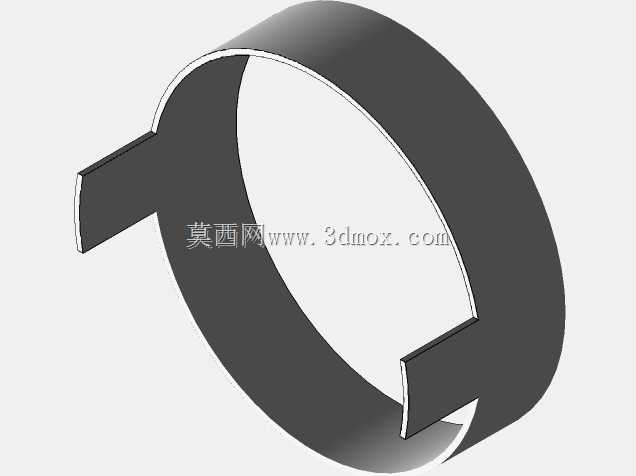

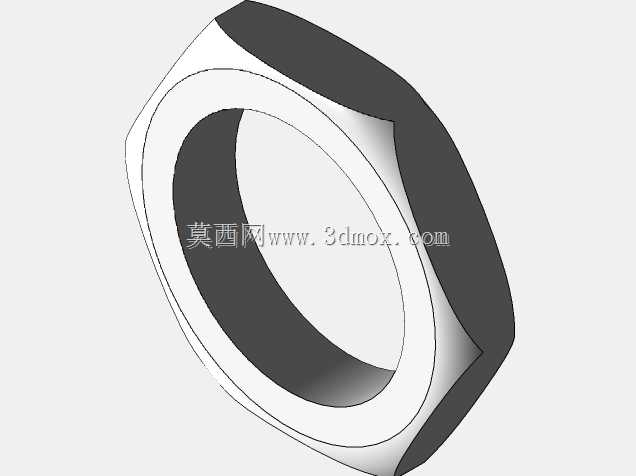

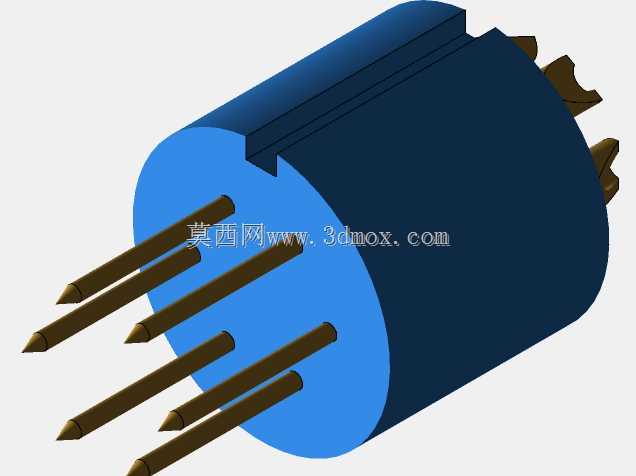

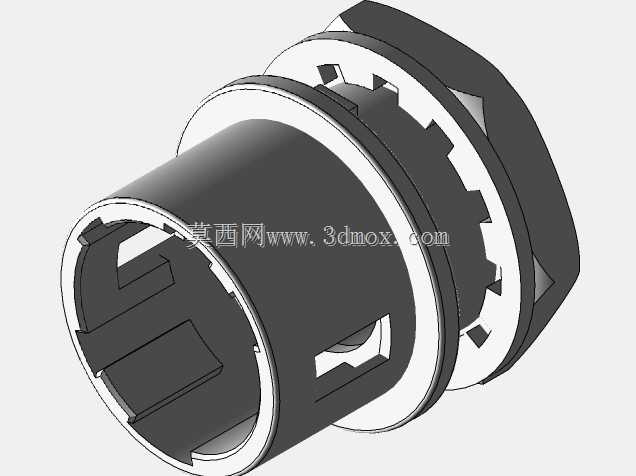

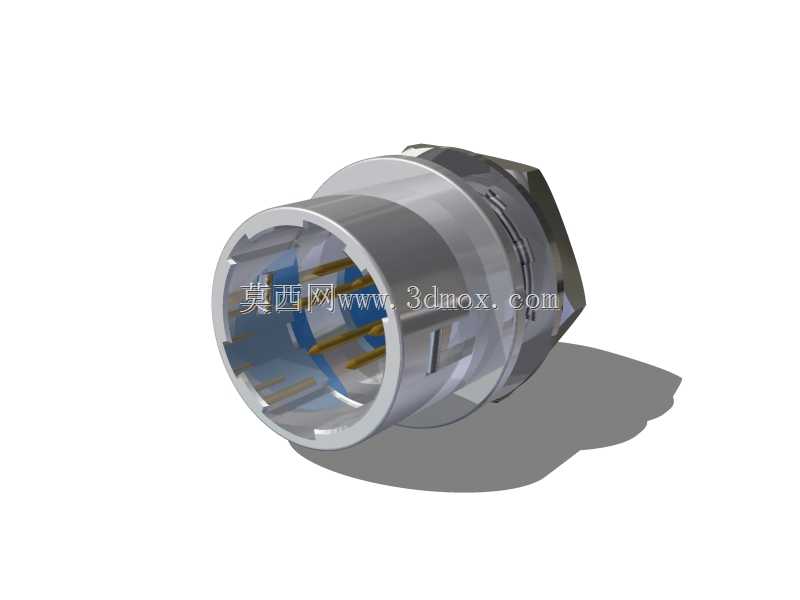

这类圆形多针连接器常被应用在工业控制设备、测试仪器、户外通讯机柜的信号与小功率电源传输场景中，相比普通民用接插件，它的金属外壳自带螺纹锁紧结构，安装到位后能抵御常规的振动拉扯，避免设备运行过程中出现接插松脱导致的信号中断、供电异常问题。从结构设计来看，外壳采用六角切边的外形，安装时可以用标准开口扳手直接夹持拧动，不需要定制专用工装，适配常规面板开孔的安装尺寸，尾部的外螺纹结构可以搭配波纹管或者格兰头使用，对穿入的线缆起到密封固定作用，在有少量粉尘、溅水的工业现场也能维持稳定的连接性能。内部插针采用圆周均布的排布方式，每根插针都做了防错位的定位设计，插合时只有对准定位槽才能完全推入，能避免现场接线维护时出现针脚错接的问题，插针接触端采用镀金层处理，降低长期使用后的接触电阻，减少信号传输过程中的衰减，哪怕是微弱的传感信号也能稳定传输。设计这类连接件的时候，首先要考虑的是安装边界的适配性，面板安装的开孔尺寸要和外壳的螺纹直径匹配，预留足够的扳手操作空间，避免安装时和周边的其他元器件产生干涉，插合后的整体伸出长度也要控制在设备外壳的安全距离内，避免运输、安装过程中受到外力磕碰损坏。插合面的绝缘基座采用耐高温的工程塑料材质，能承受常规焊接接线时的温度，不会出现基座融化变形的问题，基座和金属外壳之间做了防转卡合结构，拧动锁紧螺母的时候内部基座不会跟着转动，避免内部接线被扯断。这类连接器的接触件排布兼顾了信号与电源的集成需求，不同直径的插针可以分别承载信号和小功率电流，不需要在设备面板上开设多个安装孔，能有效缩小设备的面板占用空间，在紧凑型的工业设备设计中能大幅提升面板的空间利用率。实际选型应用时，还要匹配对应的插针压接或者焊接工艺，不同线径的导线要适配对应规格的插针尾孔，保证导线和插针连接的机械强度与导电性能，插合到位后锁紧螺帽的拧紧力矩要控制在合理范围，既要保证密封和锁紧的可靠性，也不能因为力矩过大导致外壳螺纹滑牙或者内部绝缘基座开裂。
