数控机床工件压紧固定工装结构

这套固定结构主要面向数控机加工工序的工件装夹场景，适配立式加工中心、数控铣床等设备的工作台安装需求，针对板类、异形基座类工件的多工序加工装夹痛点设计，可覆盖点钻、钻孔、攻丝、铣削、磨削等多道连续加工工序的装夹要求，减少工序周转过程中的重复装夹次数，降低多次装夹带来的形位公差累积误差。

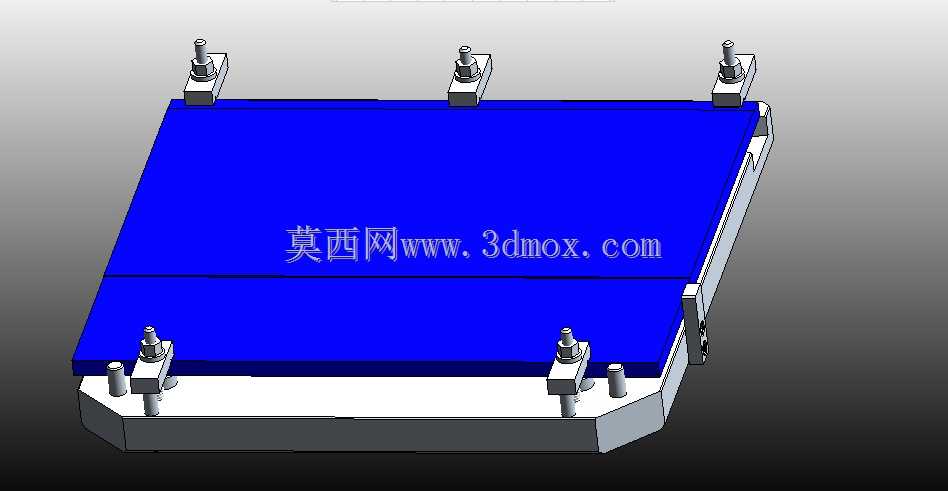

结构主体采用基座承托加周向可调压紧的布局形式，底部承托基座设置有与机床工作台T型槽匹配的安装定位边，可直接通过T型螺栓完成基座与机床工作台的刚性连接，安装边界可适配常见的中小型加工中心工作台幅面，无需额外制作过渡转接板。承托面设置有两块可调整位置的蓝色耐磨垫板，垫板表面做了防滑处理，避免工件装夹过程中出现滑移，同时可根据工件的实际外形尺寸调整垫板的相对位置，适配不同长宽尺寸的板状工件装夹，垫板下方设置有定位销孔，调整到位后可通过销钉完成位置锁定，避免加工过程中垫板移位。

周向布置的五组可调压紧组件是这套结构的核心功能单元，每组压紧组件包含立式支撑柱、可调高度的压臂以及锁紧螺栓，压臂的伸出长度、压紧高度都可根据工件的厚度、侧边轮廓进行无级调整，针对工件侧边无统一压紧面的异形结构，可单独调整每个压点的压紧力与压紧位置，避免工件装夹变形，同时保证足够的压紧刚性，抵御大进给铣削、钻削过程中的切削冲击力，防止工件出现振颤影响加工表面质量。压紧组件的底座采用滑动式设计，可沿基座侧边的导向槽调整周向位置，针对不同外形轮廓的工件可灵活布置压点位置，无需在基座上重新加工安装孔位，缩短工装调整的准备时间。

设计过程中重点考量了加工过程中的排屑空间，压紧组件与工件加工区域预留了足够的刀具避让空间，避免刀具走刀过程中与工装结构发生碰撞，同时基座表面设置有排屑斜面，加工产生的铁屑可沿斜面滑落至工作台排屑槽，不会在工装表面堆积影响装夹精度。所有与工件接触的压紧端面都做了圆角处理，避免压紧过程中在工件表面产生压痕，针对精加工工序的装夹需求，还可在压脚位置加装铜质保护垫，进一步保护工件已加工表面不受损伤。整套结构的刚性匹配经过切削受力仿真验证，在常规的硬质合金刀具切削参数下，工装自身的形变量控制在0.02mm以内，可满足IT7级加工精度的装夹要求，适配中小批量多品种零件的机加工装夹需求，相比通用台钳装夹，可大幅降低异形工件的装夹找正时间，提升设备的有效加工时长。
