气动式精密机用平口夹持工装

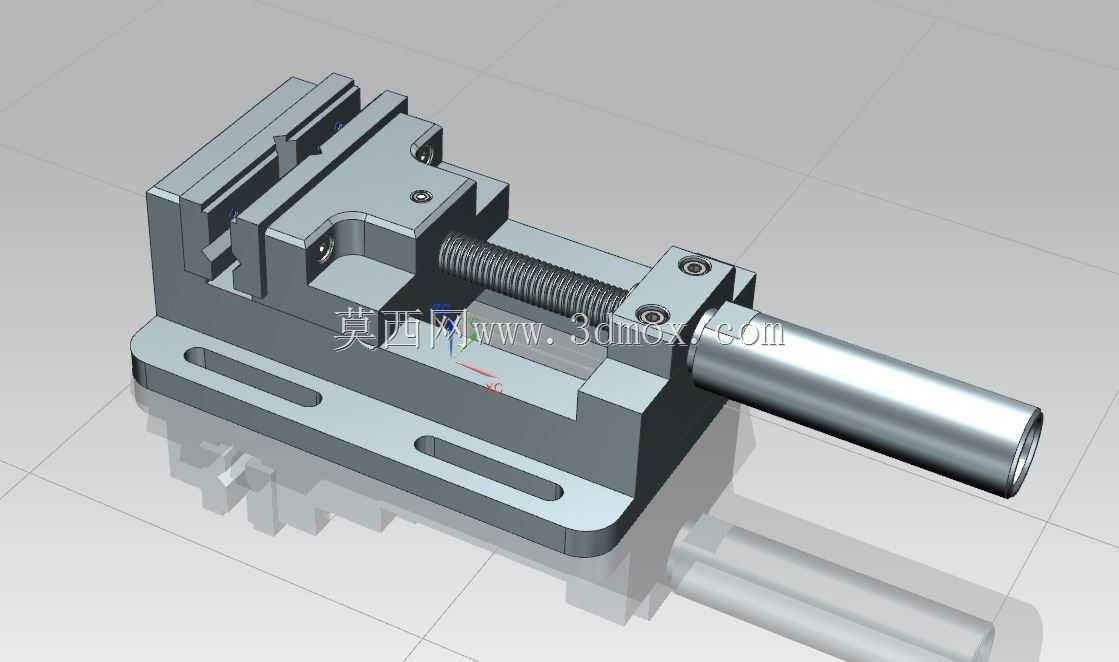

这款气动驱动的机用平口夹持装置，主要适配立式铣床、加工中心、平面磨床等常规机加工设备的工件装夹工序，也可在钳工划线、工件检测工位作为定位夹持载体使用，相比传统手动螺旋虎钳，它能大幅降低操作人员反复松紧钳口的劳动强度，在批量小件加工场景下，装夹效率可提升四成以上。从结构设计逻辑来看，装置采用固定钳身搭配滑动活动钳口的经典布局，驱动端集成了直线气缸结构，气缸活塞杆直接与活动钳身的传动丝杠段衔接，既保留了丝杠副的微调对中能力，又能通过气动推力实现快速开合与恒定夹持力输出，避免手动夹紧时施力不均导致的工件翘起、装夹变形问题，针对薄壁类有色金属零件加工，可通过调整气源压力精准控制夹持力，减少零件夹伤变形的概率。底座部分设计了两条平行的长圆形安装槽，可适配机床工作台上不同间距的T型槽安装需求，安装时可通过T型螺栓快速调整虎钳在工作台面的位置，找正后锁紧即可完成固定，整体安装边界紧凑，不会占用过多工作台有效行程，钳口张开行程覆盖常规小型零件的装夹尺寸范围，钳口夹持面预留了可更换硬钳口的安装位，长期使用磨损后可快速更换钳口板，无需整体报废钳身。钳身整体采用高刚性铸铁材质的结构设计，导轨面做了耐磨处理，活动钳身与固定钳身的配合导轨采用燕尾式结构，夹持过程中可承受较大的切削侧向力，不会出现钳口抬升的问题，在铣削加工的断续切削工况下，整体结构的抗振表现优于普通轻型台虎钳。气动驱动端的缸体做了轴向定位设计，活塞杆伸出与退回的行程限位精准，不会出现过行程顶坏钳身的问题，进气接口设置在缸体尾端，可适配车间常规压缩空气管路，无需额外配置复杂的控制元件，接通气源即可通过手动阀控制钳口开合，也可接入机床的IO信号实现自动装夹动作，适配自动化加工单元的上下料需求。在实际使用场景中，这类气动虎钳尤其适合小型铝件、钢件的批量铣削、钻孔工序，装夹时可先通过丝杠微调活动钳口位置，让工件初步定位后再通气夹紧，兼顾了装夹效率与定位精度，钳身底部的定位基准面做了精磨处理，安装后钳口的平行度、垂直度可满足普通机加工的精度要求，无需反复打表找正就能快速投入使用。
