三向旋转倾斜式精密机用台钳结构

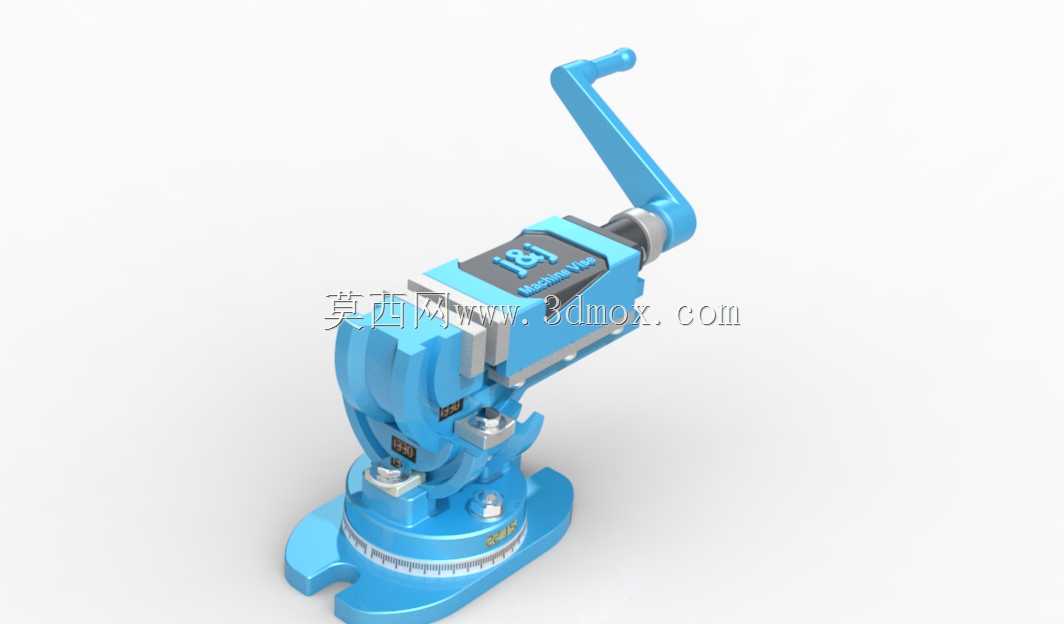

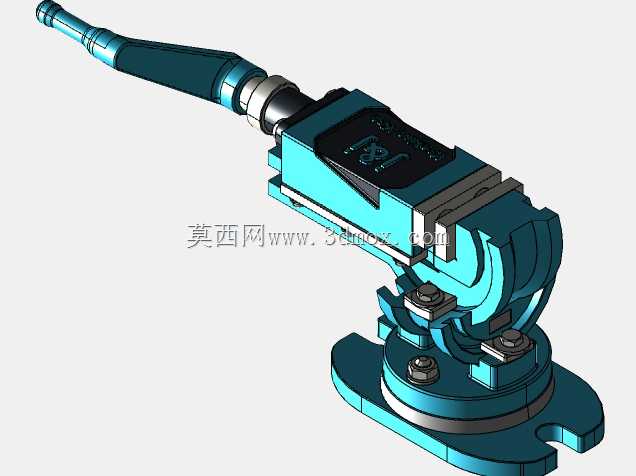

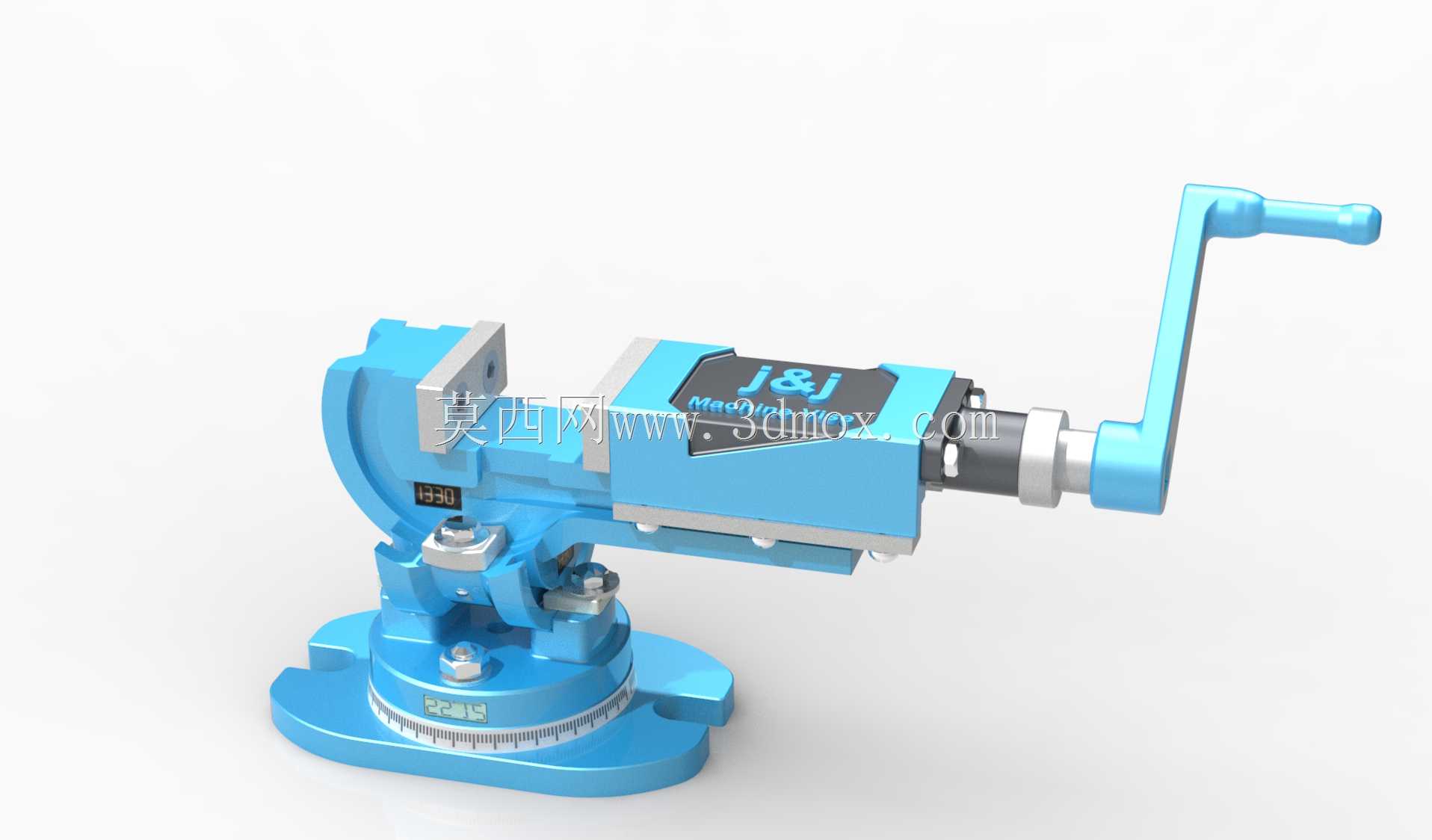

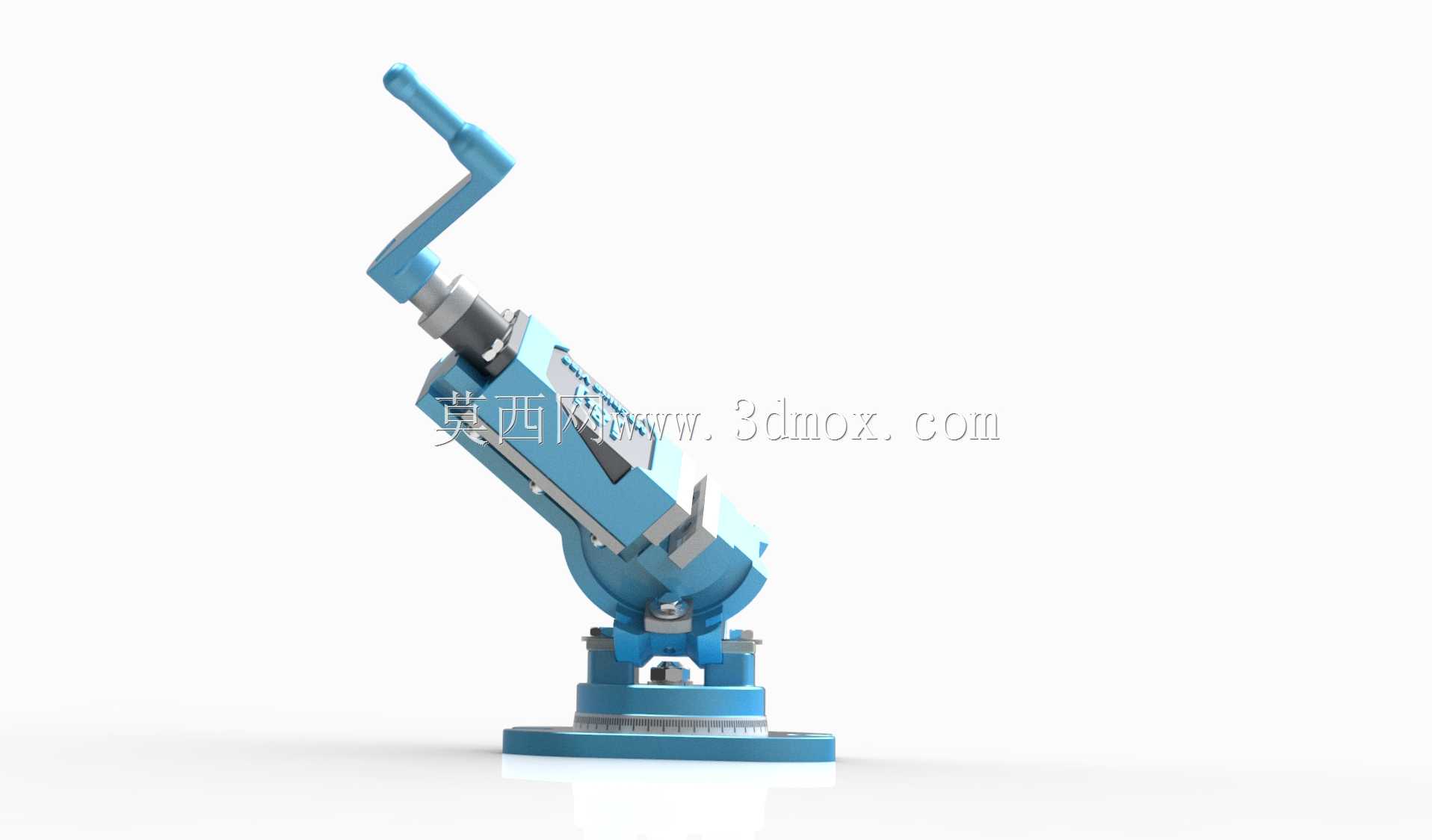

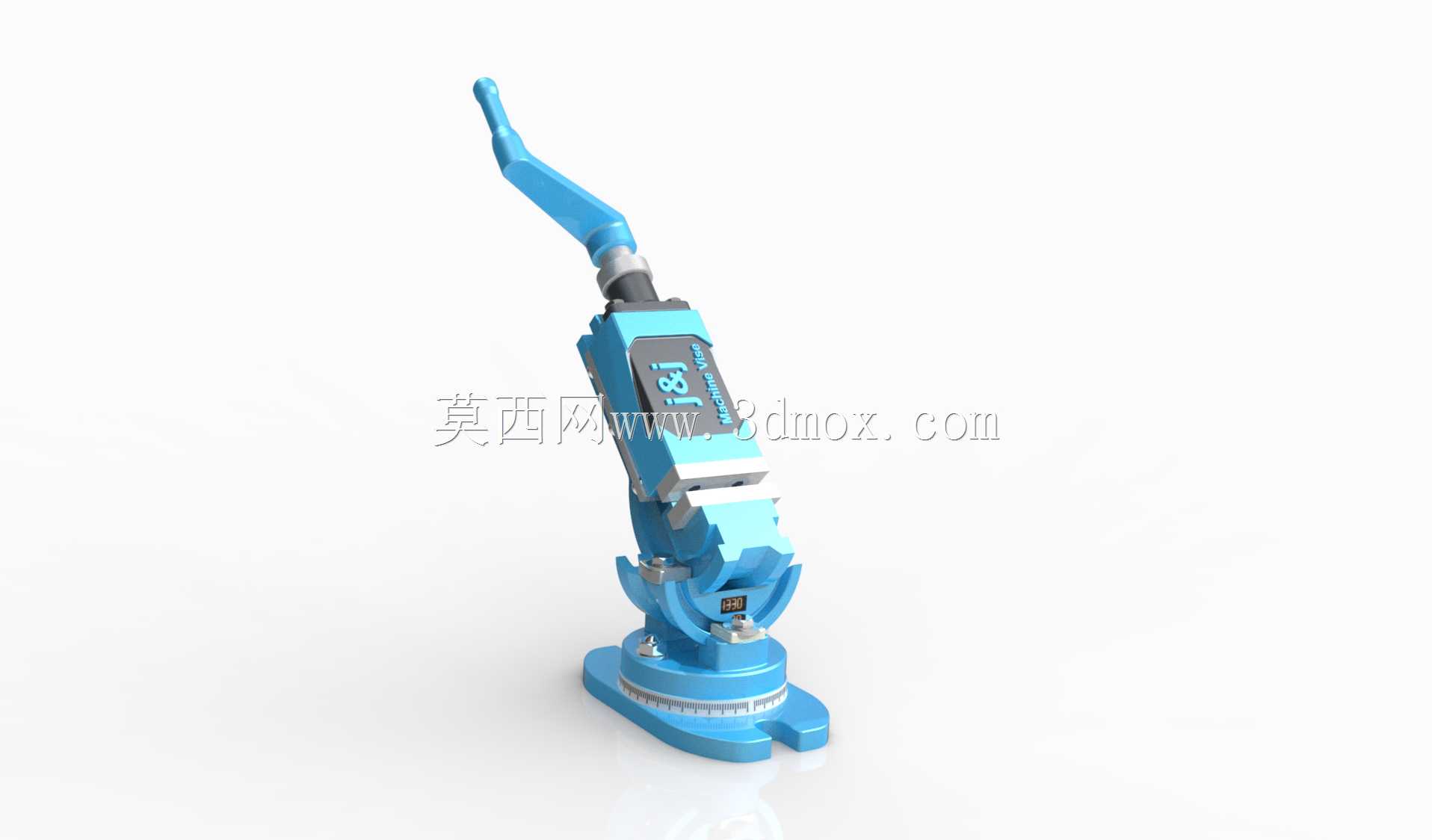

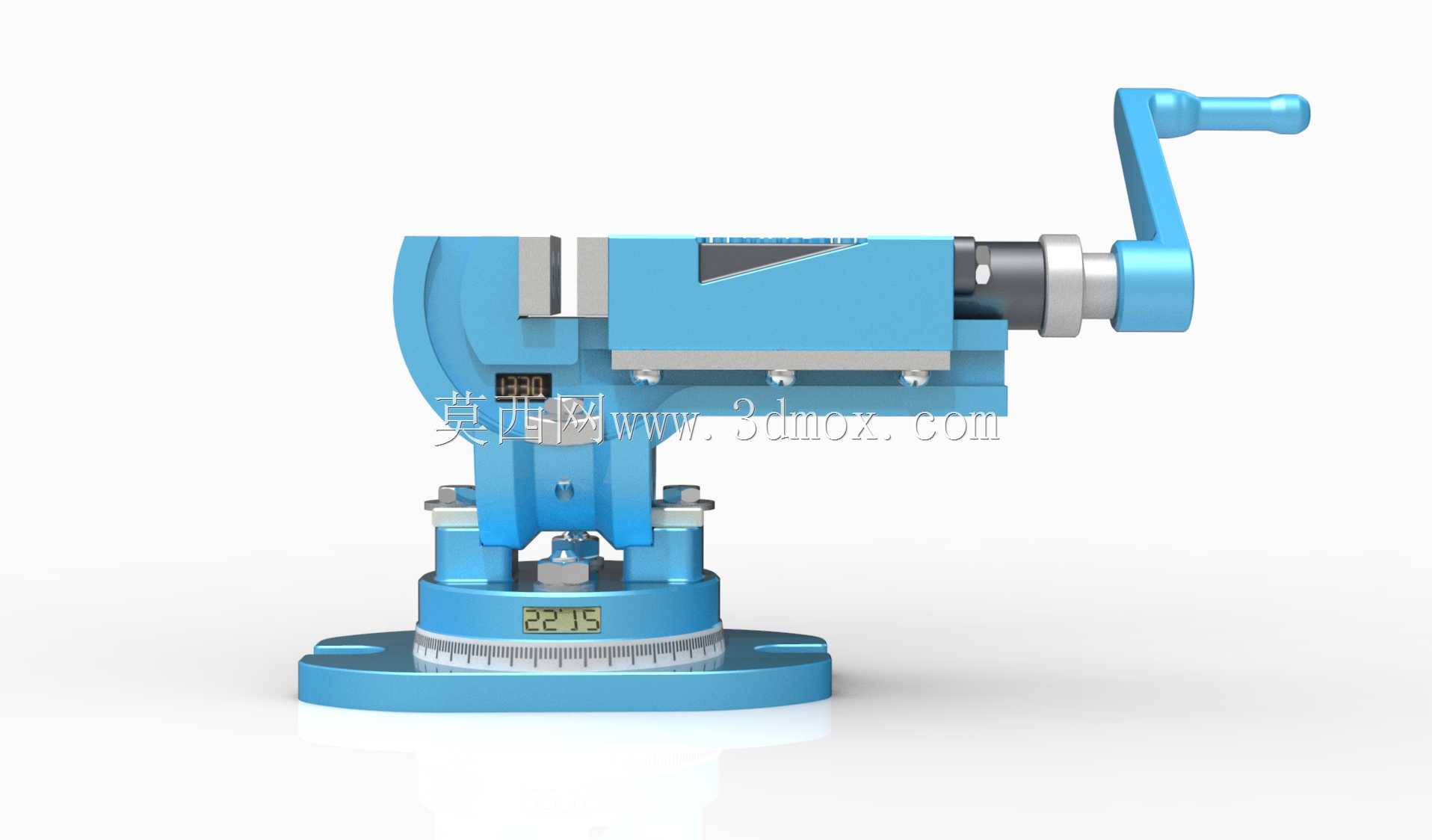

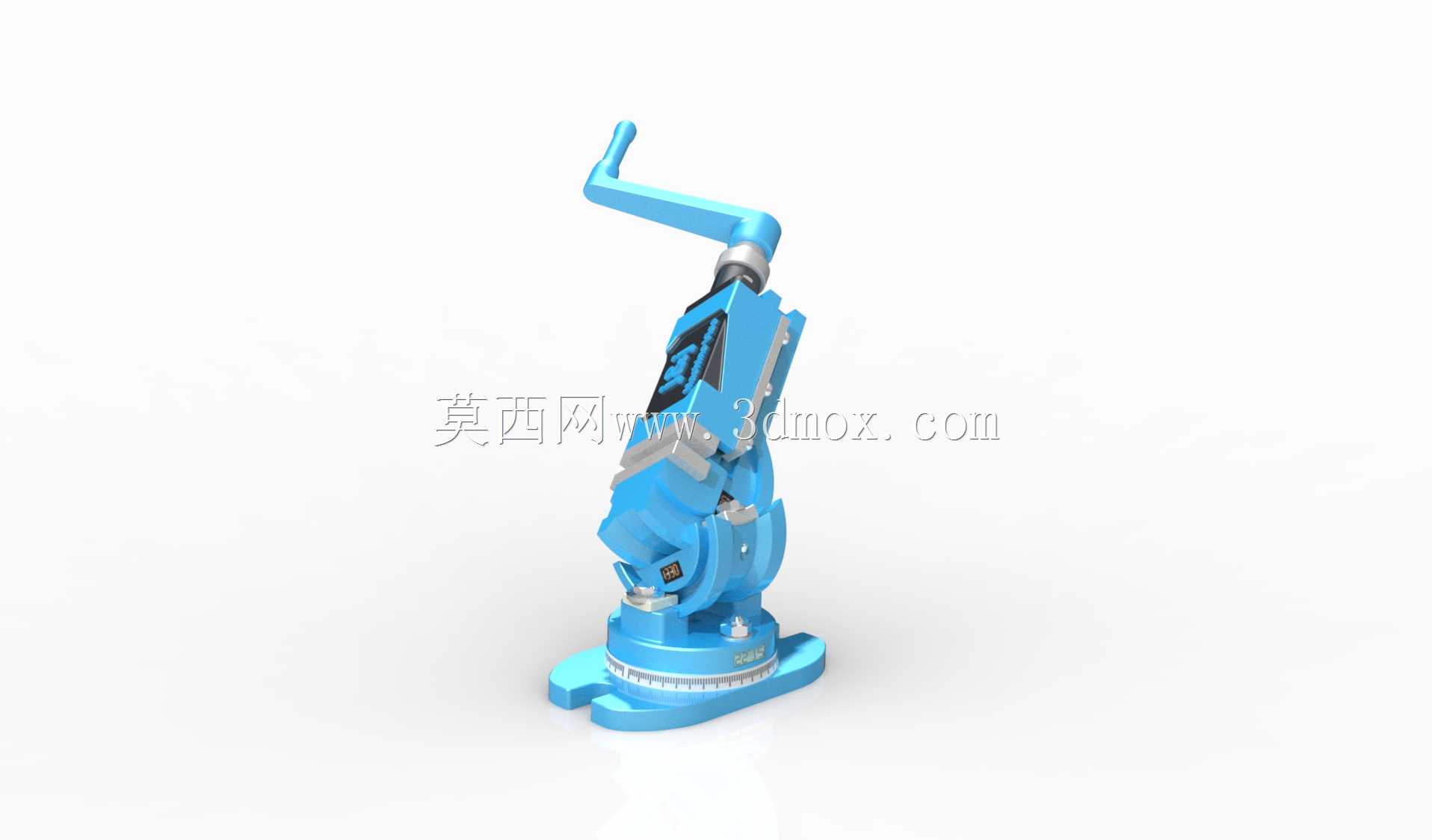

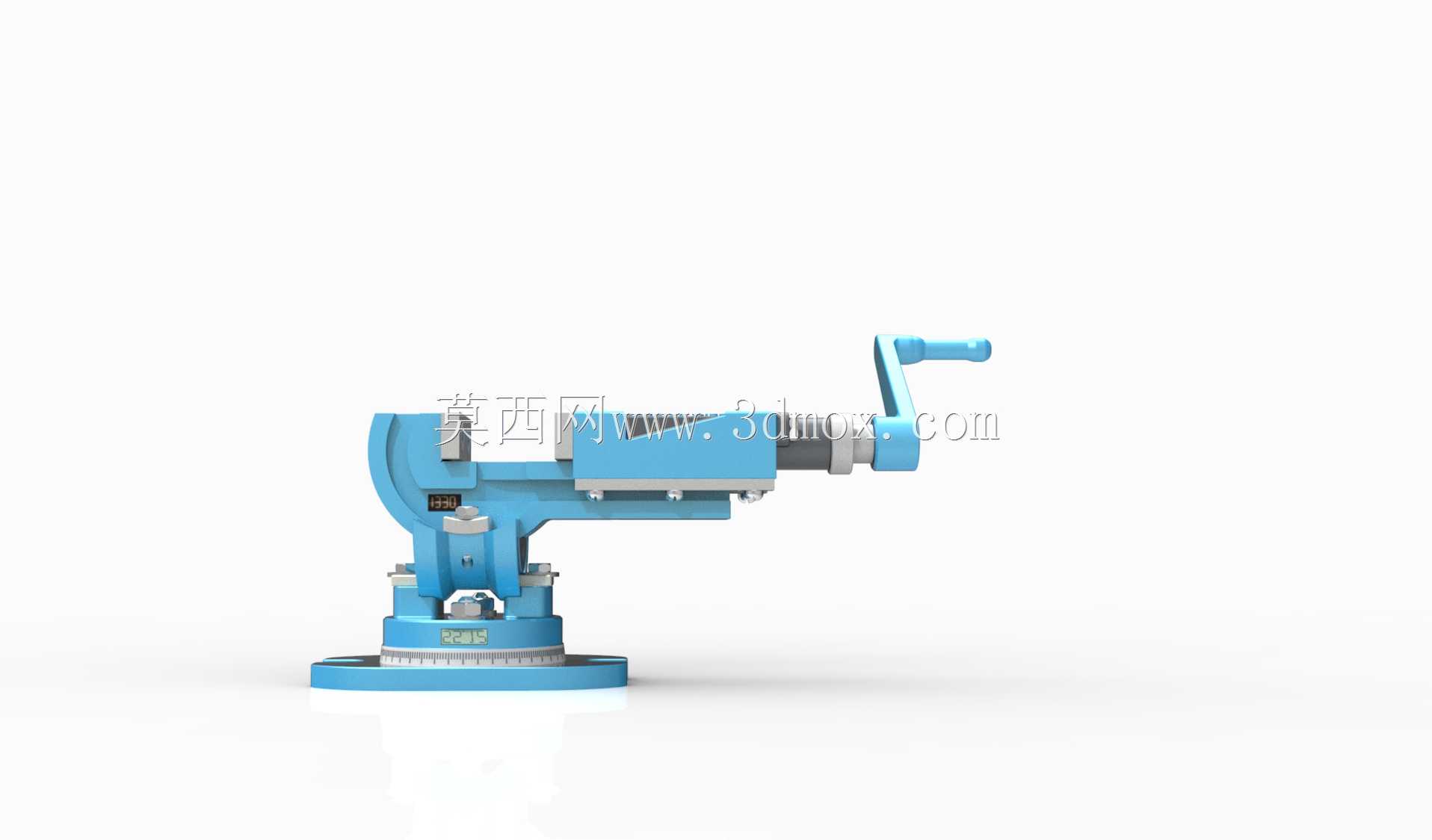

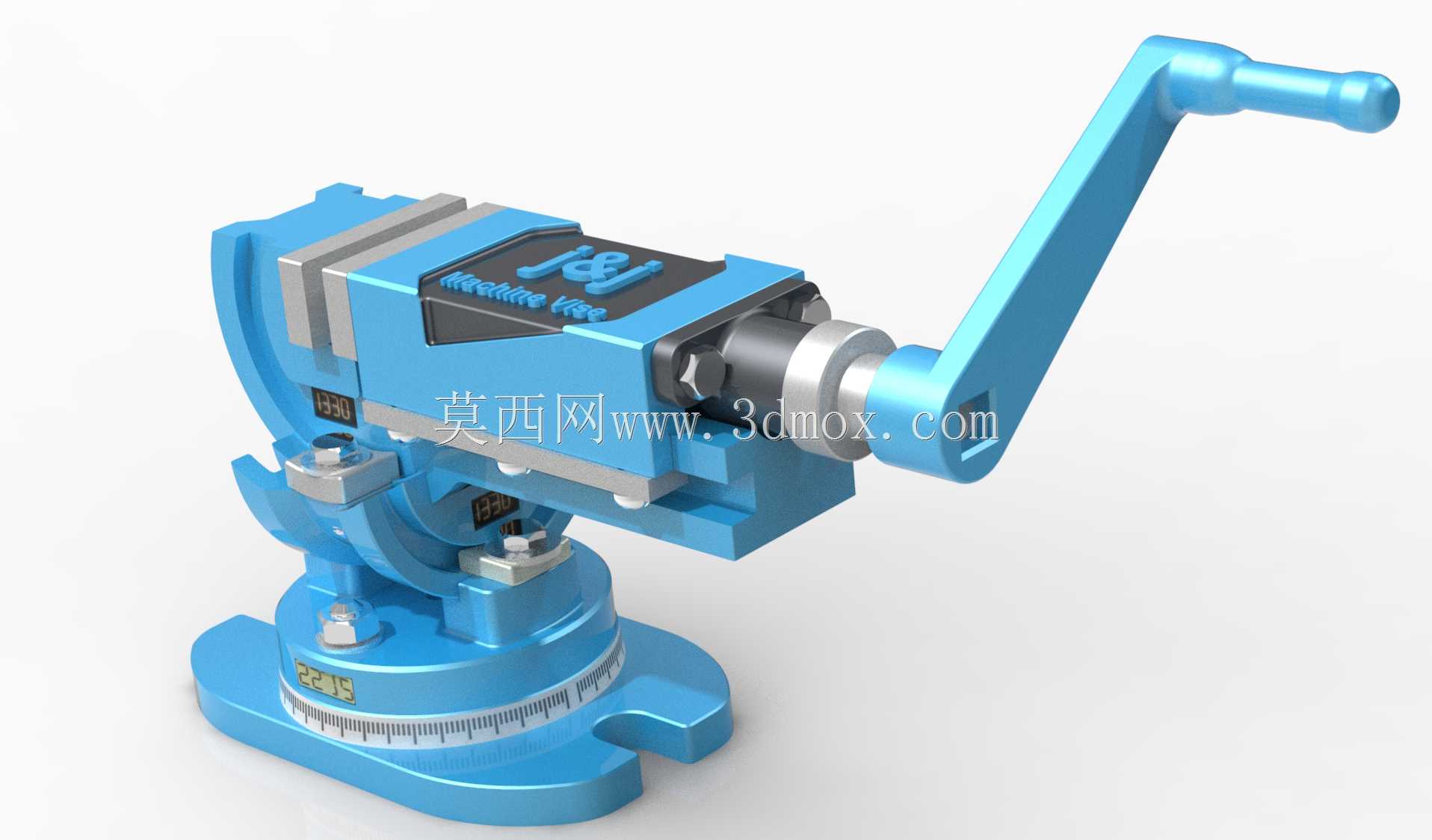

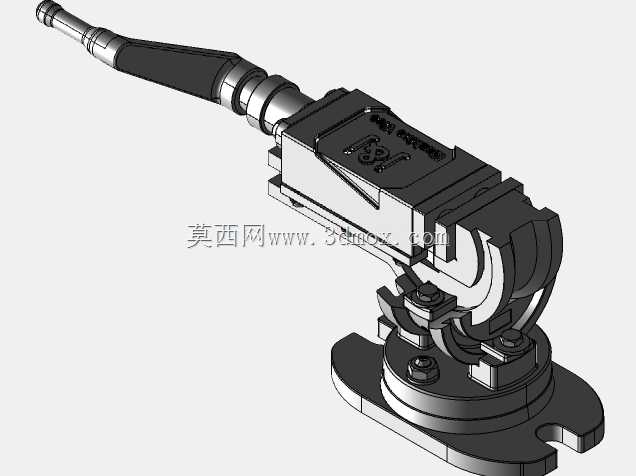

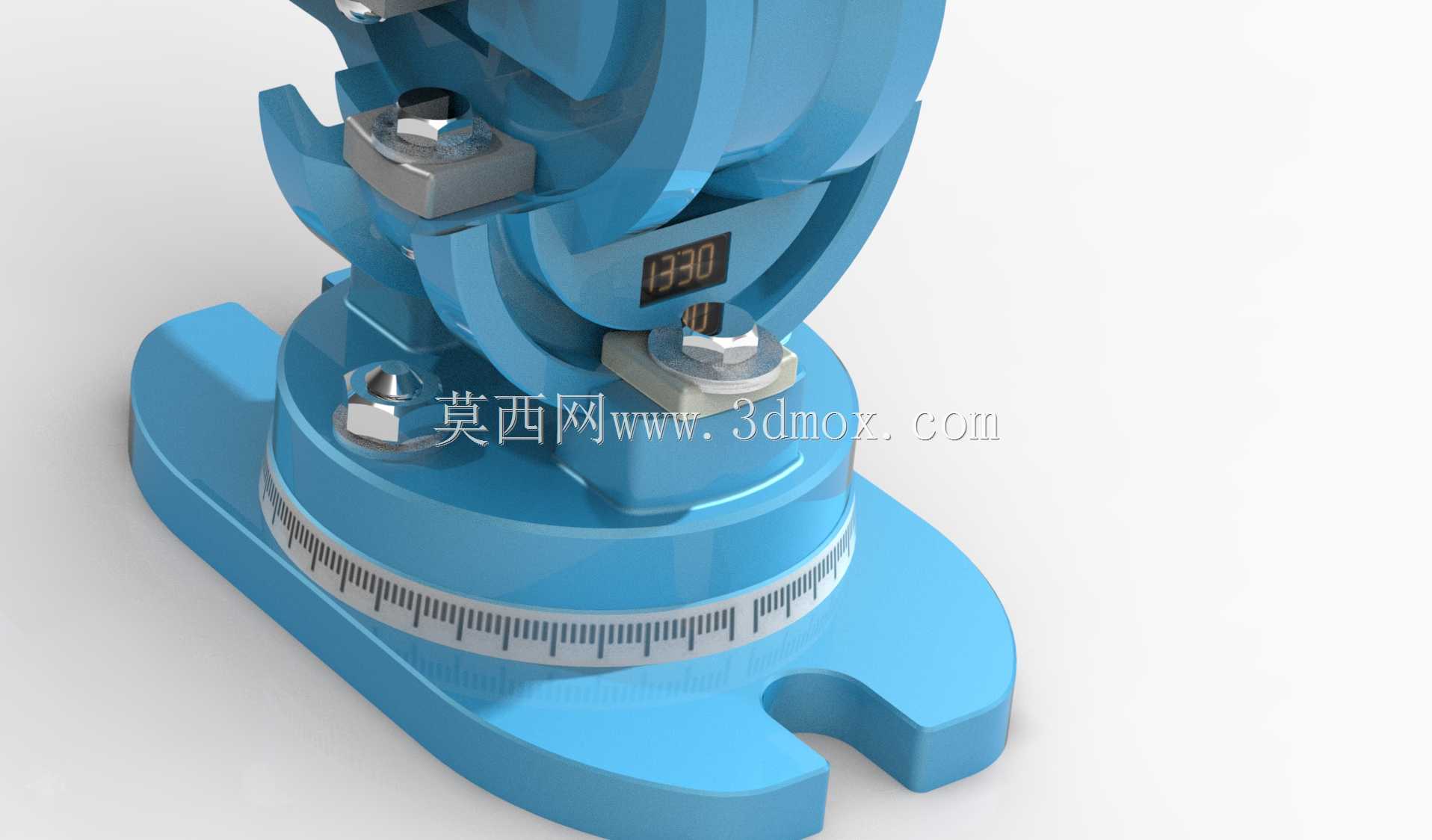

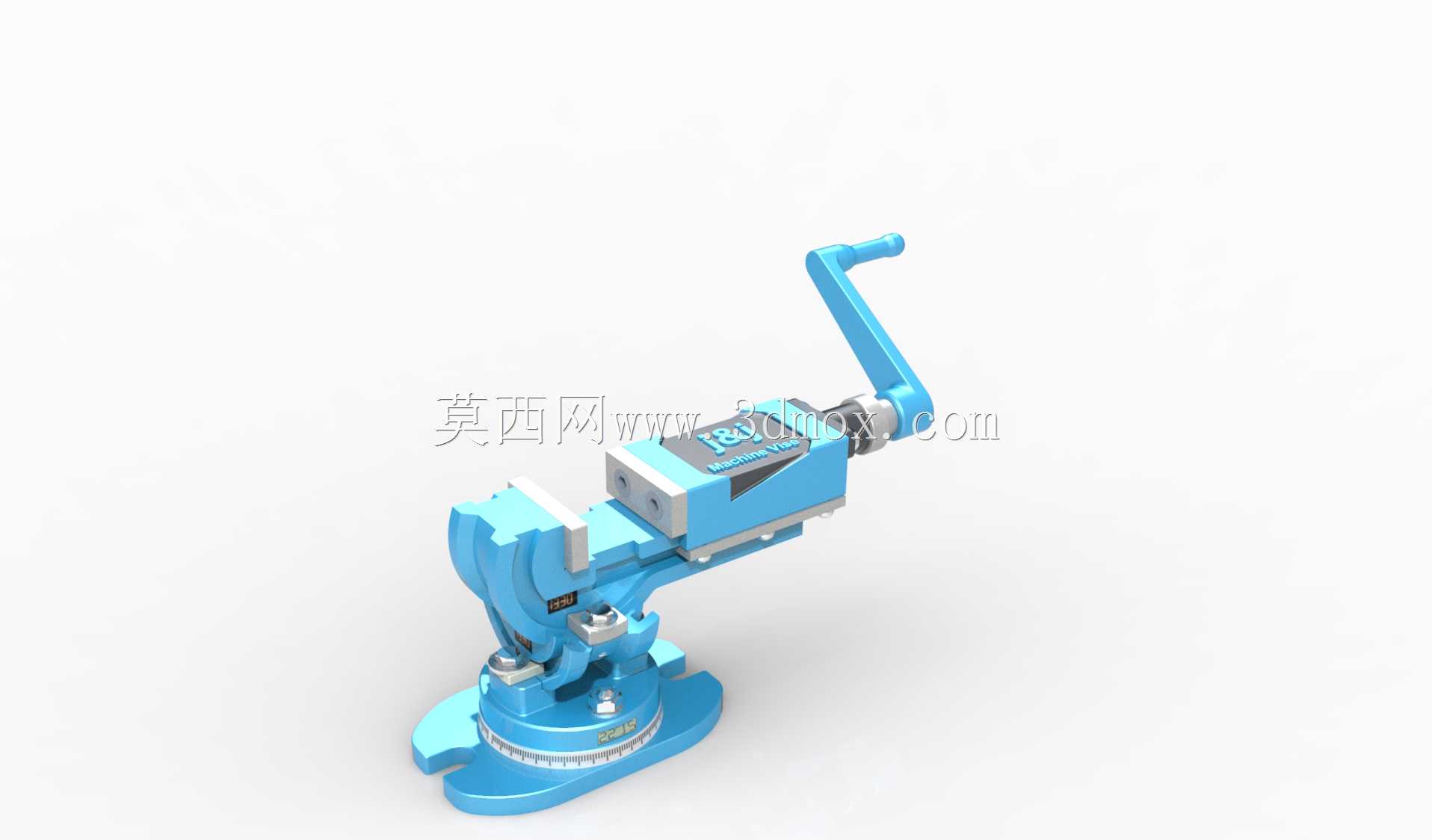

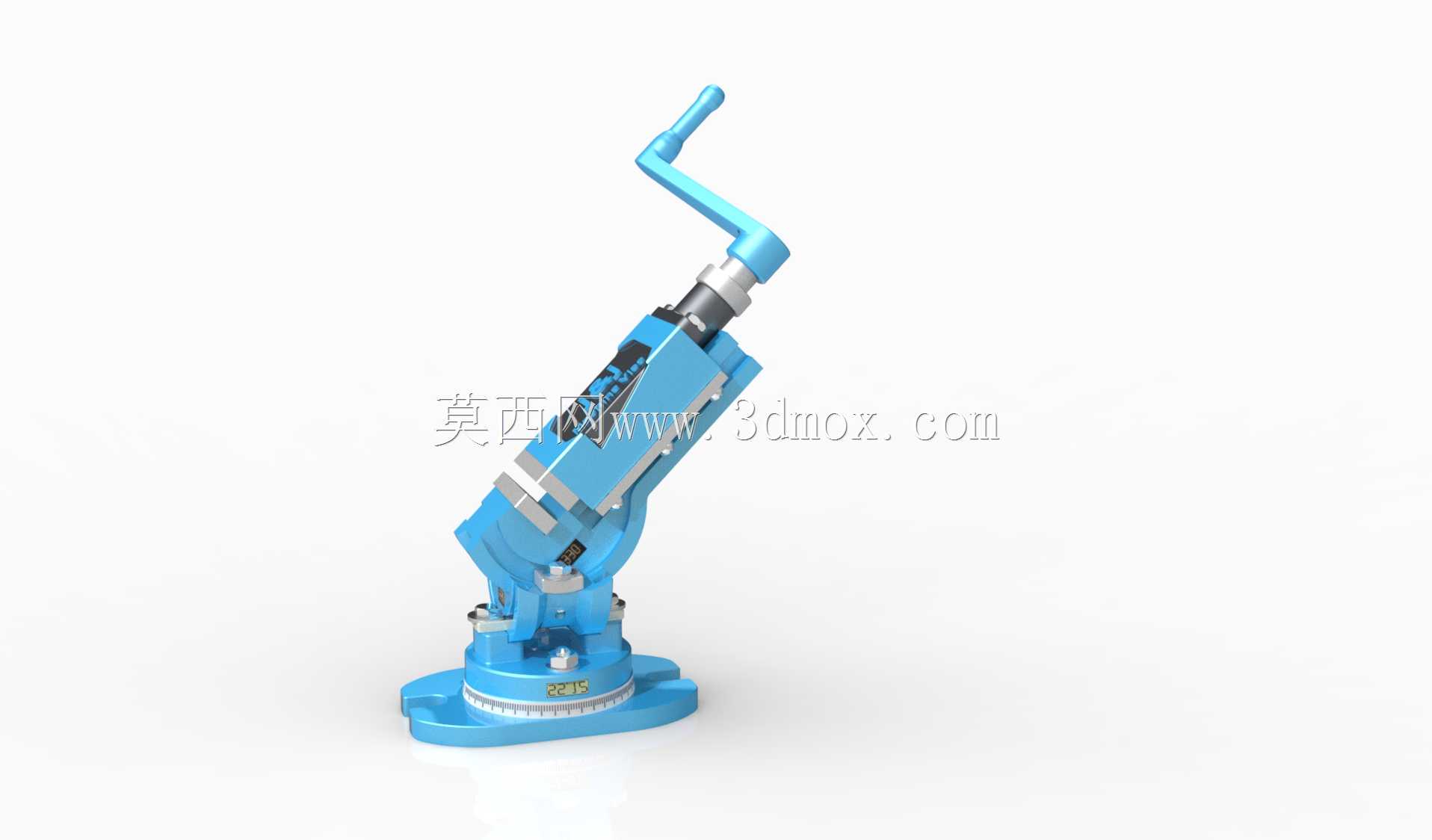

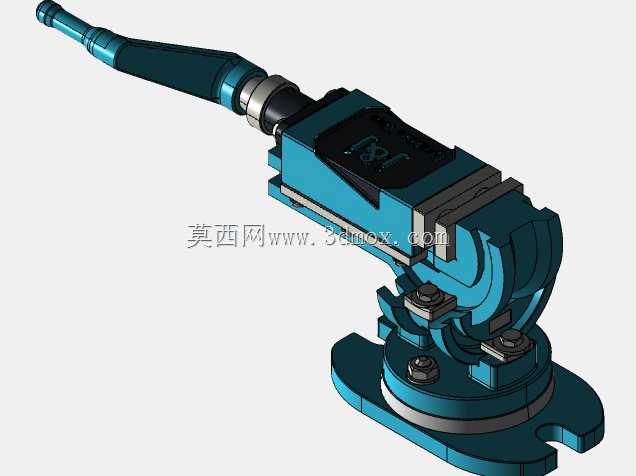

日常机加工场景里，普通平口钳只能完成水平方向的工件装夹，遇到需要多面加工、带空间角度的孔系或斜面铣削工序时，往往需要反复拆装工件、垫角度块找正，不仅辅助工时占比高，多次装夹带来的累积误差也很难满足精密零件的公差要求，这款可三向旋转倾斜的台钳正是针对这类痛点设计的装夹工装。从结构设计逻辑来看，底座集成了360度水平回转刻度盘，刻度线直接蚀刻在底座圆周面上，回转到位后通过侧边的锁紧手柄即可完成底座与工作台的固定，不需要额外借助角度尺反复校准水平回转角度，能直接读取回转角度值，适配加工中心、普通铣床、磨床的工作台T型槽安装，安装孔位按照通用机用台钳的孔距标准设计，不需要额外改造工作台面就能直接替换原有普通平口钳。钳身部分的倾斜铰接结构是核心功能单元，能实现钳身在垂直平面内0到90度的倾斜调整，铰接位置同样带刻度标识，配合水平回转的自由度，加上钳口自身的夹紧行程调整，三个方向的角度调整能力可以让装夹的工件直接呈现所需的加工角度，一次装夹就能完成多个空间角度面的加工，大幅减少装夹找正的时间，也能避免多次装夹带来的形位公差超差问题。钳体采用整体式铸铁基座搭配淬火处理的活动钳口，钳口面加工有交叉防滑齿纹，装夹硬质金属工件时不会出现打滑移位，活动钳身的传动采用梯形丝杠副，传动间隙小，夹紧力稳定，长时间承受铣削冲击力也不会出现钳口松动退让的情况。在安装边界上，底座的安装面做了精加工处理，平面度控制在0.02mm以内，安装到机床工作台后不需要额外刮研就能保证钳身的基础精度，钳口全开时的最大开口尺寸适配常规中小型精密零件的装夹需求，整体外形尺寸不会占用过多工作台面空间，在小型加工中心或者台式铣床上使用也不会出现行程干涉的问题。实际车间使用中，这类多自由度台钳除了常规的铣削工序，还能适配磨床的斜面磨削、钻床的斜孔加工，甚至在钳工划线工序中也能直接调整角度完成划线作业，不需要再搭配正弦台、回转工作台等多套工装组合，能有效减少工装库存占用，也降低了操作人员组合工装的找正难度。设计时在各个回转铰接位置都设计了防尘密封结构，能阻挡加工产生的铁屑、切削液进入铰接摩擦面，延长工装的维护周期，锁紧机构采用大扭矩手柄设计，操作人员不需要借助加力杆就能达到足够的锁紧力，避免加工过程中钳身移位造成工件报废或者刀具损坏。
