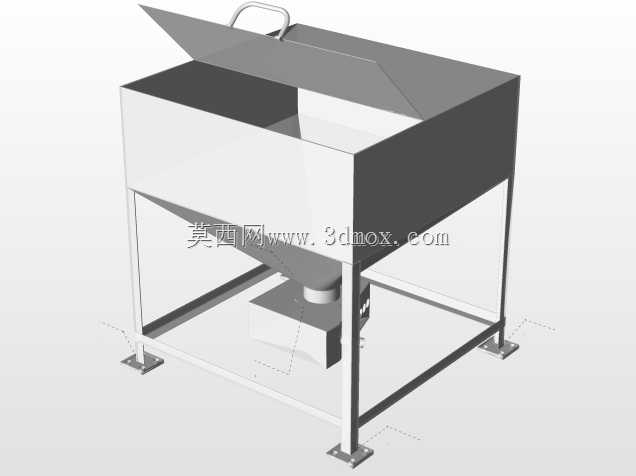

带翻盖支架式塑料颗粒储料下料装置

该装置主要应用于注塑车间、挤出生产线的原料暂存与定量给料环节，可直接架设于注塑机、挤出机的进料口上方，承接上游混料、干燥工序输出的实心塑料颗粒，依靠物料自重实现稳定给料，避免人工反复加料带来的效率损耗与物料洒落问题。整体采用方锥斗式储料仓设计，上部为矩形敞口仓体，下部逐步收窄为锥形下料段，锥角角度经过反复校核，匹配常用PP、ABS、PE等通用塑料颗粒的安息角参数，可有效避免颗粒架桥、堵料问题，保证下料过程连续顺畅。仓体顶部设置带提手的翻盖结构，翻盖通过铰接结构与仓体上沿连接，闭合时可阻挡车间内的粉尘、飞絮落入料仓污染原料，开启时可直接通过提手掀开，方便操作人员快速补料、清理仓内残留物料，提手采用圆弧过渡设计，握持时无尖锐棱角，避免操作过程中划伤手部。仓体下方采用方管焊接成型的框架式支撑结构，四根支腿底部设置带安装孔的方形地脚板，可通过膨胀螺栓直接固定在地面或设备平台上，支腿的跨距经过受力核算，满载状态下整体结构无明显形变，框架中部预留了足够的安装空间，可根据实际生产需求加装振动器、下料蝶阀、计量螺杆等附件，适配不同的给料精度要求。设计过程中优先考虑了加工与装配的工艺性，仓体板材采用常规冷轧钢板折弯焊接成型，所有焊缝均做打磨处理，内壁光滑无凸起，避免物料残留挂壁；支撑框架的方管采用标准规格型材，无需特殊定制加工，可有效降低制造成本，各连接部位的安装孔位均做同轴度校核，现场装配时无需二次配钻即可快速组装。安装边界方面，支腿底部的地脚板间距适配多数中小型注塑机的进料口周边安装空间，整体高度可根据下游设备的进料口高度做适应性调整，仓体上部的敞口尺寸足够容纳常规吸料机的出料枪头，无需额外改造即可对接现有集中供料系统。日常使用过程中，翻盖的铰接间隙预留了足够的活动余量，长期使用无卡滞问题，锥形下料段的内壁可根据物料特性做抛光或衬塑处理，进一步降低物料与仓壁的摩擦阻力，针对流动性较差的改性塑料，也可在锥段外壁加装振动电机辅助下料，框架的横梁位置可作为附件安装基准，无需额外焊接支架即可固定相关配套部件。
