工业设备壁挂式承重支撑安装支架

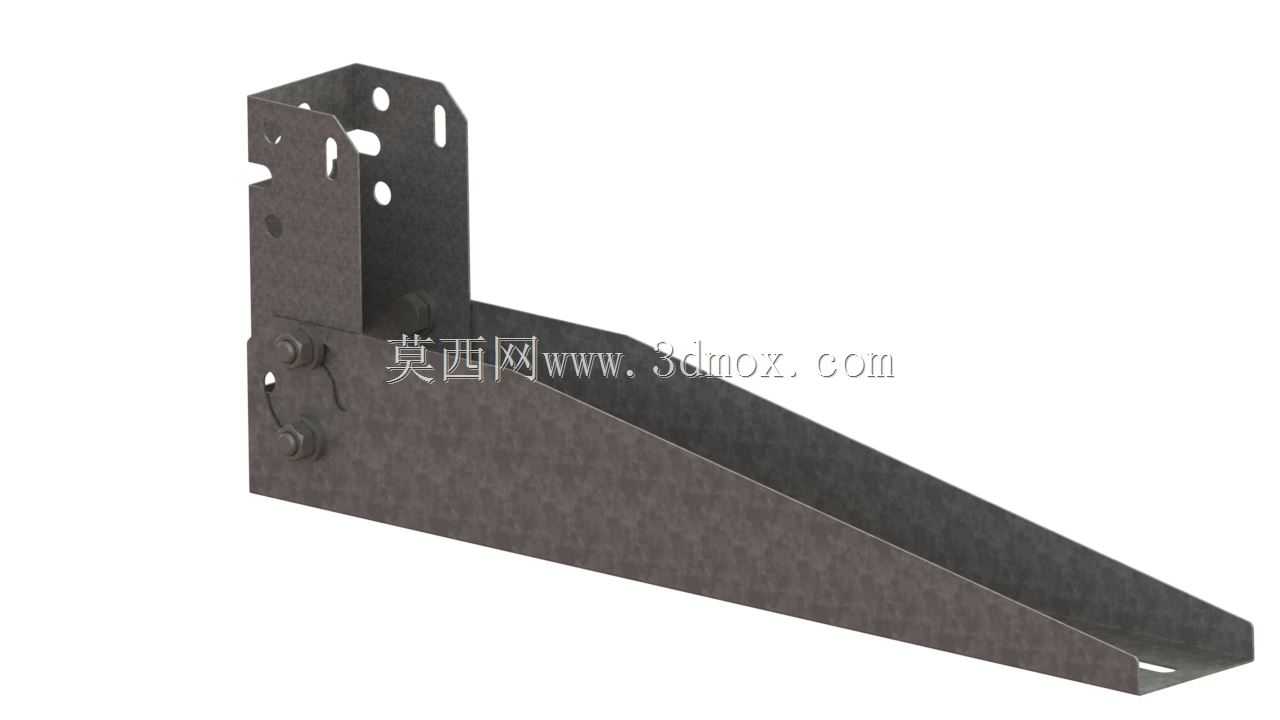

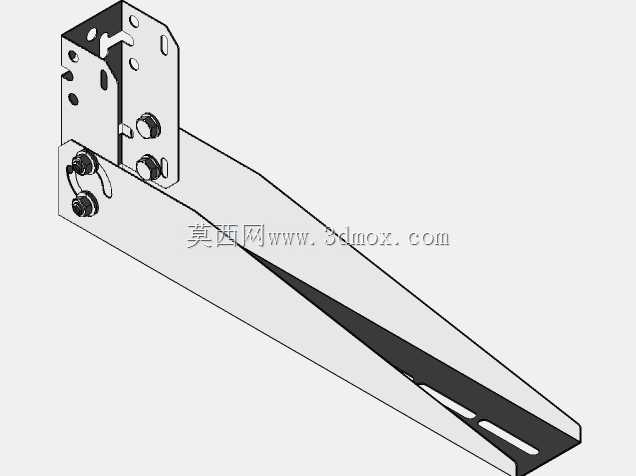

这款壁挂式支撑构件主要面向工业现场的轻型设备侧装需求，常见于车间立柱侧装控制模块、厂房墙面挂载小型动力单元、设备机架外侧拓展安装辅助功能组件等场景，替代传统落地式支架节省地面操作空间，适配狭窄通道旁的设备布设需求。从结构设计来看，整体采用折弯钣金拼焊成型，竖向安装板预留多组不同孔径的安装孔位，既可以适配膨胀螺栓在混凝土墙面固定，也能通过T型螺栓配合铝型材机架完成锁紧，不同孔位的间距设置覆盖了市面主流小型工业设备的安装孔距标准，无需现场二次扩孔即可完成对位安装。斜向支撑臂采用变截面三角受力结构，从竖向板底部延伸至水平托板外端，形成稳定的三角承重体系，相比直臂式支架可降低30%左右的根部弯矩，避免长期承重后安装根部出现塑性变形，托板末端预留的定位缺口可配合设备底部的定位凸台完成快速对位，减少安装过程中的对位调整时间。设计阶段充分考虑了安装边界限制，竖向安装板的宽度控制在常规墙面立柱的安装面宽度范围内，不会出现支架超出安装面边缘的干涉问题，斜撑的下倾角度经过受力仿真优化，在保证托板水平承重能力的前提下，尽可能压缩支架向外延伸的垂直距离，避免支架突出过多影响现场通道通行。支架的折弯圆角均采用钣金加工通用R角参数，无需定制特殊折弯模具即可完成批量加工，焊接位置集中在构件内侧，外侧无明显焊瘤凸起，表面做喷塑防锈处理，适配车间多尘、潮湿的复杂工况。实际使用过程中，这类支架可承载15kg以内的轻型工业设备，安装时仅需先将竖向板固定在安装基面，再将设备放置在水平托板上锁紧固定即可，无需额外搭建辅助支撑结构，对于需要经常调整设备安装高度的场景，竖向板上的长圆孔可支持上下20mm范围内的高度微调，适配不同的操作视线高度需求。
