注塑模具顶杆切割研磨专用工装夹具

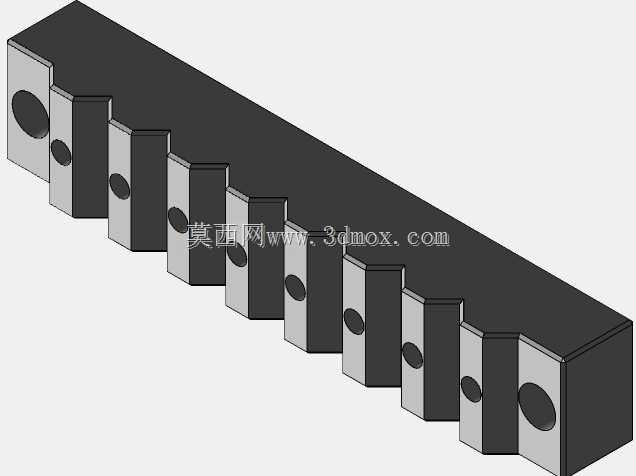

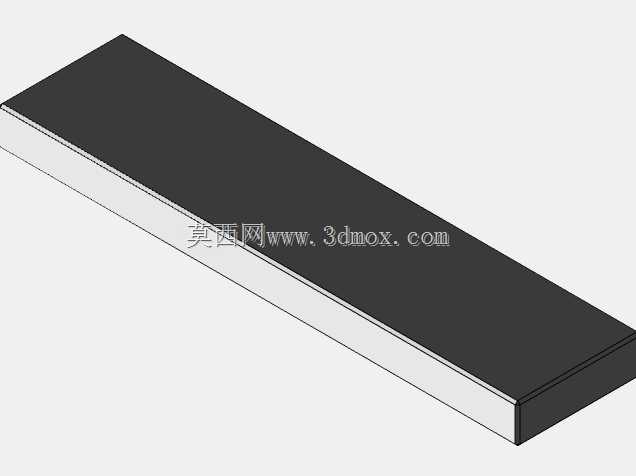

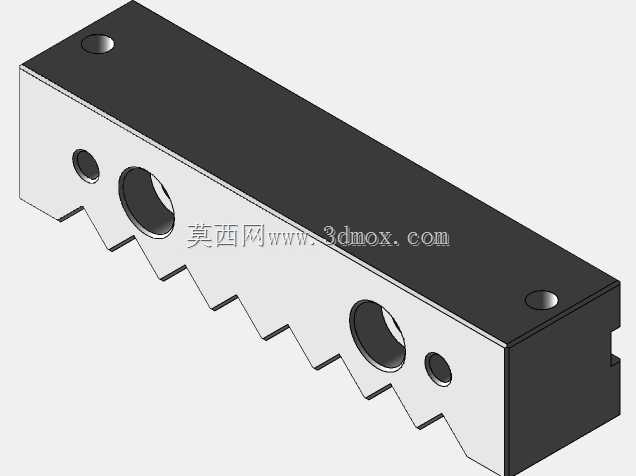

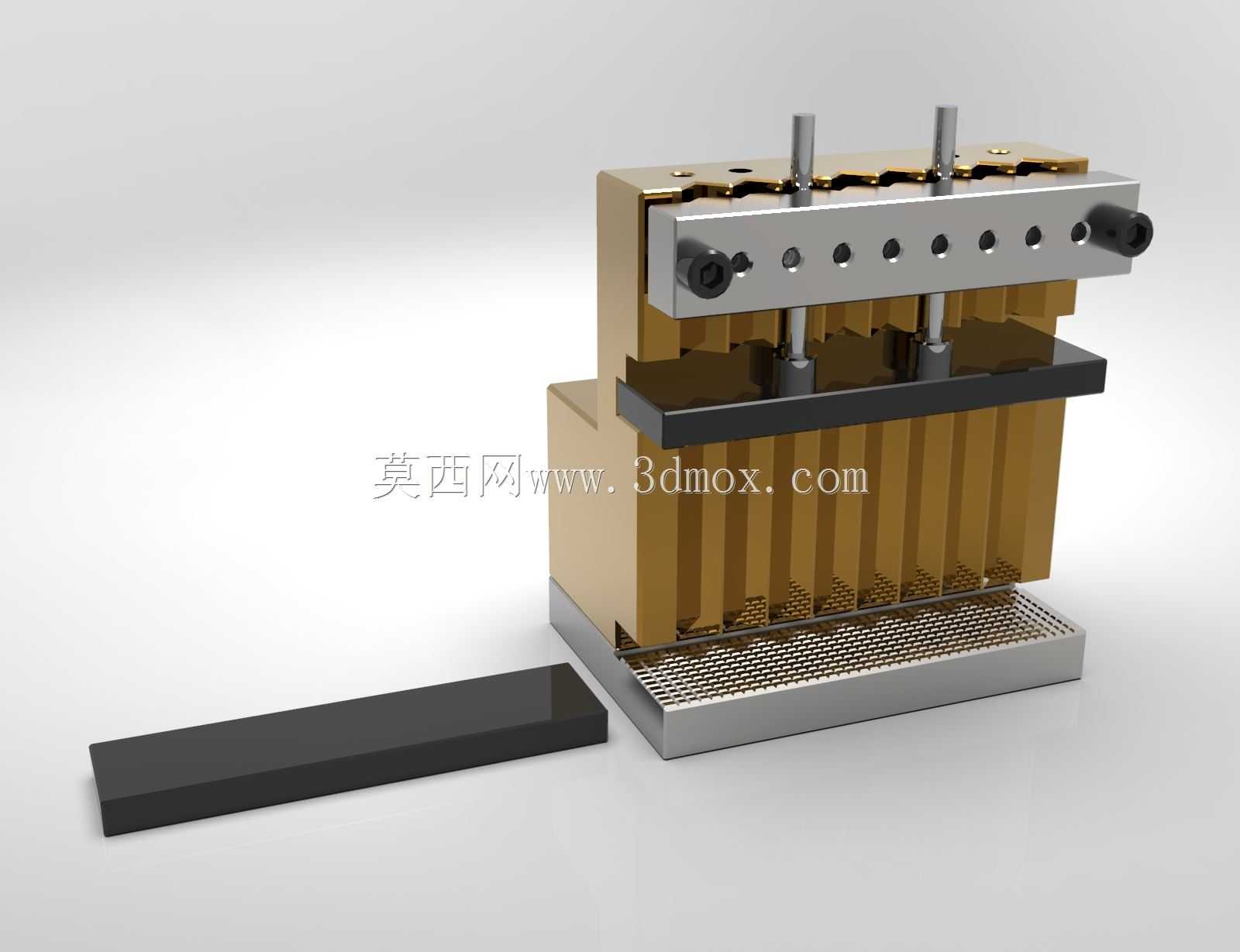

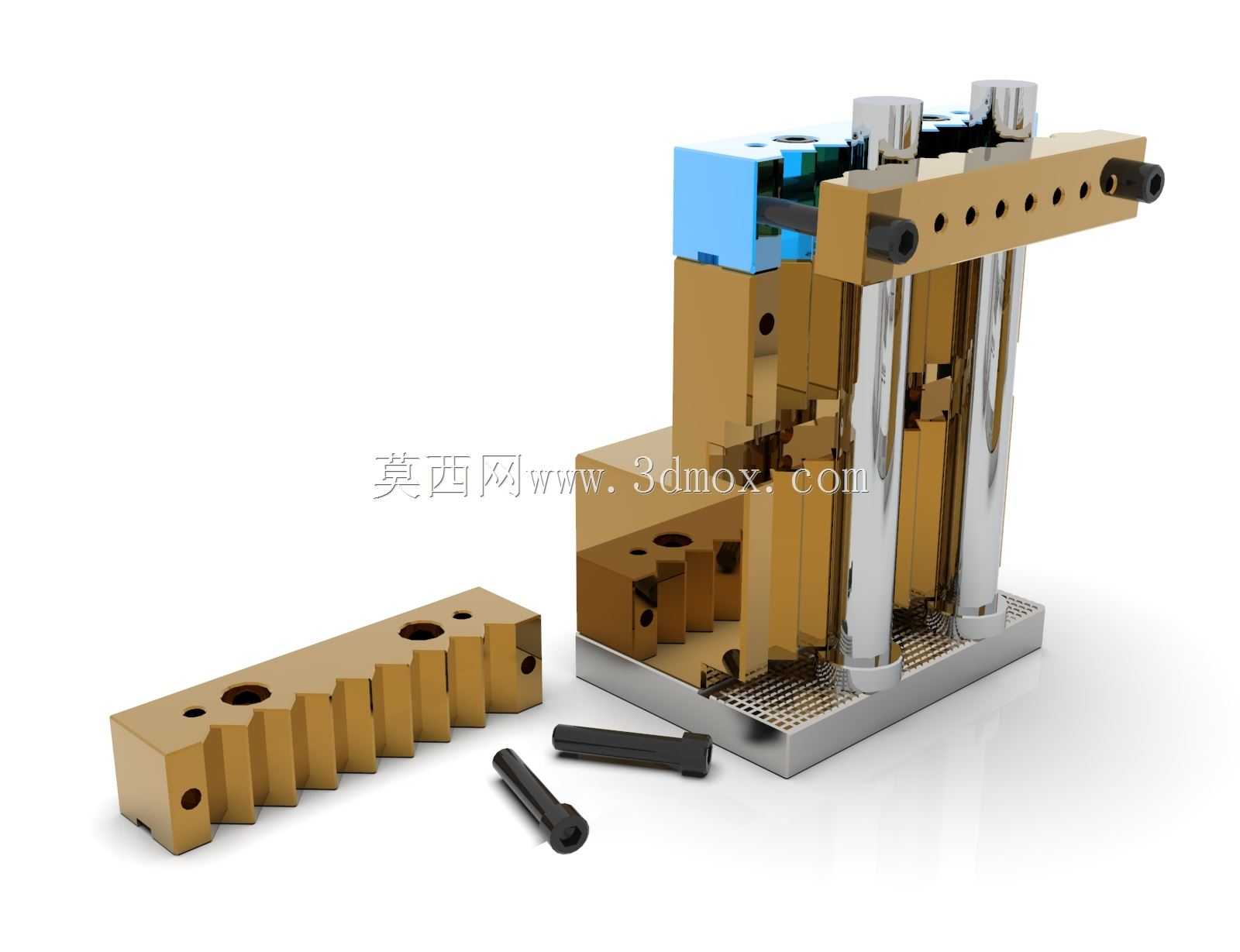

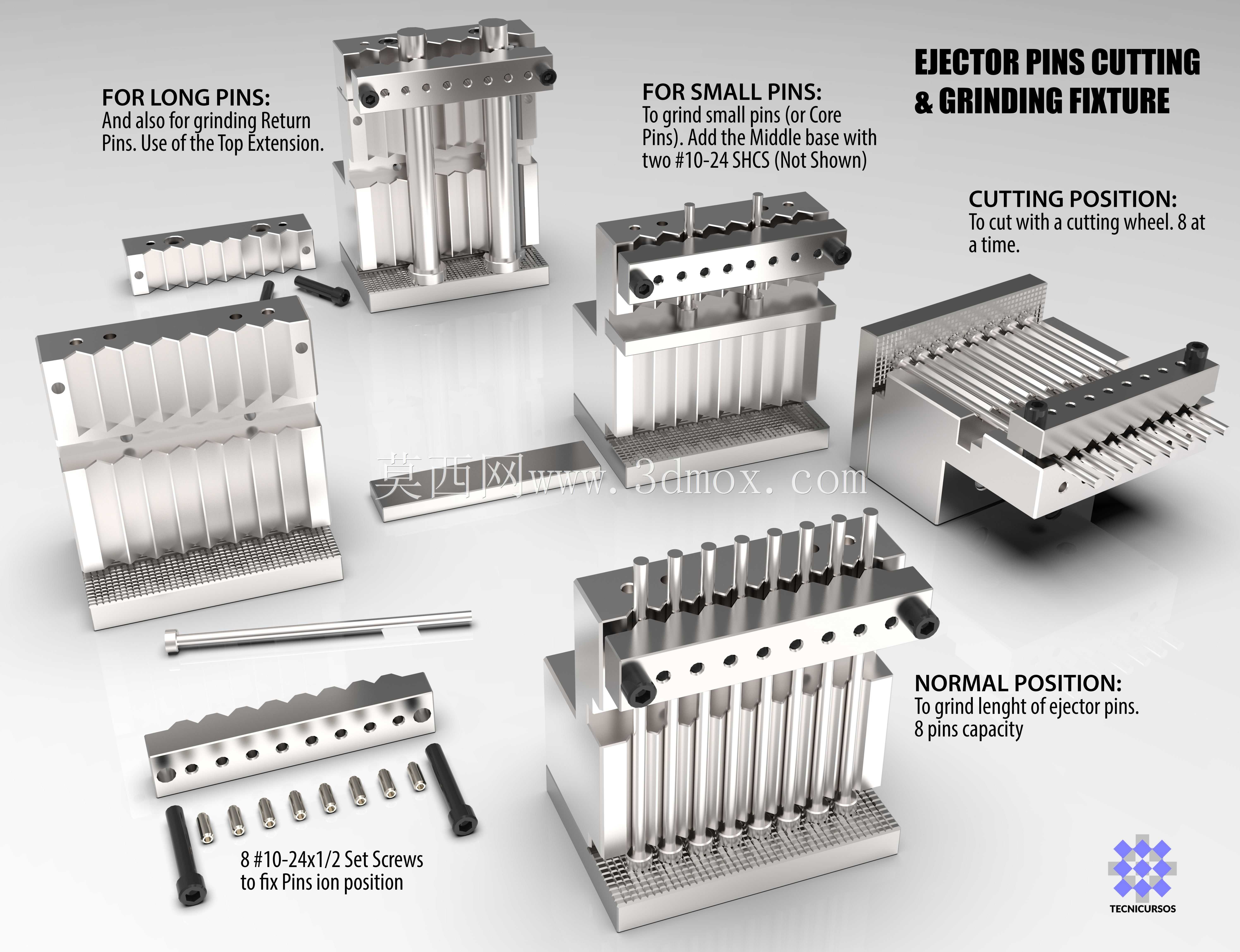

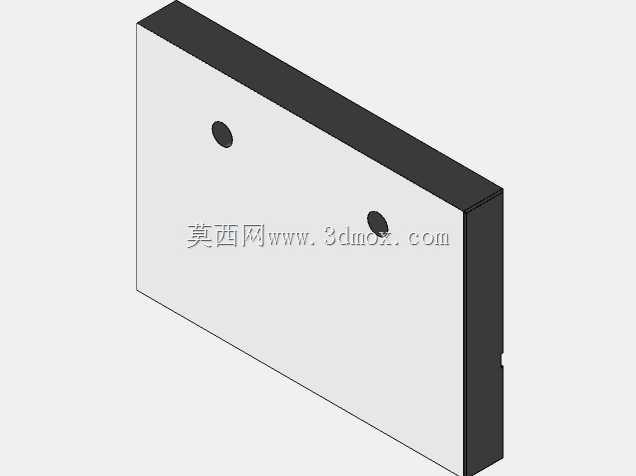

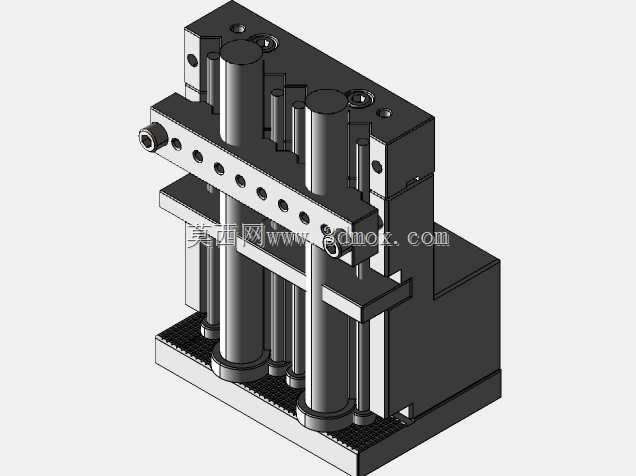

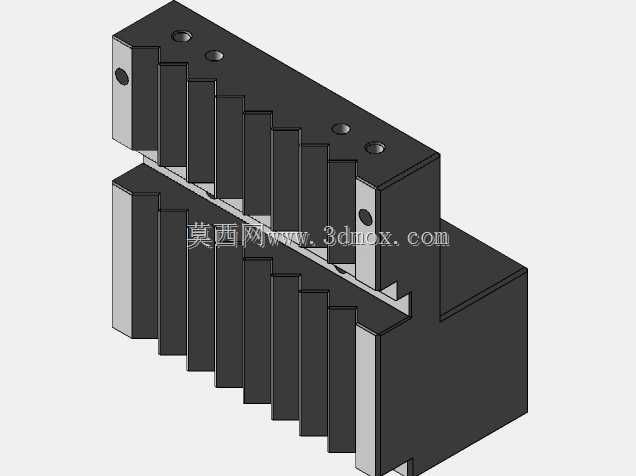

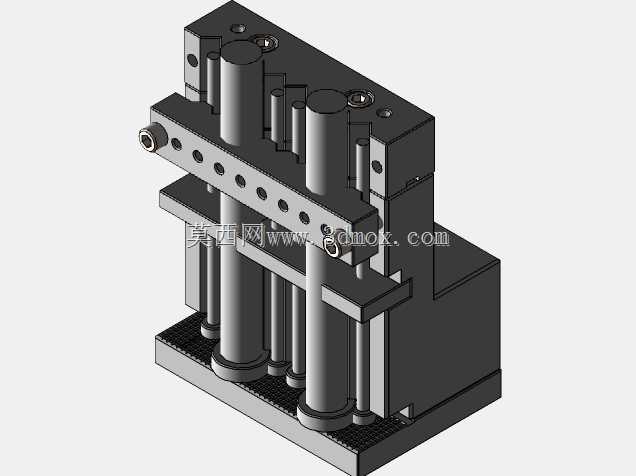

在注塑模具的量产制造与日常运维环节，顶杆作为脱模系统的核心执行零件，其长度精度、端面平整度直接决定塑件脱模质量，一旦顶杆长度偏差超差，轻则导致塑件表面顶出凸痕、脱模变形，重则引发顶杆卡滞、模具型腔损伤，而单套模具往往需要配置数根甚至上百根不同规格的顶杆，传统单根装夹切割、逐根打磨的作业方式效率极低，且装夹定位误差难以控制，无法满足模具车间批量顶杆的加工精度需求。这套专用夹具正是针对这一车间实际痛点设计，整体采用模块化分体结构，可适配不同直径、不同长度规格的顶杆加工需求，无需针对单一规格顶杆定制专属工装。夹具主体采用高刚性合金钢材加工，底座设置密集排布的定位孔位，可同时装夹8根同规格顶杆，配合切割工位的定位挡块，可实现单次走刀完成多根顶杆的定长切割作业，切割工位的挡块位置可根据顶杆目标长度快速调整，调整后通过侧面锁紧螺钉固定，重复定位精度可控制在0.02mm以内，完全满足模具顶杆的长度公差要求。针对小直径细顶杆的加工需求，夹具可加装中间定位基座，避免细顶杆装夹时出现悬伸过长、切割受力弯曲的问题，配合顶部的延伸定位套，还可完成回程顶杆这类长尺寸零件的端面研磨作业，研磨工位设置水平定位基准面，装夹后顶杆端面与基准面垂直度偏差不超过0.01mm，研磨后无需二次找正即可直接装配使用。夹具的装夹结构采用侧压锁紧方式，通过8颗10-24规格的紧定螺钉实现顶杆的径向锁紧，锁紧力均匀分布，不会对顶杆表面造成压伤，同时装夹拆卸操作便捷，单批次工件装夹耗时不超过2分钟，相比传统单根加工方式作业效率可提升6倍以上。从安装边界来看，夹具底座采用标准平口钳夹持尺寸设计，可直接固定在普通台钻、小型切割机、平面磨床的工作台上，无需额外制作连接法兰，整体外形尺寸紧凑，不占用过多工作台面空间，闲置时可直接收纳在工具柜中，适配模具车间多工位流转的作业需求。在实际使用过程中，该夹具可覆盖车间90%以上规格顶杆的切割、研磨加工需求，从根本上解决了顶杆加工效率低、精度一致性差的问题，大幅减少了顶杆装配时的配磨工作量，缩短模具装配与维修的周期。
