管道焊接用管支架定位压紧夹具结构

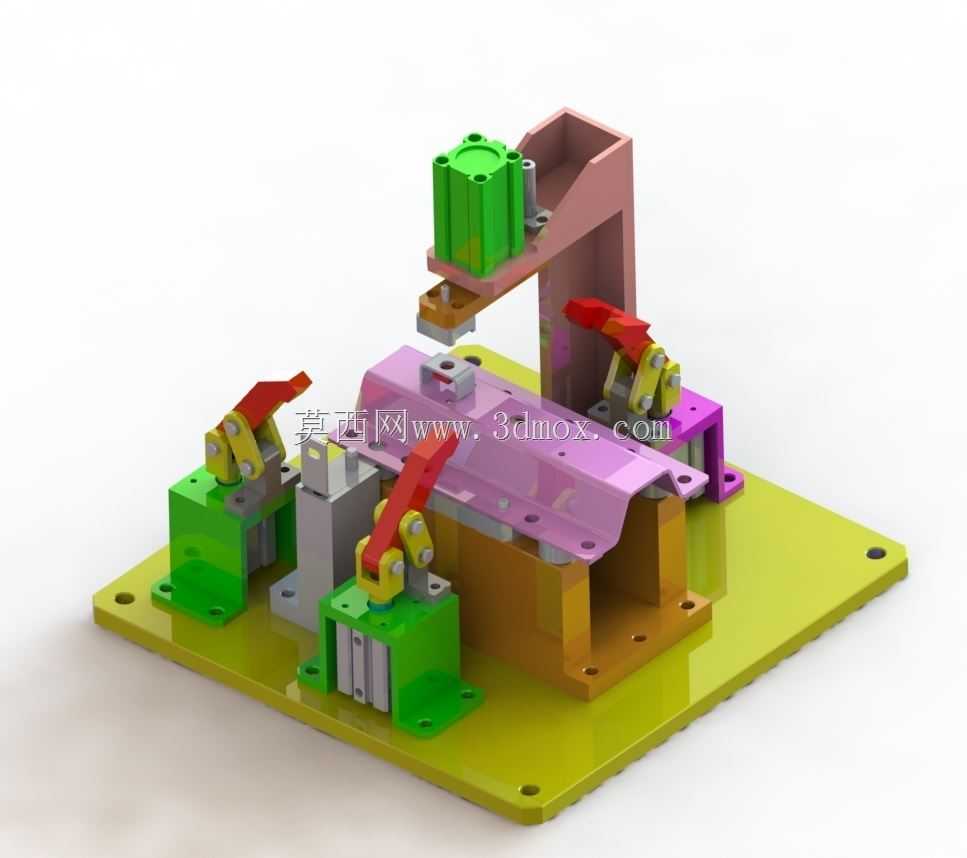

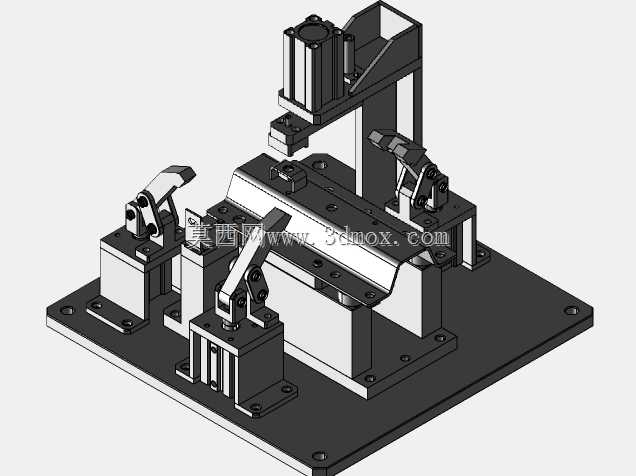

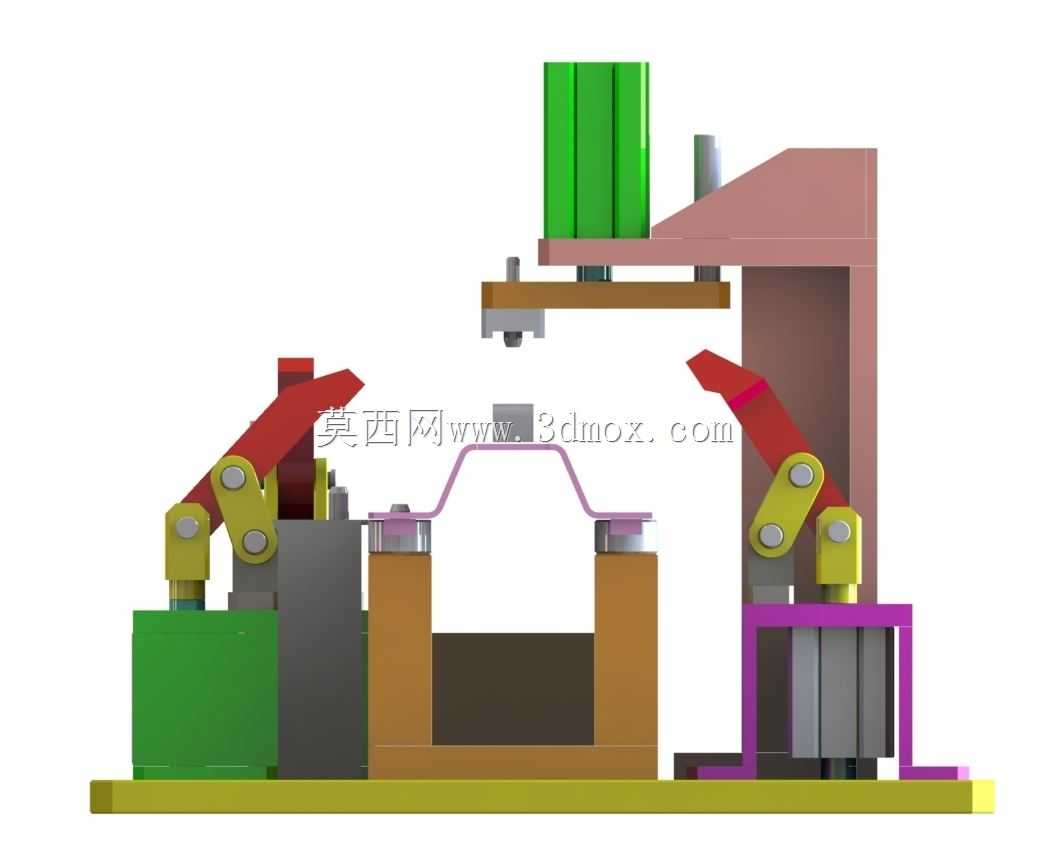

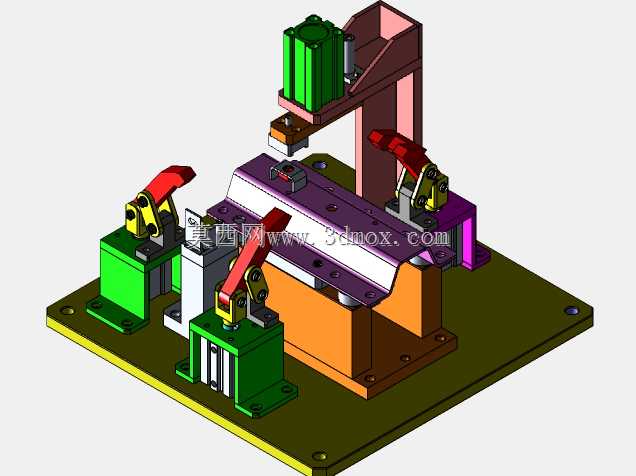

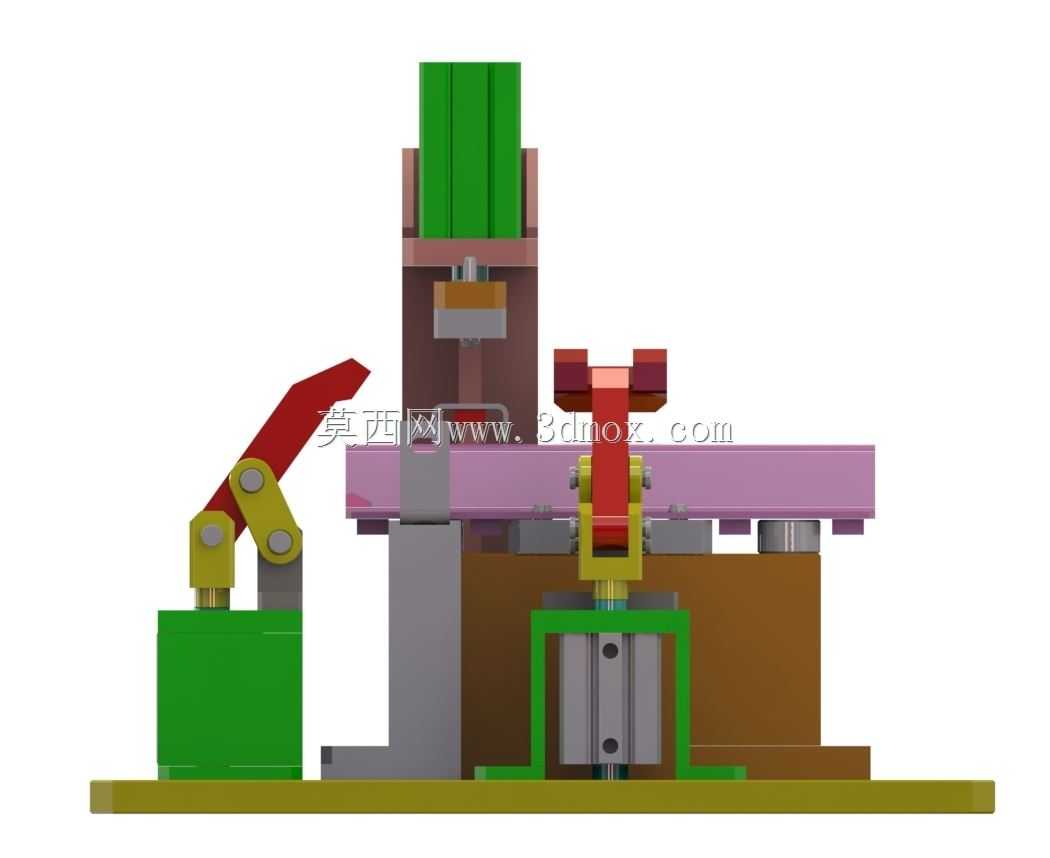

这套夹具主要应用于金属管道预制、管件组焊的生产场景，针对管支架类零件焊接工序中工件易移位、组对精度差的痛点设计，可直接安装在标准焊接工作台台面使用，适配车间常规的手工电弧焊、氩弧焊等焊接作业场景，也可配合小型焊接变位机完成环缝、角接焊缝的连续焊接作业。整套夹具以带安装孔的加厚底板作为承载基座，底板四周预留的沉头安装孔可通过T型螺栓与工作台T型槽快速固定，安装边界可适配多数车间现有焊接工位的台面尺寸，无需额外改造工位基础。夹具的定位逻辑采用粗定位与精定位结合的方式，底部设置的仿形支撑块完全贴合管支架工件的底部曲面与平面轮廓，工件放置后可快速完成初始位置找正，避免人工组对时反复调整位置的耗时问题。压紧机构采用多组手动快速夹钳布局，分别对应工件的法兰边、管体连接端、支架立板位置，夹钳的压头位置可根据工件实际尺寸做小范围调整，压头端部包覆有耐高温非金属垫层，避免压紧过程中在工件表面留下压痕，同时可缓冲焊接过程中工件受热产生的微量变形应力，防止焊缝冷却后工件出现尺寸超差。夹具上方设置的立式压紧模组可针对管支架与对接管件的连接位置施加垂直方向的压紧力，保证对接面贴合间隙控制在焊接工艺要求的范围内，减少焊接烧穿、未焊透等缺陷的产生。整套夹具的所有定位块、压头组件均采用模块化设计，磨损后可单独拆卸更换，无需整体报废夹具，日常维护仅需定期在夹钳铰接点加注润滑脂即可，维护成本较低。在实际生产使用中，这套夹具可将单件管支架的组对装夹时间缩短六成以上，焊接后的工件形位公差可稳定满足管路装配的精度要求，无需后续大量的校形工序，适合中小批量管支架类零件的焊接生产使用，也可通过更换定位块组件适配同系列不同规格尺寸的管支架焊接作业，具备一定的柔性生产适配能力。
