CNC工作台偏心夹紧工装结构设计

这款偏心夹紧结构主要面向小型CNC雕刻机、数控镂铣机的T型槽工作台使用场景，针对小尺寸平面工件的快速装夹需求设计，解决了传统压板装夹调整繁琐、占用工作台有效加工空间大的痛点。从实际加工场景来看，很多小型非金属、薄金属平面工件加工时，走刀路径往往覆盖工件大部分表面，传统带立柱的压板夹具容易干涉刀具路径，这款夹具的整体布局将操作手柄设置在夹紧轮侧方，夹紧状态下整体高度仅略高于被夹工件边缘，能最大程度避让刀具走刀范围，减少装夹避让带来的路径规划麻烦。

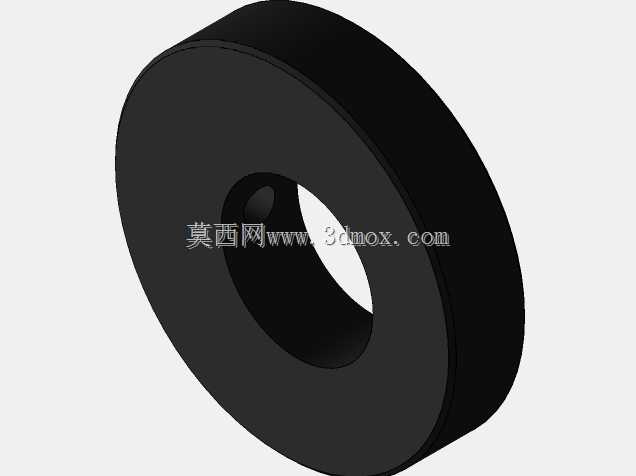

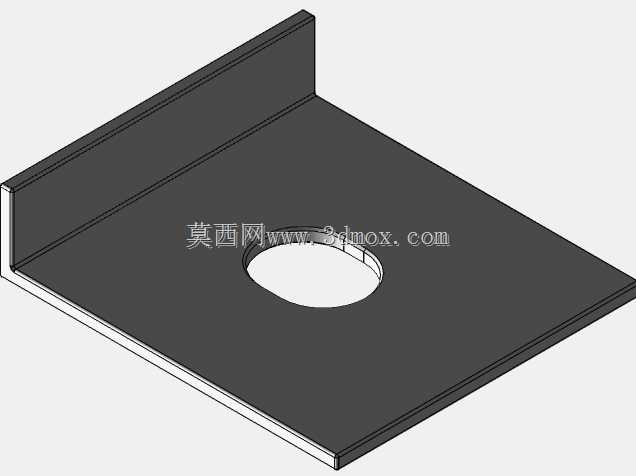

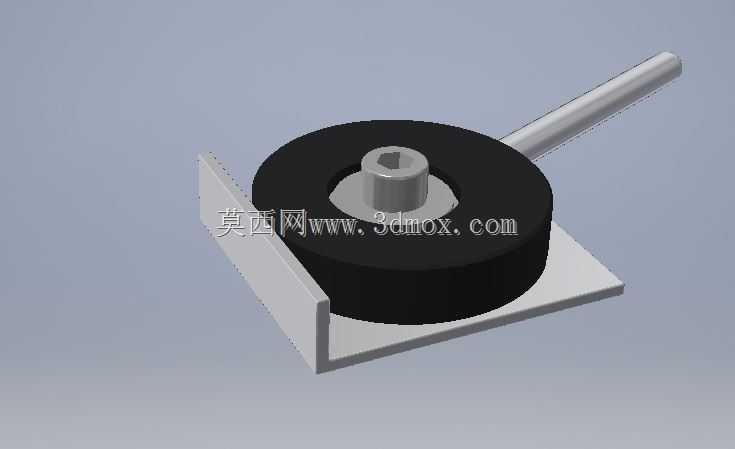

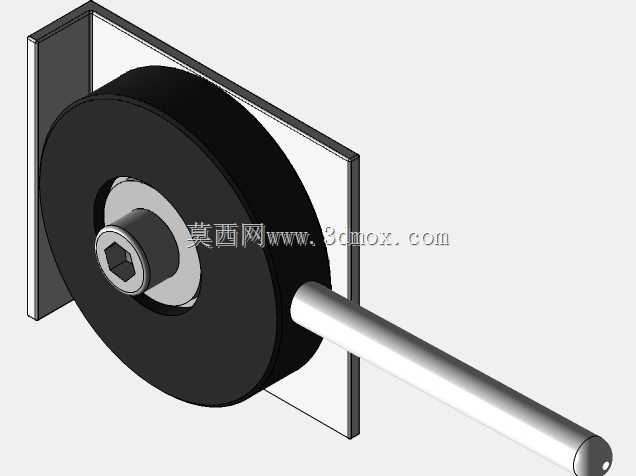

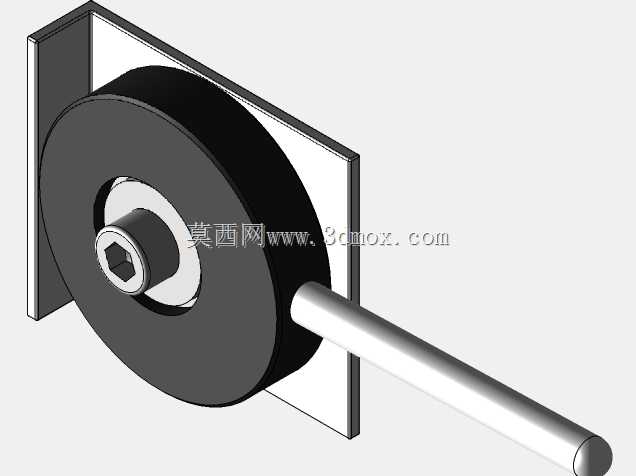

结构设计上采用偏心轮自锁原理，核心夹紧部件为带偏心安装孔的黑色压紧轮，中心采用内六角紧固件作为偏心转轴，扳动侧方的金属操作杆即可带动偏心轮转动，利用偏心距产生的下压力将工件压紧在工作台基准面上，自锁角度经过合理设计，加工过程中受切削振动影响不会出现松脱问题，手动操作无需额外工具，装夹单件工件的时间比传统螺栓压板缩短60%以上。底座采用L型折弯结构，其中垂直边可作为工件定位基准面，靠紧工作台T型槽的侧边或者预先固定的定位靠铁即可快速确定夹具安装位置，水平底座可直接卡入T型槽内，或者通过T型螺栓固定在工作台面上，不需要额外制作复杂的安装底座。

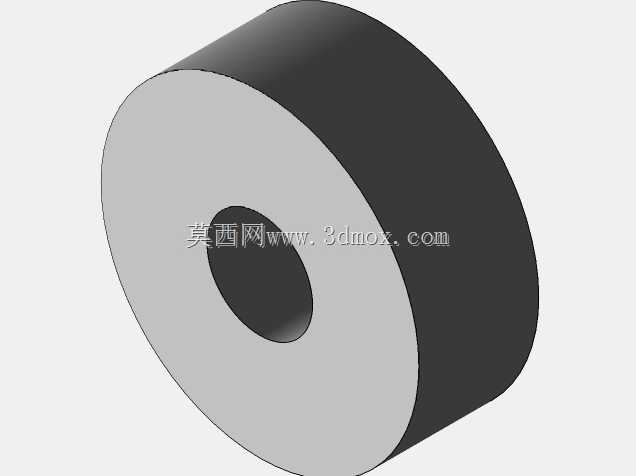

从安装边界来看，这款夹具适配10mm厚度的POM板材、薄铝板等常见平面工件的装夹需求，L型底座的水平边宽度控制在合理范围，不会过多占用工作台T型槽的安装位置，单套夹具可独立完成工件单边压紧，多套配合使用即可实现不同尺寸矩形工件的全周边固定。压紧轮采用大直径设计，与工件表面的接触面积更大，压紧时不会在软质工件表面留下明显压痕，对于表面质量要求较高的亚克力、铝板等工件，还可以在压紧轮接触面粘贴薄橡胶垫进一步保护工件表面。实际使用中既可以搭配L型定位边使用，也可以拆除垂直定位边，直接将底座作为平压板使用，适配不同的装夹场景，比如工件边缘超出T型槽位置时，可直接将底座放在工件表面，通过T型螺栓拉紧偏心轮实现反向压紧，使用灵活性远高于传统固定式夹具。

设计过程中充分考虑了加工制作的便利性，所有结构件都可以采用常见的板材、棒材通过普通铣削、钻削加工完成，不需要特殊的加工工艺，车间维修人员或者设备操作人员都可以自行制作适配自身工作台尺寸的变体结构，偏心轮的偏心距经过反复验证，既保证足够的压紧力，又不会因为扳动力过大导致操作费力，操作杆的长度经过优化，单手即可完成夹紧与松开操作，长时间批量装夹工件也不会产生明显的操作疲劳。
