重型C型G夹工装夹持工具结构

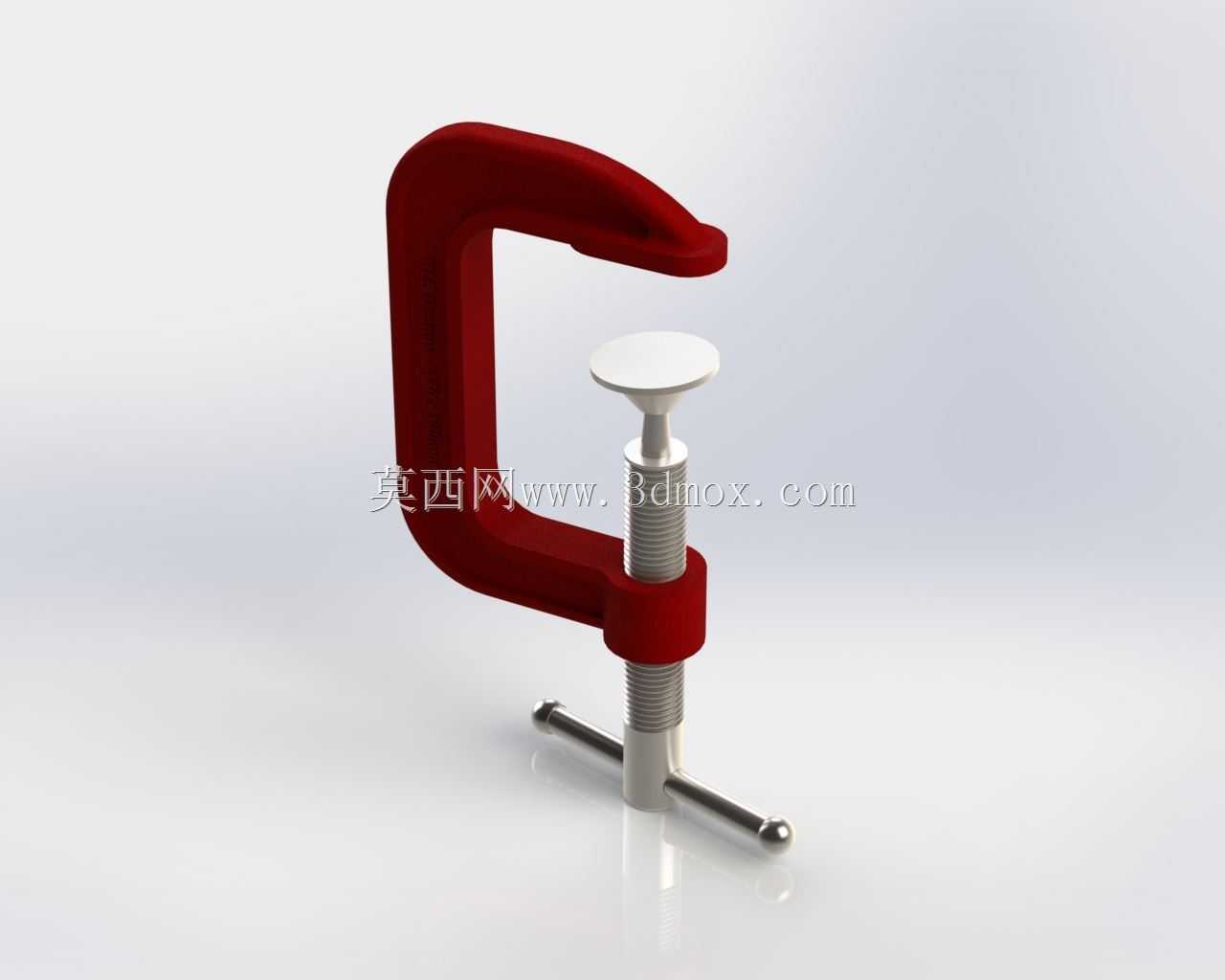

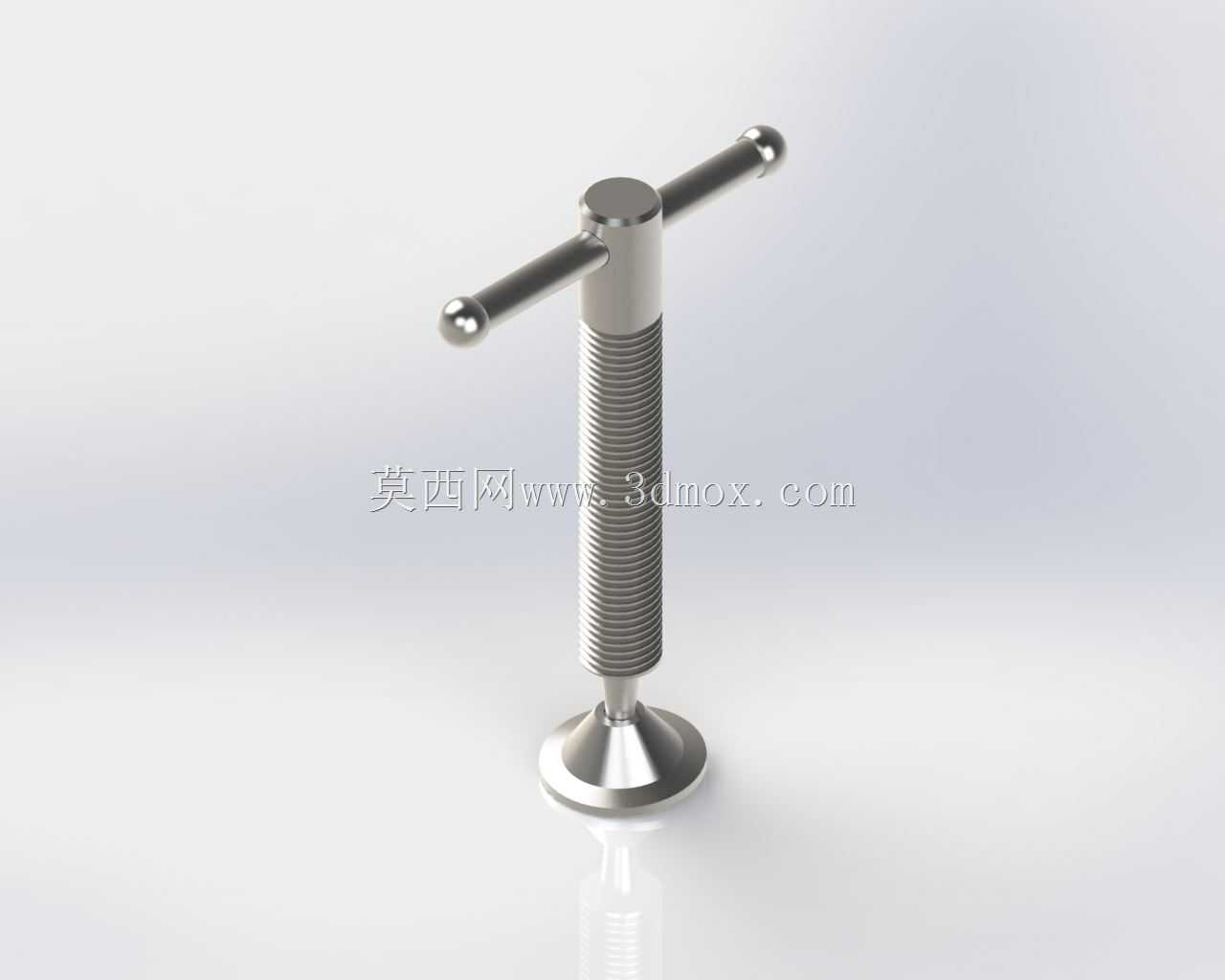

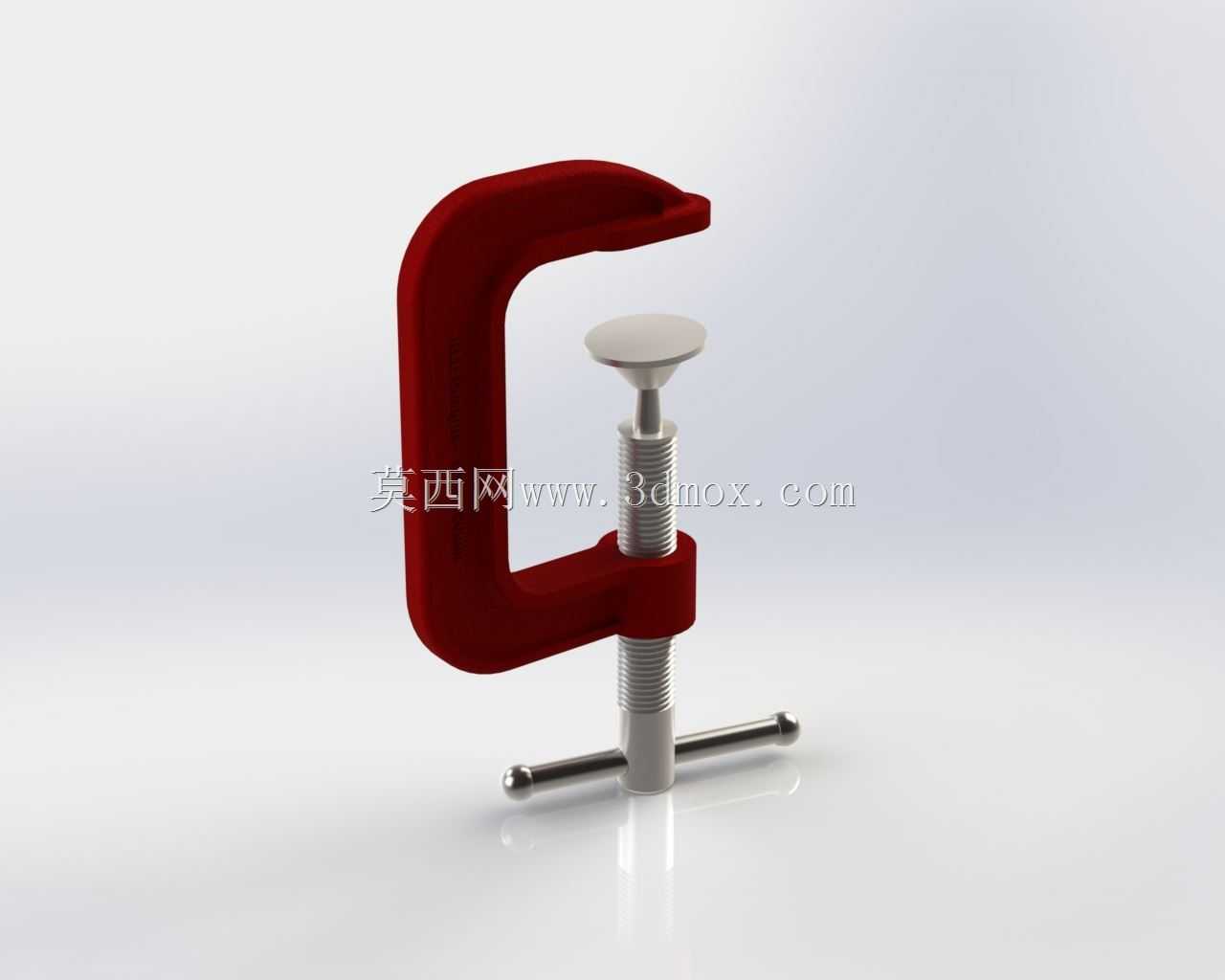

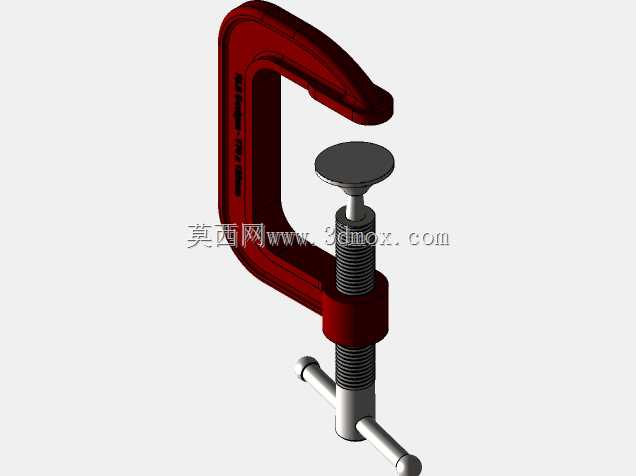

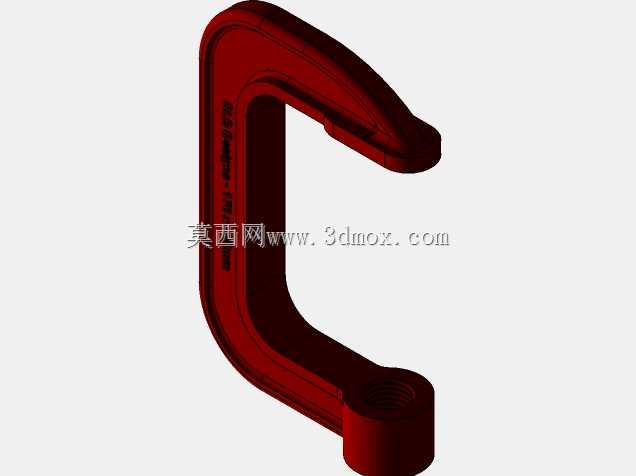

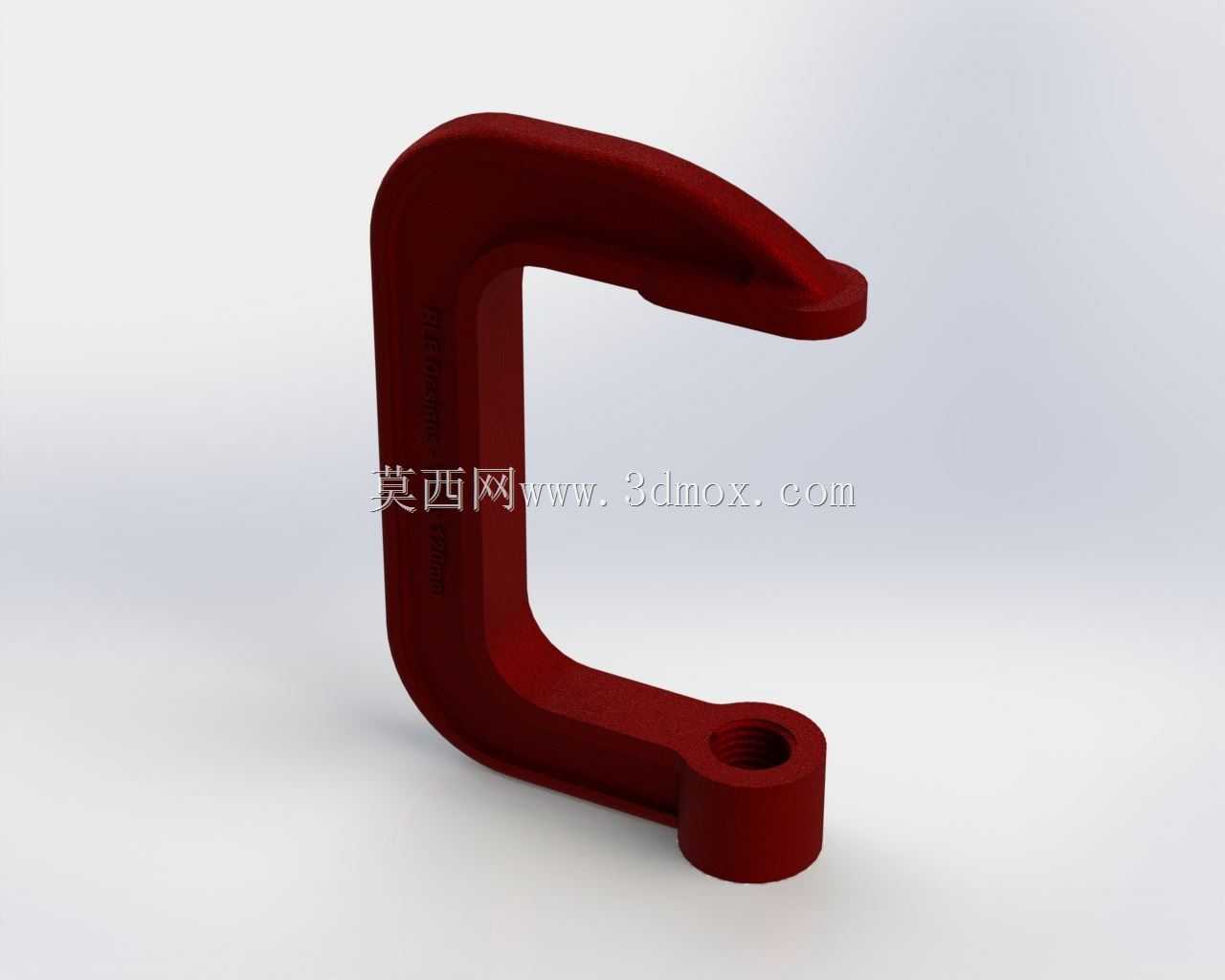

这款C型夹持工具是机械加工、装配维修、木工加工场景中极为常用的手动夹持器具，日常作业中常被用于工件临时固定、粘接施压、焊接对位、装配夹持等工况，能在没有专用工装的场景下快速提供稳定的夹持力，是车间工位、维修现场、小批量加工场景里的常备辅助工具。整体采用C型开口的框架结构，主体框架选用铸铁材质铸造成型，框架截面参考工字钢的截面形态设计，这种结构能在控制整体重量的前提下，大幅提升框架的抗扭、抗弯刚度，避免夹持受力时框架出现开口张开变形、螺杆偏斜的问题，相比等截面的矩形框架，工字钢截面的结构在同等材料用量下抗扭转阻力提升明显，能承受更大的夹紧载荷而不发生塑性形变。夹持动作通过T型手柄驱动螺杆实现，螺杆与框架下端的螺纹孔配合，转动T型手柄即可带动螺杆沿轴向进给，螺杆顶端设置有圆形压盘，压盘与螺杆端部采用活动连接结构，夹紧过程中压盘可以自适应贴合被夹持工件的表面，避免螺杆转动时刮伤工件表面，同时保证夹持力均匀分布在接触面上，不会出现局部应力集中压伤工件的情况。设计过程中需要重点控制C型框架的开口深度与开口高度两个核心边界尺寸，开口高度决定了该夹具能够适配的工件最大厚度，开口深度则决定了夹具能够伸入工件边缘的最大距离，这两个参数直接决定了夹具的适用范围；同时需要校核螺杆的螺纹强度与框架的受力变形量，保证在最大夹持力下，框架的开口变形量在允许范围内，螺杆不会出现螺纹滑牙、杆体弯曲的问题。螺杆尾部的T型手柄长度经过力矩匹配设计，手动转动手柄时，普通人的手力即可驱动螺杆产生足够的夹紧力，不需要额外借助加力杆，避免过载导致框架或螺杆损坏。压盘的端面做了平面度处理，保证与工件接触时贴合紧密，不会出现点接触导致的夹持不稳。日常使用中，这类夹具可以成对配合使用，在长条形工件的装夹、板材粘接施压、小型零件焊接定位时，多组G夹配合可以实现多点位均匀夹持，保证工件在加工过程中不会出现位移、翘曲。针对不同的使用场景，还可以在压盘端面加装橡胶垫、铜垫等防护附件，避免夹伤表面精度要求较高的工件，比如铝件、塑料件、漆面工件的夹持作业。框架的C型弧形过渡位置做了圆角处理，避免应力集中导致框架在受力时从转角处断裂，铸造后框架经过时效处理，消除内部铸造应力，长期受力使用也不会出现框架变形、夹持精度下降的问题。螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更耐磨，适合频繁夹紧、松开的反复作业场景，长期使用螺纹磨损量小，能保持稳定的夹紧力输出。
