嵌入式卡扣连接固定盒结构设计

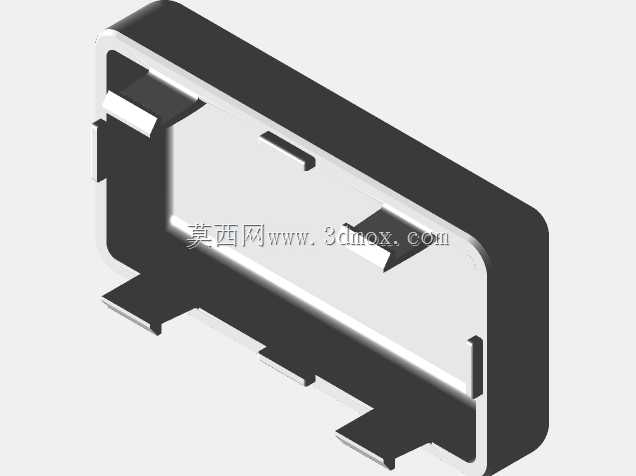

这类卡扣式固定盒多应用在小型电子模组、传感元件的舱内固定场景，常见于工业控制柜内部走线旁的模块安装、小型消费电子内部元器件限位、桌面小型外设的内置组件固定场景，替代传统螺丝锁附的装配方案，能大幅缩减产线装配的工时消耗，也方便后期运维时的模块拆换，不需要额外工具即可完成拆装操作。从结构设计逻辑来看，整个盒体采用单侧开口的框型结构，侧壁预留的弹性卡扣臂是核心功能结构，卡扣的倒扣角度设置在7度左右，既保证装配后足够的扣合预紧力，避免受设备运行振动影响出现松脱，也能控制拆卸时的按压力度在合理区间，不会因为扣合过紧导致拆卸时卡扣臂断裂。盒体底部延伸出的三个定位插片，对应安装基座上的预留卡槽，装配时先将插片对准卡槽推入，再按压盒体让侧壁卡扣卡入基座的扣位，整个装配过程不需要额外紧固件，定位精度能控制在0.2mm以内，完全满足小型电子元件的安装定位要求。盒体的内侧边缘做了0.3mm的倒角处理，避免内置模块装入时被锐边刮伤表面线路，卡扣臂的根部做了R0.8的圆角过渡，能分散反复拆装时的应力集中，提升卡扣结构的疲劳寿命，按照常规工程塑料的性能参数计算，这类卡扣结构能承受至少500次反复拆装不会出现断裂失效。外形尺寸方面，盒体整体为圆角矩形轮廓，边角R角设置为3mm，避免尖锐边角在装配过程中划伤操作人员或相邻线材，安装边界上，底部插片的伸出长度为4mm，插入基座卡槽后能提供足够的抗拔脱力，侧壁卡扣的突出高度为1.5mm，对应基座上的扣位深度设置为1.2mm，预留0.3mm的装配公差余量，能适配注塑生产时的尺寸波动，不会因为生产公差导致装配卡滞或者扣合过松。盒体的侧壁厚度均匀控制在1.8mm，符合注塑成型的壁厚设计要求，避免出现缩痕、填充不足等注塑缺陷，表面没有多余的装饰结构，完全以功能实现为核心设计导向，内壁预留的两个小型凸台，用于支撑内置模块的底部，避免模块直接贴在盒体底部，预留0.5mm的间隙可以容纳少量布线空间，也能提升盒体内部的空气流通性，帮助内置元件工作时的热量散出。在实际选型应用时，需要确认安装基座的卡槽位置与扣位开孔尺寸和该盒体的安装边界匹配，内置模块的外形尺寸不能超过盒体内部的容纳空间，同时要根据使用环境的温度要求选择对应性能的成型材料，如果是在高温环境下使用，需要更换耐温等级更高的工程塑料，避免高温下卡扣臂弹性下降导致扣合失效。
