英标双联墙壁电源插座结构设计

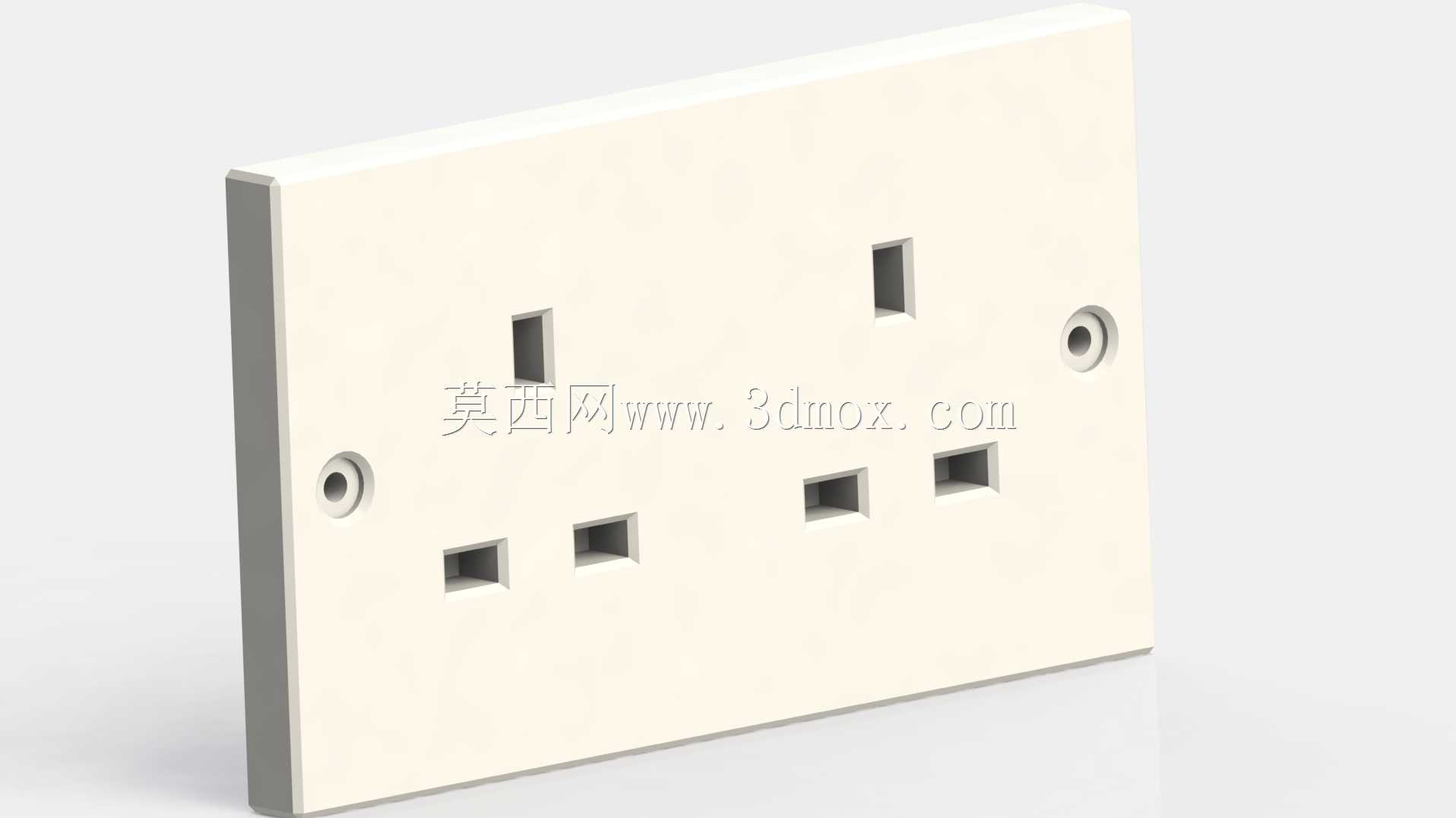

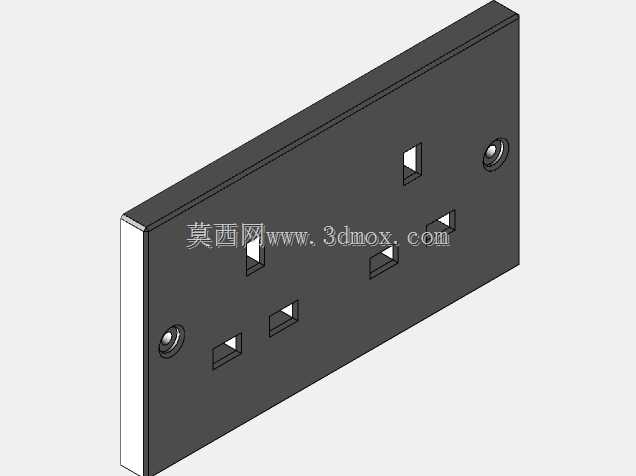

这款双联英标墙壁插座的三维结构设计，完全贴合民用及商用建筑室内配电场景的实际使用需求，可适配英式标准插头的取电需求，常见于港式住宅、英标体系办公场所、涉外酒店客房、出口型精装楼盘的墙面配电点位布设。在实际工程应用中，这类插座需要同时兼顾安装适配性、使用安全性与结构耐用性，设计阶段首先要敲定面板的安装边界，常规86型暗装底盒的安装孔距为60mm，面板整体外轮廓尺寸控制在86mm×86mm的通用规格范围内，厚度方向突出墙面的尺寸不超过10mm，避免突出过多造成磕碰或积灰问题。面板上的两个安装固定孔做了沉台设计，安装完成后可搭配装饰盖帽遮盖螺丝头，兼顾外观整洁度与防护性能，防止螺丝长期暴露在潮湿环境中出现锈蚀。插座的插套布局严格遵循英标BS1363规范，每组插孔包含一个接地极插孔与两个载流极插孔，两组插孔之间预留足够的插拔间距，即使同时插入两个较大尺寸的英式插头也不会出现互相干涉的情况，避免出现一个插头占用两个插孔位置的空间浪费问题。面板边缘做了微小的圆角过渡处理，没有尖锐棱角，既可以降低安装过程中划伤施工人员手部的概率，也能减少日常使用过程中磕碰造成的面板崩边问题。面板背部的结构设计充分考虑与暗装底盒的适配性，接线端子的排布位置预留足够的接线操作空间，即使是2.5平方毫米的铜芯导线接入后，也不会出现导线挤压、线皮破损的隐患，载流部件的固定结构做了防松设计，避免长期插拔震动导致接线端子松动引发的接触不良、发热打火问题。面板表面采用哑光磨砂质感的平面设计，没有多余的装饰凸起，日常清洁时可以直接用抹布擦拭，不易残留清洁死角。从结构建模的角度来看，这款模型完整还原了插座的外部装配特征，面板的分型线、插孔的倒角、安装孔的沉台深度都做了精准还原，可用于家装配电点位的效果展示、电工实训教学的结构演示、出口电工产品的前期结构验证，也可以作为BIM建筑信息模型中室内配电构件的素材使用，帮助设计人员在三维布线阶段提前确认墙面点位的布设合理性，避免施工阶段出现插座与家具、装饰构件位置冲突的问题。
