化学实验室蒸馏器固定夹持支架结构

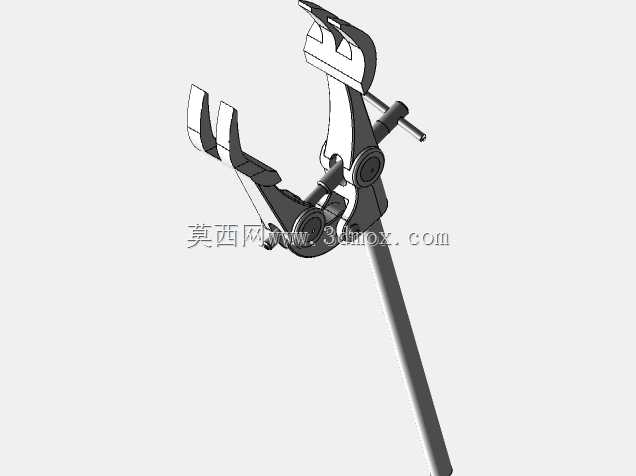

这套夹持固定结构主要面向化学分析、有机合成、教学实验等场景的蒸馏操作环节，核心作用是为玻璃材质的蒸馏烧瓶、冷凝管、接收瓶等易碎实验器具提供稳定的多点位支撑，避免实验过程中器具倾倒、接口松脱导致的试剂泄漏、实验中断甚至安全事故。整套结构以垂直金属立杆为核心承载主体，立杆底部与厚重的方形铸铁底座刚性连接，底座自身重量足够抵消上部夹持器具带来的倾覆力矩，常规使用场景下无需额外打孔固定在实验台面上，可直接平稳放置在平整的实验台表面，底座边缘做了圆角钝化处理，避免搬运、挪动过程中磕碰划伤操作人员。立杆表面做了防锈镀铬处理，既可以耐受实验室常见的弱酸碱试剂飞溅腐蚀，也能保证夹座滑动时的顺畅度，不会因为长期使用出现锈涩卡滞的问题。立杆上配套的两个可调节夹座，能够沿着立杆轴向任意调整高度位置，夹座侧面的锁紧旋钮拧紧后可以提供足够的抱紧力，保证夹持器具后不会出现下滑移位。每个夹座前端配套的万用夹采用双向可调结构，夹头内侧贴附耐温防滑橡胶垫，既可以适配不同管径的玻璃器具，从细口径的温度计套管到大口径的蒸馏烧瓶支管都能稳定夹持，橡胶垫的缓冲作用也能避免刚性夹头直接接触玻璃导致的器具碎裂。夹头与夹座之间采用球铰连接结构，可以在水平、垂直方向任意调整夹持角度，满足蒸馏装置搭建时不同角度的安装需求，不管是垂直固定蒸馏烧瓶，还是倾斜固定冷凝管都能轻松适配。设计过程中充分考虑了实验室操作的实际需求，所有调节旋钮都采用大尺寸滚花设计，操作人员佩戴丁腈防护手套时也能轻松拧动调节，不需要额外借助工具。整套结构的安装边界充分适配常规通风橱内的操作空间，底座占地面积小，不会过多占用实验台操作区域，立杆高度设置覆盖了从常压蒸馏到简单回流装置的搭建需求，不需要额外接长立杆就能完成多数常规蒸馏实验的装置组装。夹头的开合行程做了冗余设计，除了常规的玻璃实验器具，也可以临时固定温度传感器、搅拌器桨杆等小型实验配件，拓展了整套结构的使用场景。结构上没有复杂的传动或者易损部件，日常维护只需要定期清理立杆表面的试剂残留、在夹座滑动部位涂抹少量润滑脂即可长期稳定使用，夹头的橡胶垫出现老化腐蚀时也可以单独更换，不需要整体报废整套支架，降低了长期使用的维护成本。
