机加工工位工件定位夹紧工装

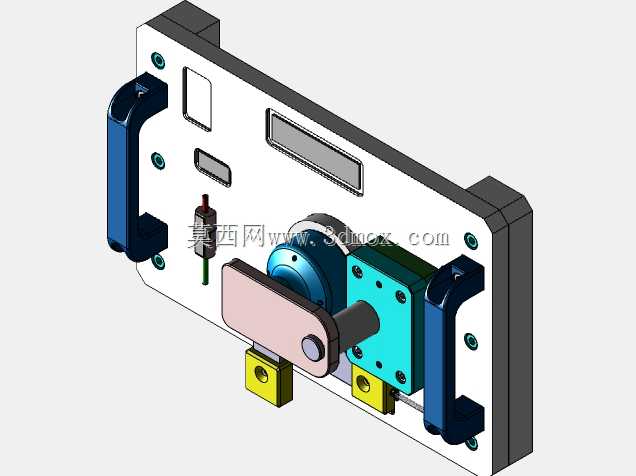

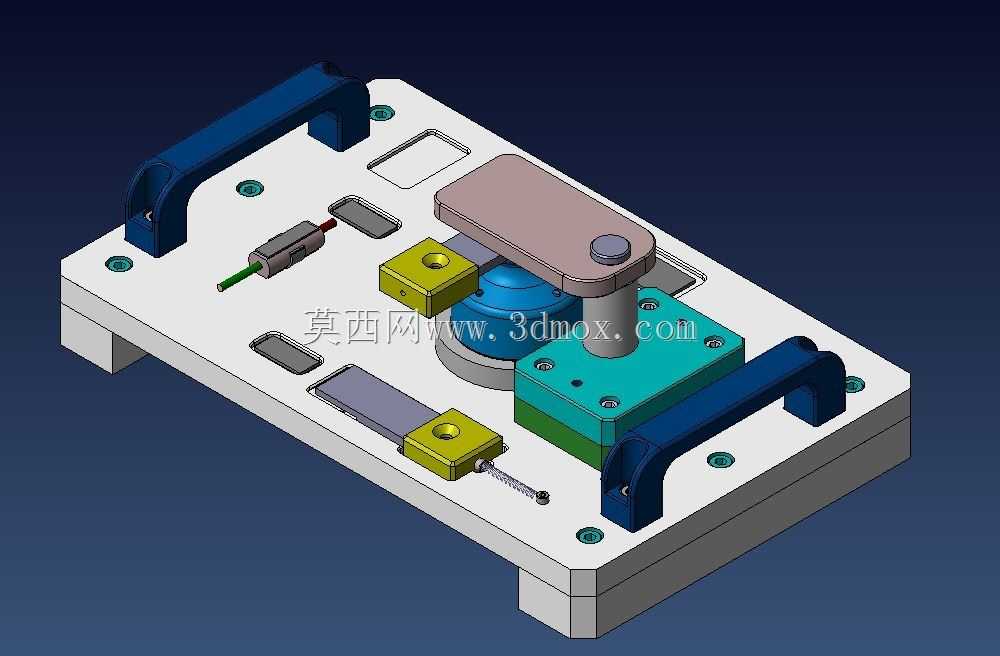

这套工装主要面向机加工工序间检测、小型零件铣削装夹场景设计，适配多品种小批量生产的快换装夹需求，在精密零件加工、工序尺寸检测环节可替代通用台钳实现工件的快速定位与夹紧，减少装夹找正的辅助时间。整套工装以带支脚的平板作为安装基体，平板上预设多组定位孔与安装槽位，可根据不同工件的外形调整定位元件的位置，无需重新制作整体基座，适配不同规格小型工件的装夹需求。基座两侧设置的U型把手采用圆弧过渡结构，表面做防滑处理，方便工装在不同工位间转运，也可通过基座上的沉头孔直接固定在机床工作台或检测平台上，安装时仅需匹配工作台T型槽间距即可完成固定，安装边界预留足够的操作空间，不会与机床主轴、检测探头发生运动干涉。工装的核心夹紧单元采用转角下压结构，压头接触面做了防滑处理，夹紧行程可通过下方的支撑柱进行调节，避免装夹时压伤工件已加工表面；两侧配置的滑动式定位块带弹簧复位结构，可对工件的侧向自由度进行约束，定位块的工作面镶嵌硬质合金垫片，长期使用磨损后可单独更换，无需更换整个定位组件。设计过程中优先考虑装夹的重复定位精度，所有定位元件的安装基准面均与基座底面做了形位公差约束，保证每次装夹的定位误差控制在0.02mm以内，满足精加工工序与精密检测的装夹精度要求。基座上预留的多个避让槽，一方面用于排出加工过程中产生的切屑，避免切屑堆积在定位面影响装夹精度，另一方面也为加工刀具、检测探针预留足够的运动空间，防止加工过程中刀具与工装发生碰撞。整套工装的操作逻辑符合一线操作人员的使用习惯，工件放置到位后仅需扳动夹紧手柄即可完成装夹，拆卸时松开手柄后压头自动抬升转开，无需额外操作即可取放工件，单工位装夹时间可控制在10秒以内，大幅提升工序流转效率。各功能模块采用模块化设计，夹紧单元、定位单元均可单独拆卸更换，当加工工件型号变更时，仅需更换对应规格的定位块与压头，即可快速适配新的工件装夹需求，降低工装迭代的成本。
