垂直式快速夹钳工装夹紧结构

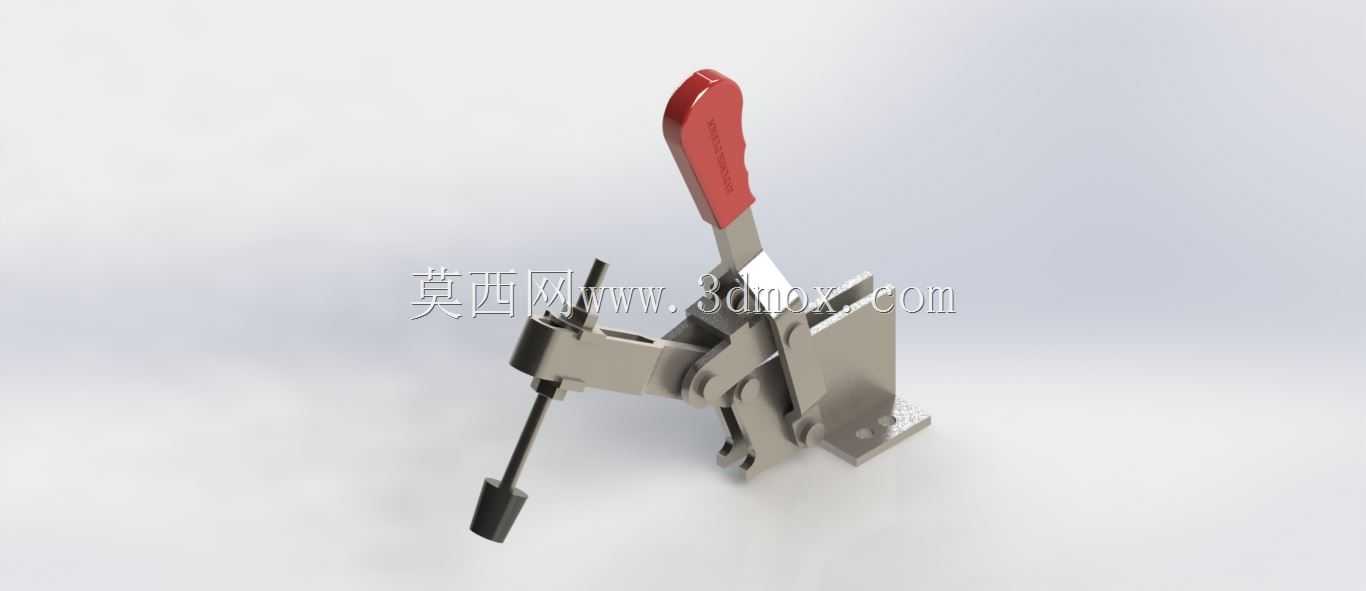

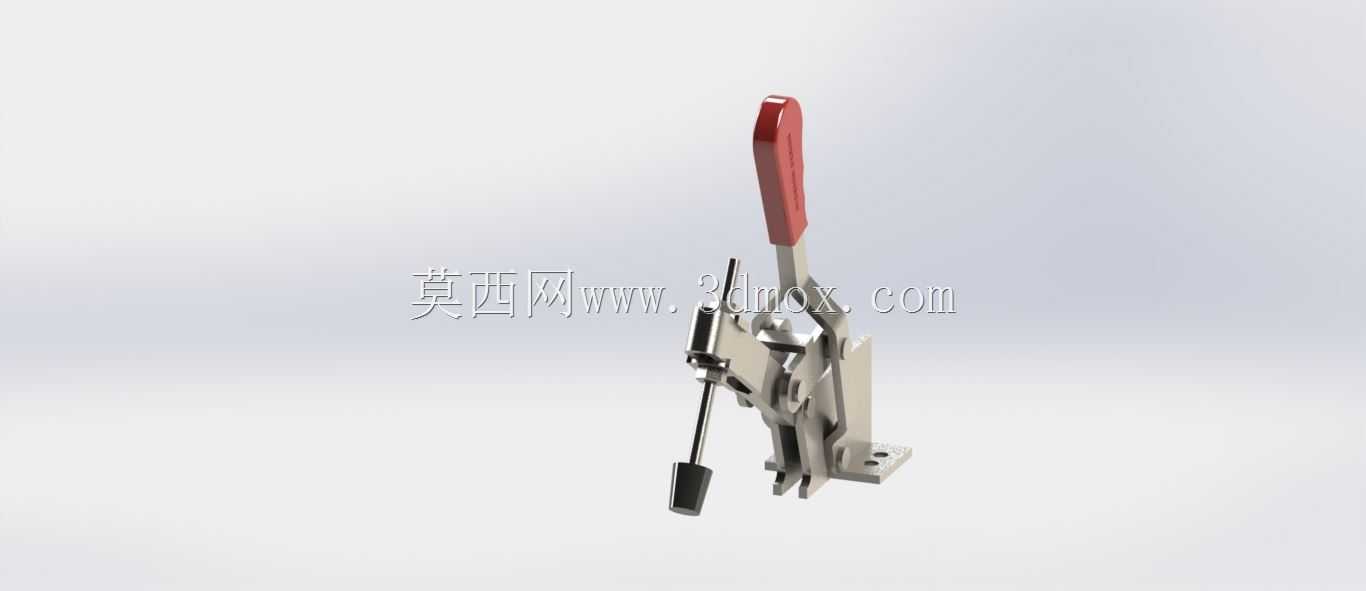

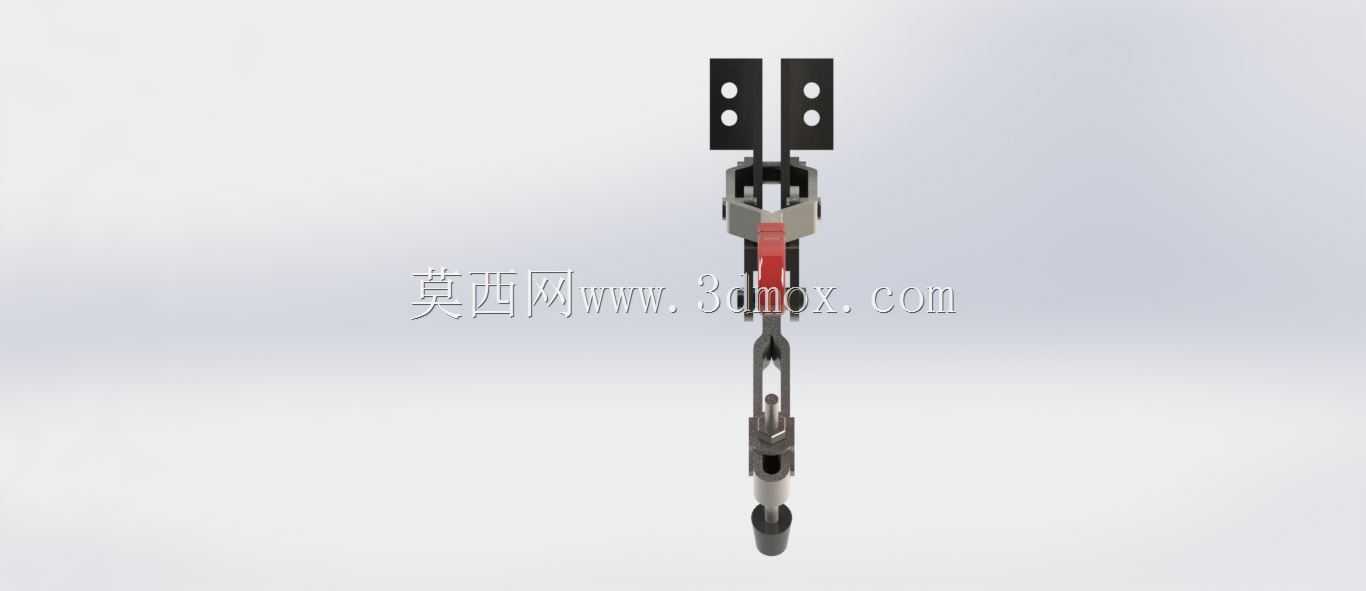

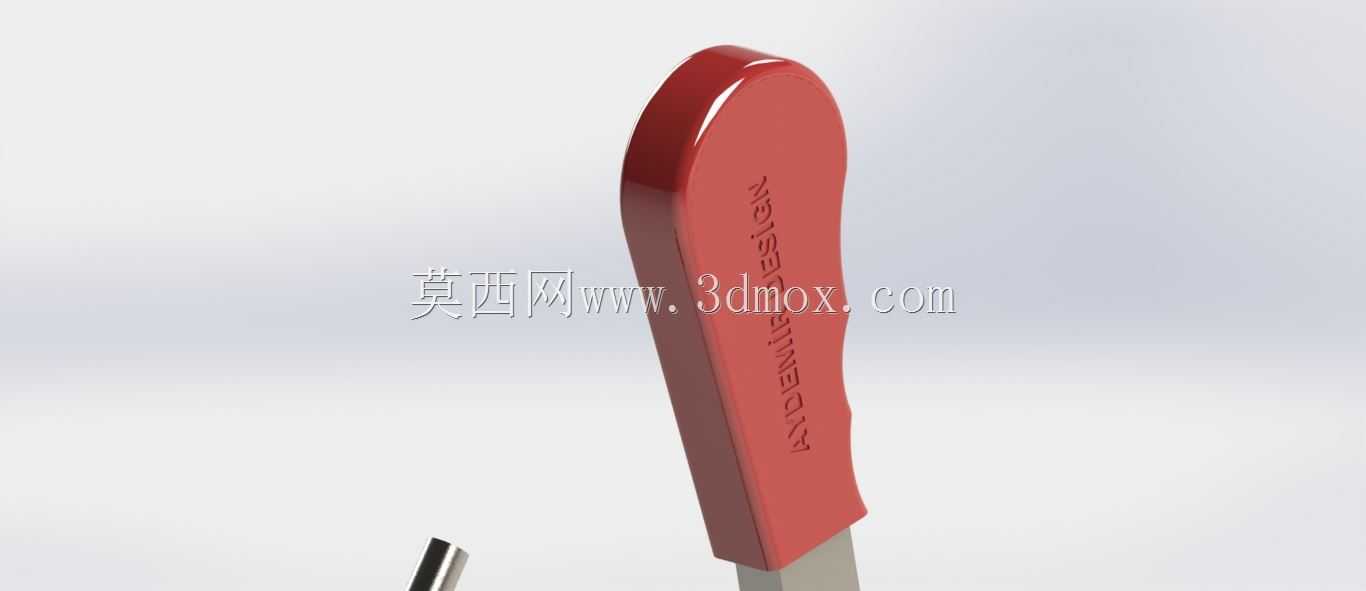

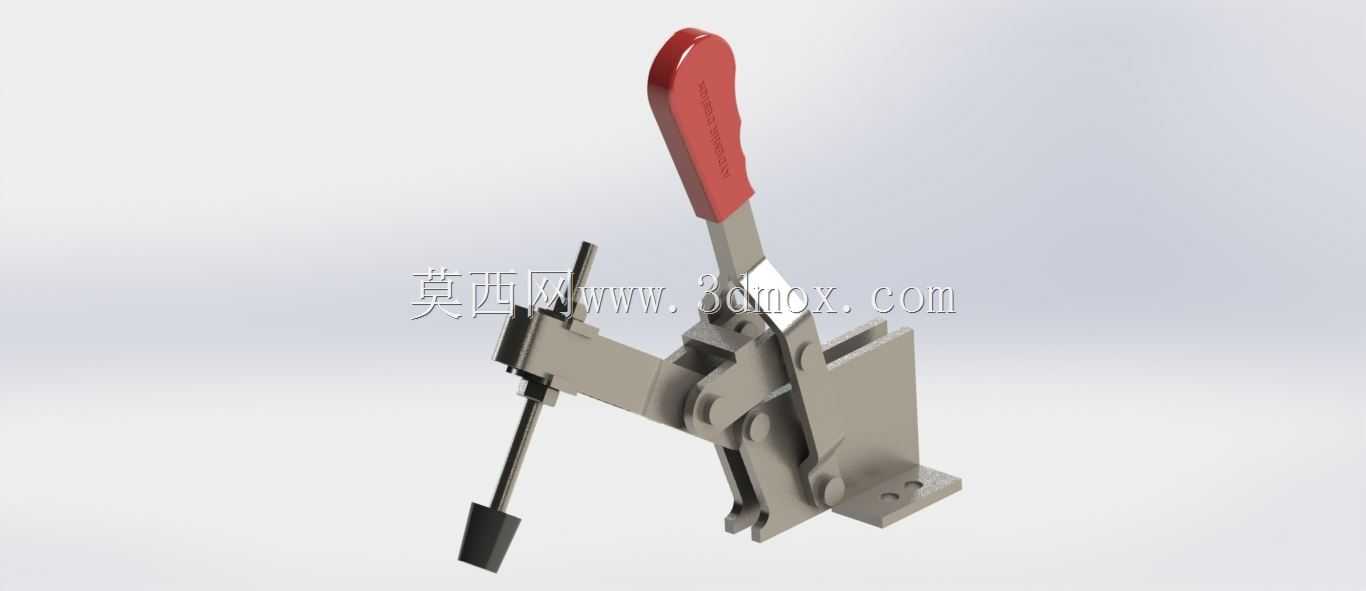

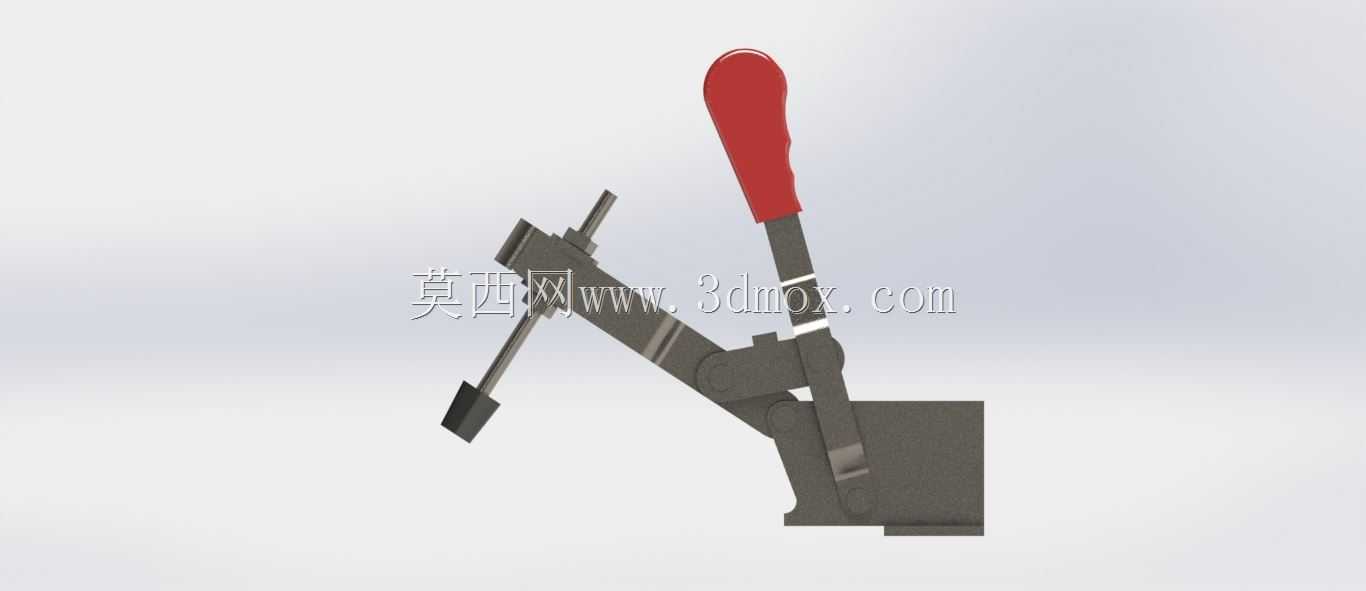

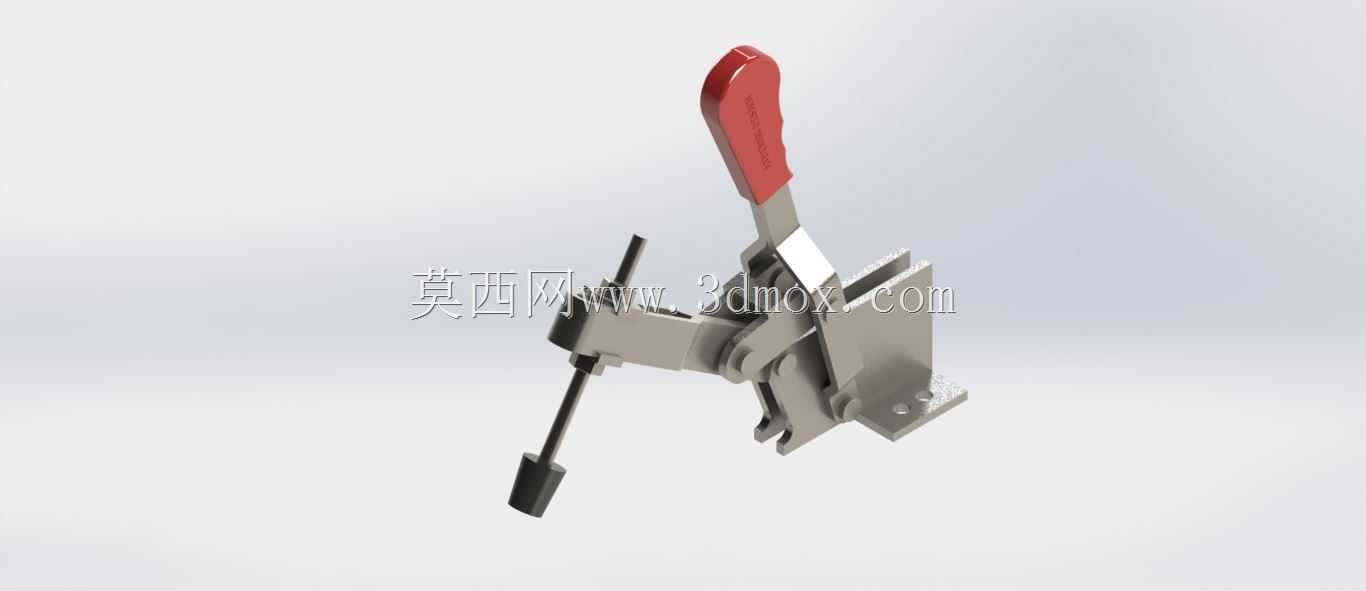

这款手动垂直式夹钳是工装夹具领域应用极广的标准压紧元件，在焊接工装、装配治具、检具定位、木工加工、小型零件铣削装夹场景中都能见到它的身影，核心作用是在工序作业过程中对工件施加稳定的垂直压紧力，避免工件受切削力、焊接应力、装配外力时出现位移、翘起，保障加工或装配的尺寸一致性。从结构设计逻辑来看，它采用了肘节机构的死点锁止原理，扳动红色手柄到垂直闭合位置时，内部连杆结构会越过力的死点，此时即便压紧端受到工件的反向顶推力，机构也不会自行松脱，只有主动扳动手柄反向解锁才能解除压紧状态，这种设计的优势在于操作行程短，单次压紧与释放的动作耗时不超过1秒，比传统螺栓压紧的装夹效率提升80%以上，非常适配批量生产的快换工装需求。夹钳的主体承载结构采用冲压钢板弯折成型，关键铰接位置配置了铆接销轴，转动副的配合间隙控制在0.1mm以内，既保证了动作的顺畅度，又避免长期使用后出现旷量导致压紧精度下降；压紧端的压头采用橡胶包覆的可调螺杆结构，可根据被夹工件的高度差旋转螺杆调整压紧行程，适配不同厚度的工件装夹需求，橡胶头还能避免硬质金属直接接触工件表面造成压痕，对表面质量要求高的钣金件、铝型材零件十分友好。安装边界方面，夹钳底座预留了两个沉头安装孔，可通过M6螺栓直接固定在工装基板、工作台面或治具框架上，安装时需注意底座的定位面要与工件压紧面保持平行，避免压紧力出现侧向分力导致工件偏移；整体闭合状态下的垂直高度控制在120mm以内，横向占用空间不超过80mm，不会在工装台面上占用过多操作空间，给焊枪、铣刀、装配工具预留足够的作业避让空间。实际选型应用时，需要根据工件所需的压紧力匹配对应规格的夹钳，这款夹钳的额定压紧力可达200kgf，足以应对绝大多数中小型零件的装夹需求，在多工位组合工装中，可根据工件的定位点布置多台同规格夹钳，实现多点同步压紧，保证工件装夹的受力均匀，减少薄壁件装夹变形的概率。日常维护时只需定期在铰接销轴位置滴注少量润滑油，清除附着的焊渣、切屑即可，无需复杂的保养流程，在车间多尘、多金属碎屑的工况下也能保持长期稳定的动作可靠性。
