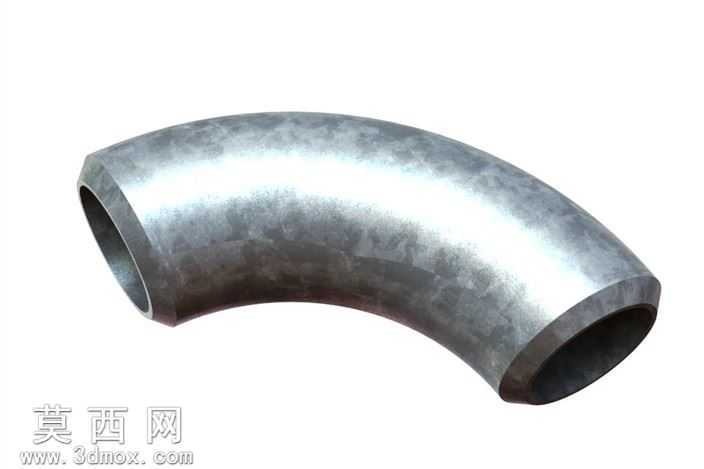

ANSI标准长半径90度工业弯管管件模型

本模型为符合ANSI标准的长半径弯管三维建模作品，建模阶段严格遵循长半径弯头的尺寸规范，以管道公称通径对应的弯曲半径为核心参数搭建基础轮廓，首先通过草图绘制弯管的中心弯曲轨迹，确保弯曲段的曲率均匀一致，两端直管段的长度符合标准安装预留要求，采用扫掠特征生成弯管的基础实体，精准控制管壁厚度均匀，避免出现局部壁厚偏差的问题。建模过程中对弯管两端的坡口结构做了精细化处理，还原实际工业管件的焊接坡口角度与钝边尺寸，同时对弯管内外壁的过渡圆角做了平滑处理，消除建模过程中产生的尖锐棱角，保证流体在管道内输送时不会出现不必要的紊流。材质渲染阶段采用热轧碳钢的材质参数，还原金属管件表面的哑光金属质感，添加细微的氧化纹理与加工痕迹，让渲染效果贴近实际工业应用中的镀锌碳钢弯管外观，同时调整材质的反光度与粗糙度参数，避免渲染效果过于塑料化，真实还原金属管件的视觉特征。结构设计上严格遵循长半径弯头的流体力学特性，长半径结构相比短半径弯头拥有更小的流体阻力，能够降低管道输送过程中的压力损失，适合用于对流体流速稳定性要求较高的管路系统，模型的接口尺寸完全匹配对应通径的管道标准，可直接用于管路系统的装配模拟，验证管路排布过程中的空间干涉问题，也可用于管道施工前的布局预演。设计过程中充分考虑了工业管件的实际应用场景，模型的所有尺寸参数均可根据实际工程需求进行参数化调整，方便不同公称通径、不同壁厚的长半径弯管快速改型生成，模型的几何结构经过拓扑检查，不存在破面、重叠面等建模问题，可直接导入各类三维软件进行后续的工程图生成、装配仿真、有限元分析等工作，能够为管道系统设计、工业管路布局教学、管件产品展示等场景提供精准的三维模型支撑。
