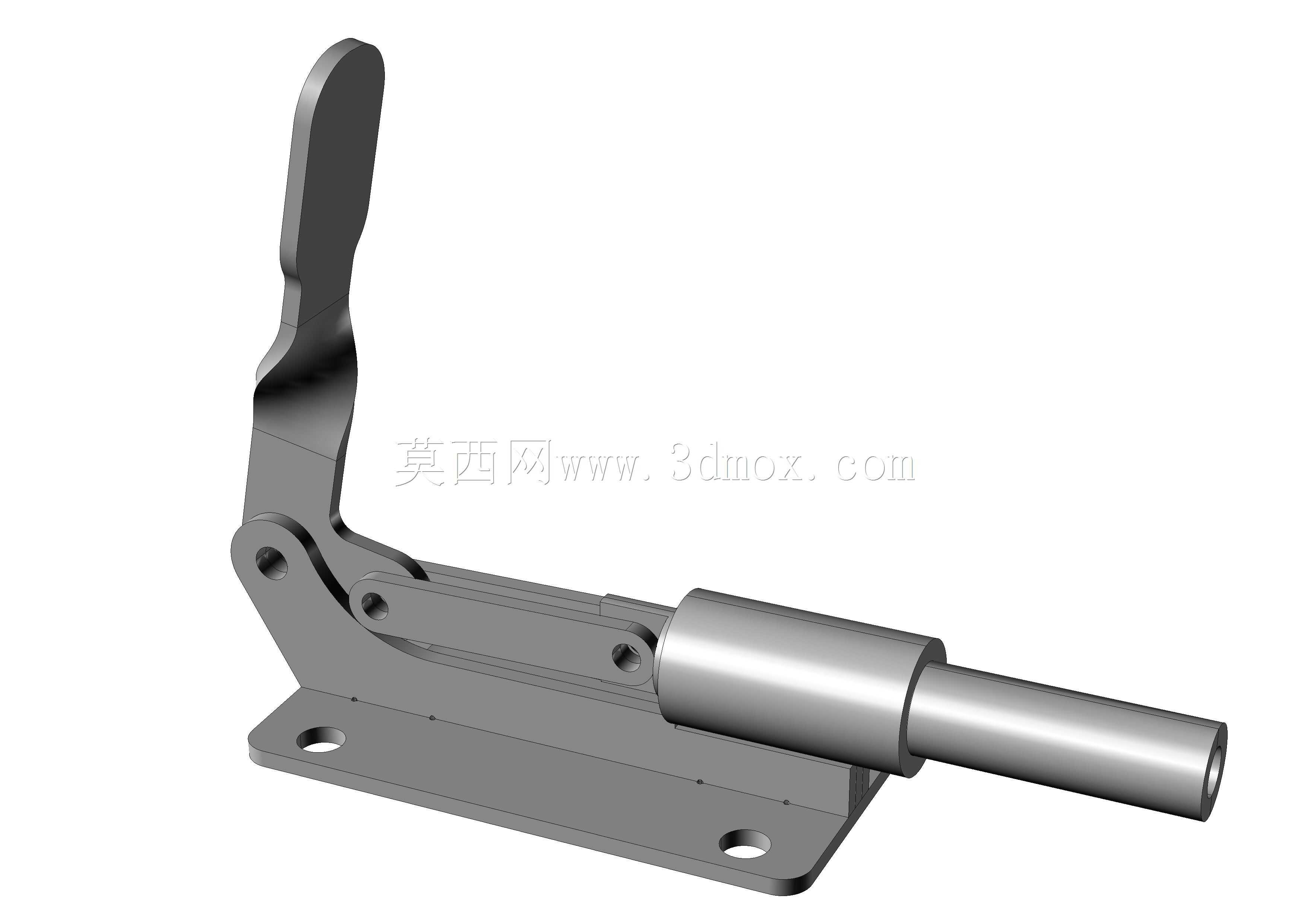

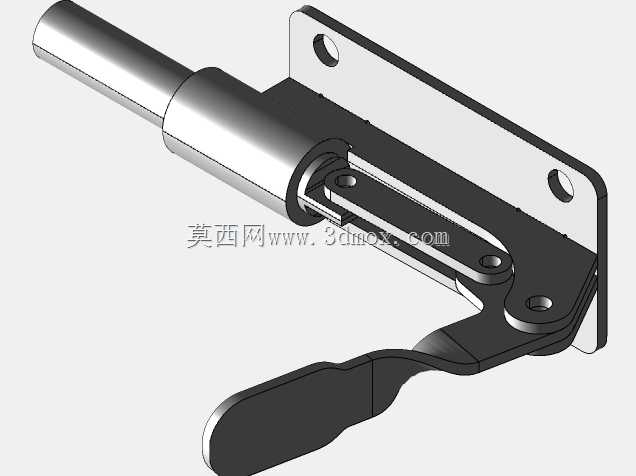

推拉式快速压紧钮扣钳夹具结构

这款推拉式夹钳的结构设计，核心围绕工装场景下的快速装夹需求展开，整套构件的板材件均适配激光切割工艺加工，无需额外开模即可完成单件或小批量的生产制作，组装流程简单，仅需标准销轴与紧固件即可完成整套机构的拼接，不需要复杂的配作工序。从实际应用场景来看，这类夹钳常被用在焊接工装台、装配工位治具、检具定位、小型工件的铣削加工夹持环节，也可适配非标自动化设备的工件压紧工位，相比螺纹压紧结构，它的操作行程短，扳动压杆即可完成锁紧与释放动作，单步操作耗时不到一秒，能大幅降低工位装夹的辅助时间。设计层面采用了连杆死点锁紧原理，当压杆扳动到锁紧位置时，连杆机构越过力学死点，此时即使承受沿推杆轴向的反向推力，机构也不会自行松脱，锁紧状态下的保持力稳定，不会因为加工过程中的振动出现夹持松动的问题。整套机构的安装依托底部的平板底座完成，底座上预留了两个贯通的安装孔，可通过螺栓直接固定在工装基板或者设备台面上，安装孔的间距做了标准化适配，能匹配多数现有工装的安装孔位布局，不需要额外对安装面做二次改孔加工。推杆部分采用圆柱光轴结构，前端可根据实际夹持需求加装压头、定位销或者定制的仿形压块，适配不同外形工件的压紧需求，推杆的伸缩行程经过合理设计，既保证了足够的工件取放空间，也避免了行程过长导致的机构刚性下降。压杆的外形做了贴合人手操作的弧度处理，长时间扳动操作也不会出现硌手的问题，所有铰接位置的孔位公差都控制在合理范围，既保证铰接转动的顺畅度，也不会因为间隙过大导致锁紧状态下出现晃动。整套构件的板材厚度经过受力校核，在额定夹持力下不会出现板材变形，所有棱边在激光切割后可做简单去毛刺处理即可投入使用，不需要额外的表面处理工序就能满足常规车间的使用需求，对于需要自行制作工装的车间来说，直接按照结构下料组装即可快速投入使用，不需要复杂的调试过程。
