PET塑料瓶粉碎处理设备结构设计

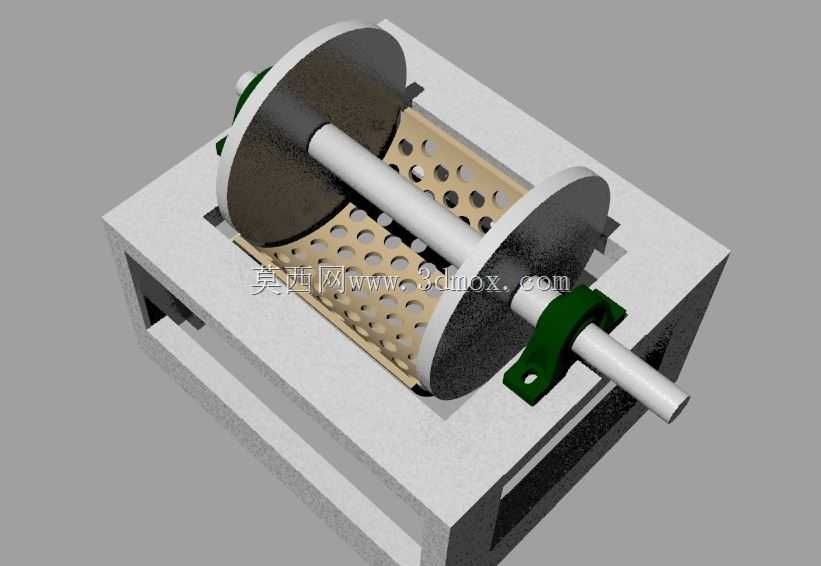

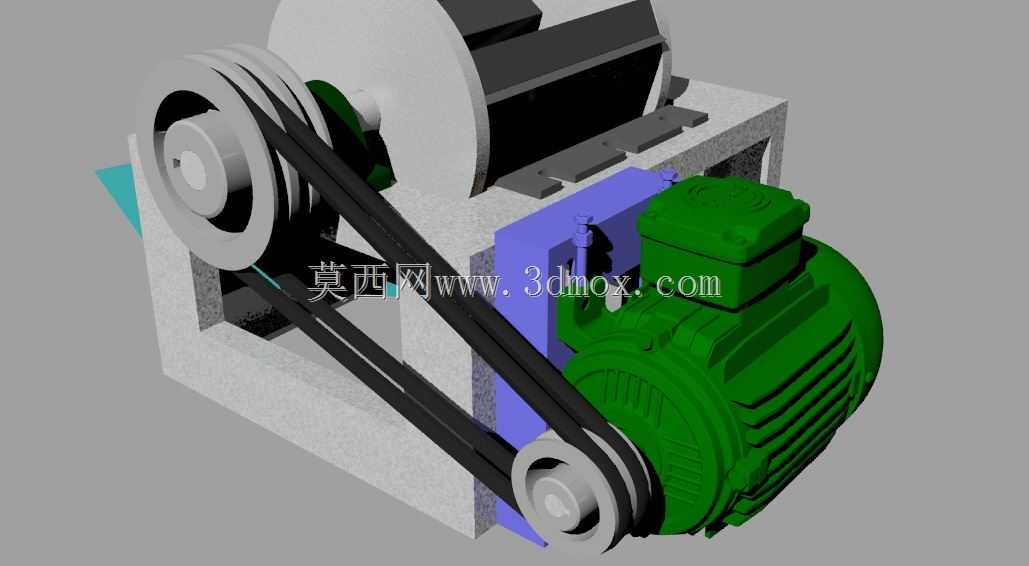

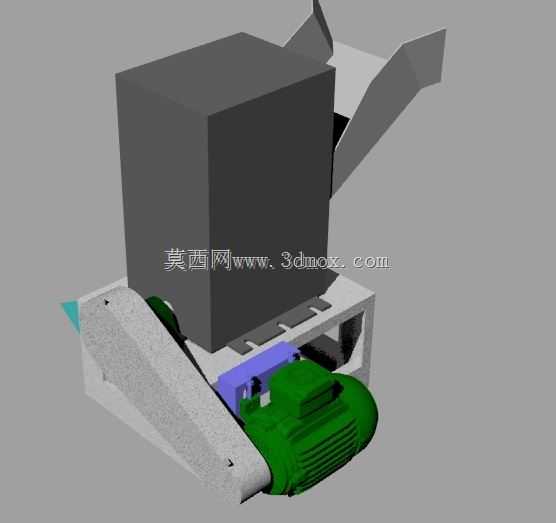

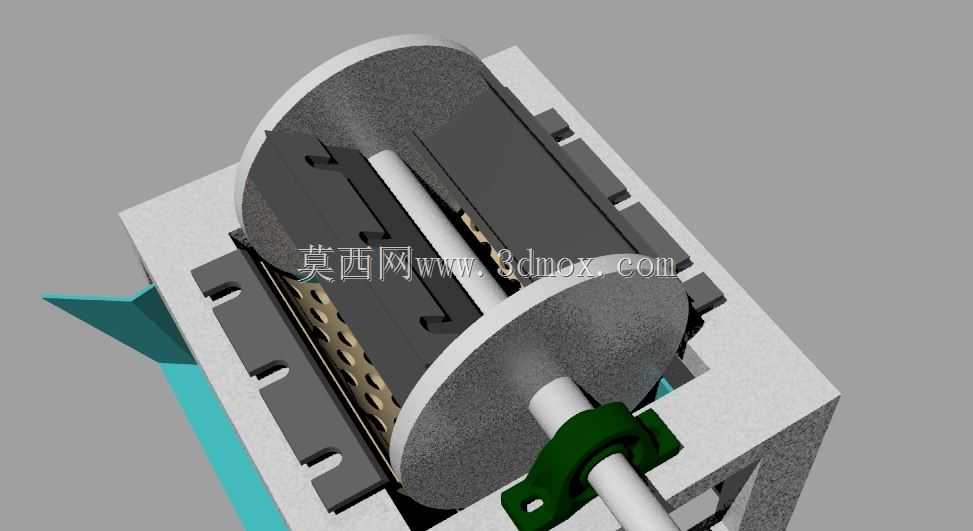

在废塑料回收处理的前端工序中，这类针对PET瓶的破碎设备是再生料加工线的核心预处理单元，日常部署在社区回收分拣站、塑料再生造粒车间的进料段，负责将零散收集的中空PET瓶体破碎为尺寸均匀的片状料，为后续的清洗、分选、熔融造粒工序提供符合进料粒度要求的原料，避免整瓶进料导致的后续设备卡滞、输送效率低下问题。从结构布局来看，设备采用电机侧置的带传动方案，将驱动电机布置在破碎腔主机的侧方机架上，通过多楔带将动力传递至破碎腔的转子轴端，这种布局一方面可以通过带轮的直径匹配实现转速减速，匹配破碎转子所需的低转速大扭矩工况，另一方面带传动本身具备过载缓冲特性，当进料中混入少量硬质金属异物导致转子卡滞时，皮带可通过打滑卸除部分冲击载荷，避免电机堵转烧毁或转子轴扭断。破碎腔采用钢板焊接的箱式结构作为承载主体，上方开设敞口进料区域，方便人工或输送设备将待破碎的PET瓶投入腔体内，腔体内布置的动刀与定刀配合，在转子转动过程中完成对瓶体的剪切、撕扯破碎，破碎后的料片通过腔体下方的筛网控制出料粒度，只有尺寸小于筛网孔径的料片才能排出腔体进入下一工序。设计过程中需要重点考虑安装边界的匹配，设备底部的机架预留了地脚螺栓安装孔，可直接固定在混凝土基础或钢制平台上，侧置电机的安装座设置了腰型调节孔，方便安装及后期维护时调整皮带张紧度，避免皮带打滑导致的动力传递损失。整机的传动部位外侧设置了安全防护结构，将皮带轮、传动带完全罩在防护壳内部，避免生产过程中人员误触转动部件引发安全事故，同时也能减少车间粉尘落在皮带表面导致的磨损加剧问题。针对PET瓶质轻易跳料的特性，进料腔的内壁做了倾斜导料设计，投入的瓶体可顺着导料板滑入破碎刀组的作用区域，无需额外的压料辅助结构就能保证进料顺畅，减少空转能耗。设备的电机接线盒朝向外侧，方便现场布线时的线缆接入，电机本身选用通用的三相异步电机，配件通用性强，后期维护更换成本低，适配多数再生加工车间的供电条件。
