高精度三爪自定心卡盘结构设计

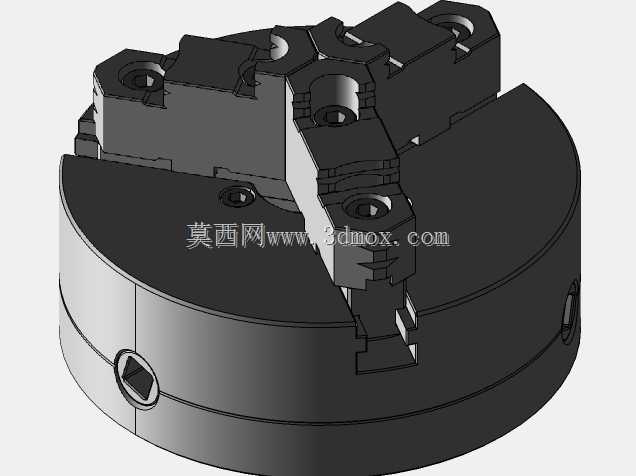

在普通车床、经济型数控车床、外圆磨床、铣床等常规金属切削设备上，三爪卡盘是应用频次最高的工件装夹部件，同时也可搭配分度头、回转工作台使用，完成轴类、盘类、中小尺寸套类零件的装夹定位作业。这款三爪卡盘采用经典的盘形壳体作为基体，壳体侧面预留四方扳手插入孔，内部嵌套平面螺纹盘结构，三个卡爪分别与平面螺纹的不同齿段啮合，当扳手通过小锥齿轮带动平面螺纹盘转动时，三个卡爪会沿盘体上的径向导槽同步做向心或离心移动，实现工件的自动定心与夹紧动作，定心精度可满足常规切削加工的同轴度要求，无需操作人员逐个调整卡爪位置，大幅缩短工件装夹的辅助工时。从结构设计细节来看，卡爪采用分离式组合结构，包含基爪与上爪两部分，上爪可根据装夹工件的直径范围、装夹面形式更换正爪或反爪，正爪用于装夹直径较小的外圆面或内孔面，反爪可装夹直径较大的盘类工件外圆，适配不同尺寸规格的工件装夹需求。盘体上的径向导槽采用矩形截面设计，与卡爪的导向面做小间隙配合，保证卡爪移动过程中无卡滞、无径向窜动，夹紧时受力均匀，避免工件装夹偏斜导致的加工尺寸超差。盘体后端采用标准的短圆柱连接止口与主轴端法兰配合，止口尺寸匹配通用机床主轴的安装规格，连接螺栓孔沿圆周均布，安装时可直接与主轴端面对接锁紧，无需额外制作过渡连接盘，适配绝大多数常规卧式车床的主轴安装接口。在实际加工场景中，这款卡盘可承受常规车削作业的切削扭矩，卡爪夹持面设计有细密的防滑齿纹，夹紧时可增大与工件表面的摩擦力，避免重切削时工件打滑移位；盘体侧面的扳手孔位置经过优化，操作人员站在机床操作位即可轻松插入扳手完成松紧操作，作业姿态符合人机工程要求。日常维护时，可通过盘体上的注油孔向内部平面螺纹、小锥齿轮啮合面注入润滑脂，减少运动部件的磨损，延长卡盘的使用寿命，长期使用后若出现卡爪磨损导致定心精度下降，可通过修磨卡爪夹持面或更换卡爪快速恢复装夹精度，无需整体更换卡盘本体，降低设备维护成本。
