连杆式曲柄滑块拨动执行机构

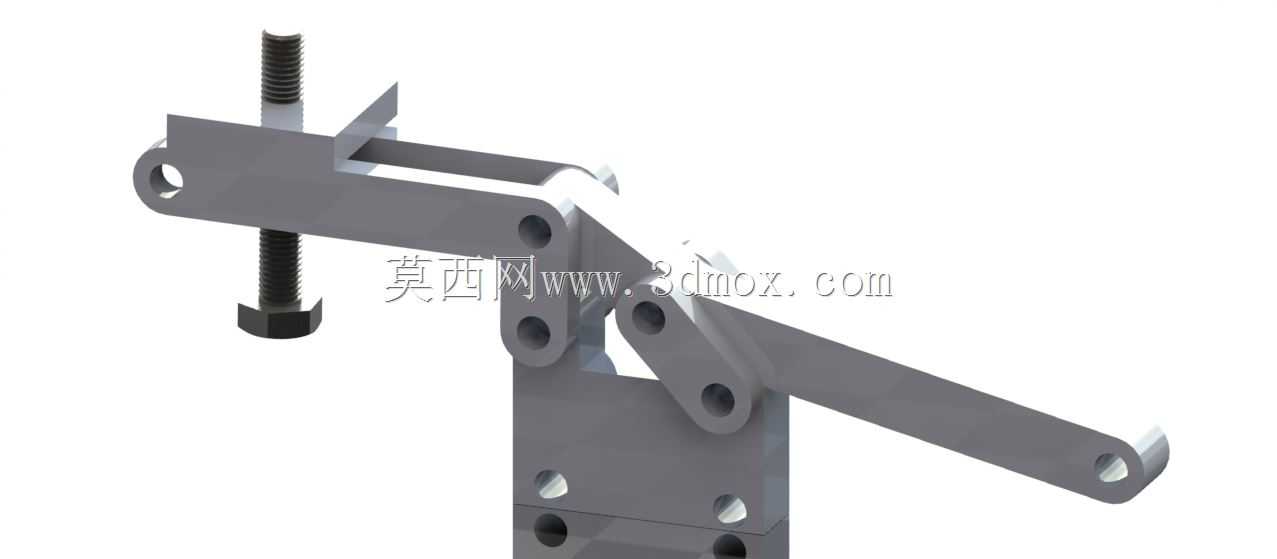

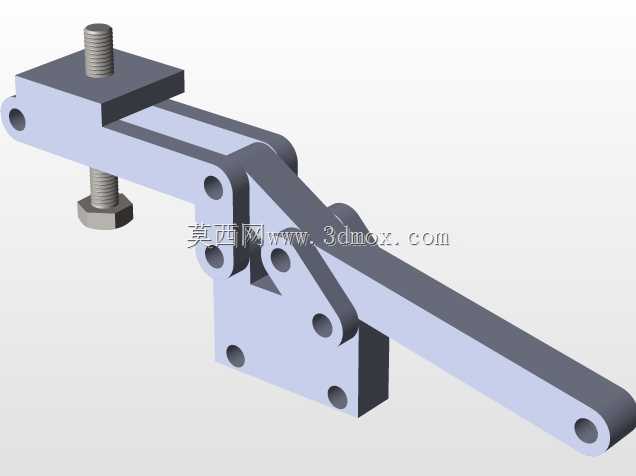

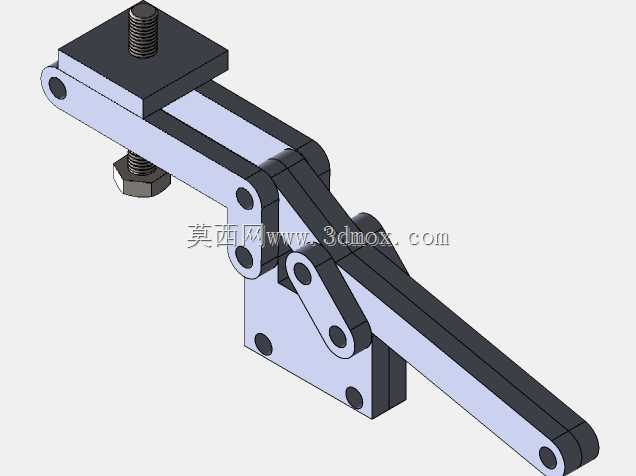

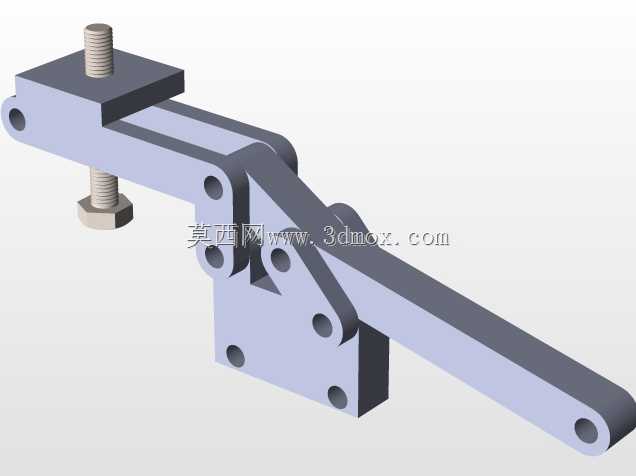

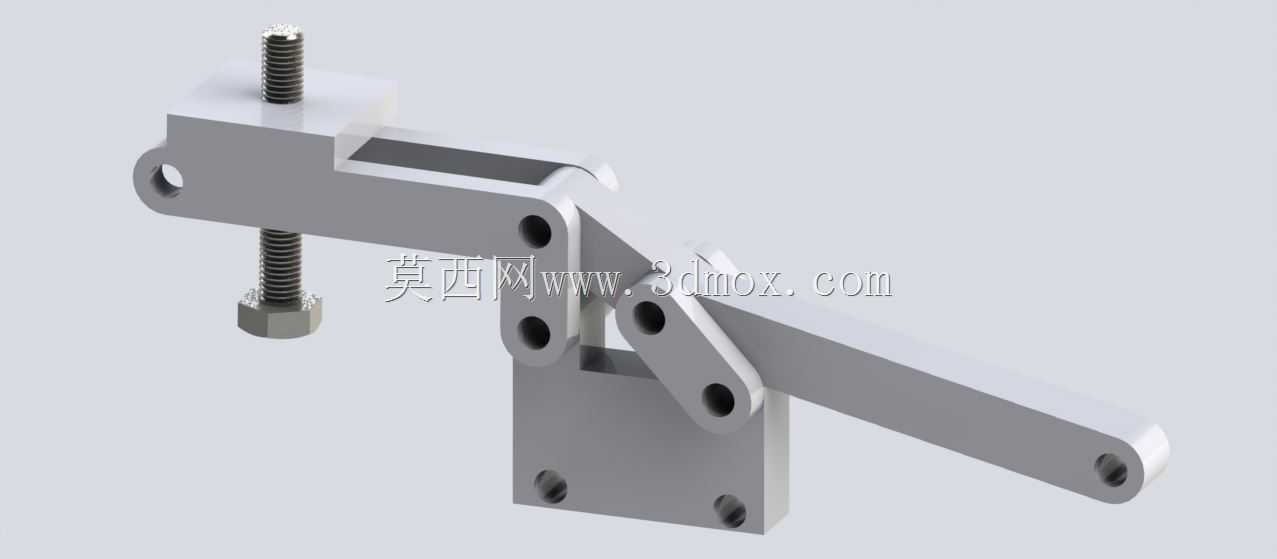

该拨动机构核心采用曲柄滑块传动原理实现动力切换与行程输出，在自动化生产线的工件移位、工装夹具的快速锁紧、小型装配工位的物料推送场景中均有广泛适配性。从结构设计逻辑来看，多组铰接连杆通过销轴实现转动副连接，底座预留的沉头安装孔可直接适配M6规格内六角螺栓，安装面平面度要求控制在0.05mm以内，避免连杆运动过程中出现卡滞或偏载磨损。机构输入端的长操作臂可根据实际安装空间调整摆角范围，最大摆角可达75度，对应输出端的竖向压头行程为12mm，压头端部预留的螺纹孔可更换不同规格的压头、拨叉或夹爪，适配不同形状工件的拨动、压紧作业需求。

设计过程中对连杆的力臂比例做了反复校核，当操作臂施加15N的水平推力时，竖向压头可输出最大120N的下压力，足以满足小型工件的定位压紧、薄型零件的工位拨动需求，同时避免压力过大造成工件表面压伤。各铰接位置均预留了0.1mm的配合间隙，可适配常规工况下的润滑脂填充，长期往复运动的磨损量可控制在0.02mm/10万次以内，无需频繁更换销轴或连杆构件。

从安装边界来看，机构整体收拢状态下的横向占用空间为110mm，竖向高度为85mm，操作臂完全展开时的横向伸出长度为160mm，设计时需预留足够的操作空间避免与周边设备构件发生干涉。竖向压头的运动方向与底座安装面的垂直度公差控制在0.03mm以内，保证压合或拨动过程中不会出现侧向分力，提升作业稳定性。该机构无需额外配套动力源，可通过手动操作实现工位切换，也可在操作臂端部连接气缸、电动推杆等动力元件，实现自动化往复拨动作业，适配半自动、全自动装配线的不同改造需求。在实际应用中，该类机构常被用于电子零件装配线的料道切换、小型五金件加工的工位转序、工装夹具的快速压紧释放等场景，相比齿轮齿条类拨动结构，连杆式结构具备过载保护特性，当输出端遭遇刚性阻挡时，连杆会进入接近死点的位置，不会出现反向回弹或构件损坏的问题，大幅提升了现场使用的安全性。
