可定制环形工件外部夹紧工装结构

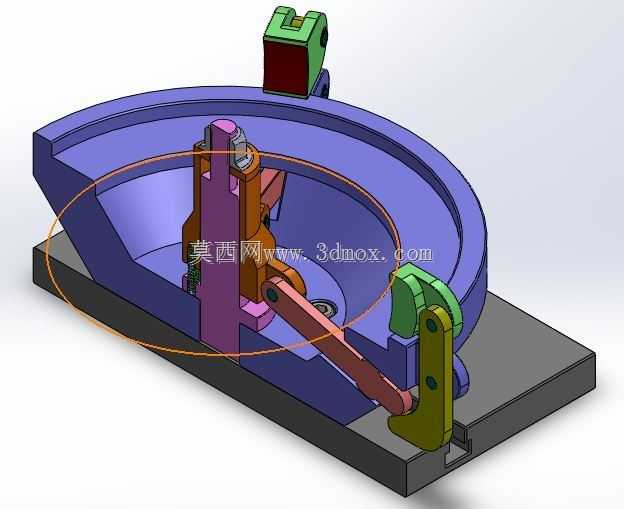

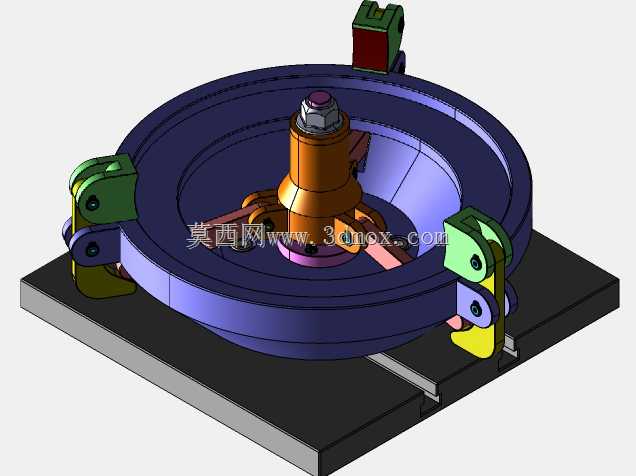

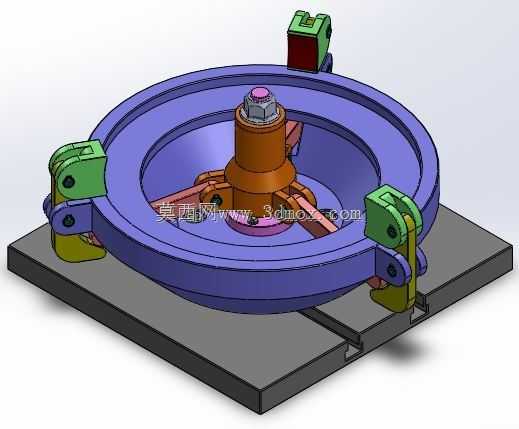

这套外部夹紧结构主要面向盘类、环形薄壁工件的机加工、装配工序定位场景，在实际生产中，这类环形工件往往因为壁薄、装夹易变形、周向定位基准难统一的问题，导致加工尺寸超差、装配同轴度不达标的情况，这套结构正是针对这类痛点做的针对性设计。从安装边界来看，整套机构依托底部平板式安装基座做承载，基座上开设的导向槽可适配不同安装工位的固定需求，基座上方的弧形定位座轮廓与待装夹环形工件的外圆弧面匹配，可作为工件放置的初定位基准，减少上料时的对位调整时间。整套夹紧动作采用多联动构件实现，中部的立式支撑柱作为整个传动结构的承载核心，连接着两组对称分布的摆臂压合组件，其中一组摆臂末端搭配可调式压头，可根据待夹工件的实际壁厚、外径尺寸调整压合行程，另一组联动压臂通过铰接销轴与驱动构件连接，动作时可同步实现周向多点位压合，避免单点夹紧带来的工件局部变形问题。设计过程中特意将压合点选在工件刚性较好的外缘位置，避开薄壁易变形区域，同时压头接触位置做了圆弧适配处理，不会在工件表面留下压痕。上部的辅助定位块可对工件上端面做轴向限位，防止加工过程中工件出现轴向窜动，整套机构的所有铰接位置都预留了润滑注油空间，长期运行下也能保证动作顺畅无卡滞。在实际产线应用中，这套结构可直接安装在钻床、铣床的工作台面上，也可集成到自动化装配线的定位工位中，针对不同尺寸的同类型环形工件，仅需更换对应弧度的定位座、调整压头的伸出长度即可快速适配，无需对整套机构做大规模改动，能大幅缩短中小批量生产中的工装换型时间。不同于常规的三爪卡盘装夹结构，这套外部夹紧结构不会占用工件的内部空间，在对工件内壁做加工、检测或者装配操作时，不会有构件干涉操作路径，能给作业留出足够的操作空间。
