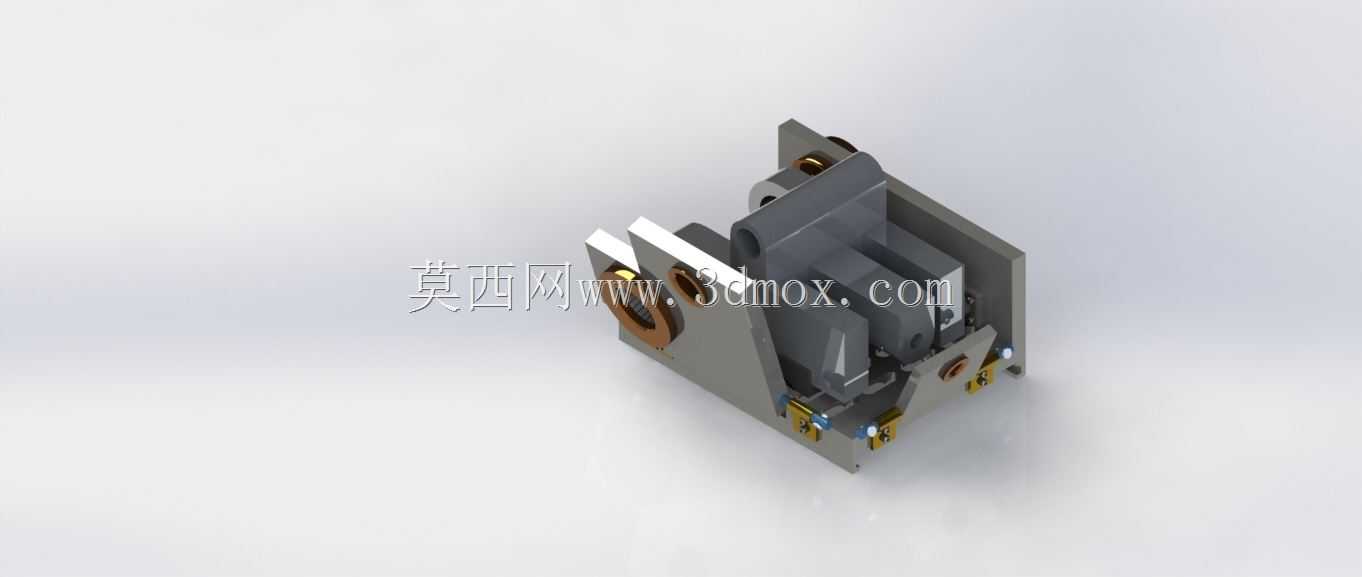

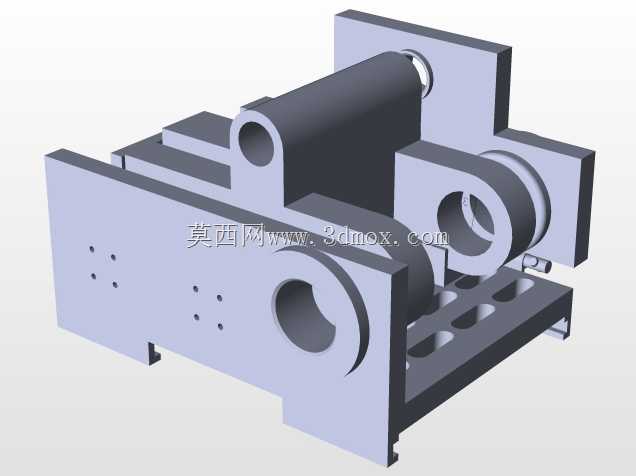

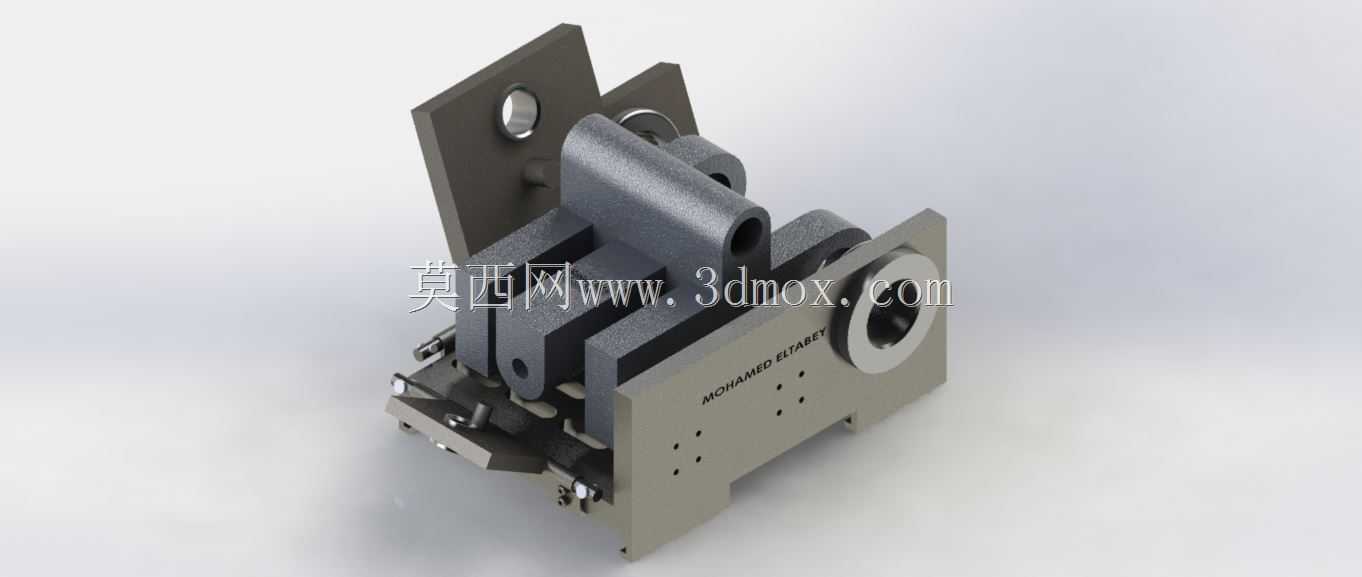

多工位专用钻削加工夹具结构设计

在批量机加工生产场景中，孔系加工的精度一致性与装夹效率，一直是制约中小结构件产出节拍的核心因素，这套多工位钻削夹具，正是针对特定异形结构件的多孔同步加工需求开发的专用工装。从实际应用场景来看，这类夹具多配套台钻、立式钻床或是多轴钻削动力头使用，可在单次装夹周期内完成工件上多个不同位置、不同角度孔位的钻削加工，彻底避免了传统单孔加工时反复装夹找正带来的位置度偏差，也大幅压缩了单件加工的辅助工时。

从功能特性上看，这套夹具采用了叠层式模块化的夹紧布局，主体安装基座为带定位销孔的板式结构，可直接通过螺栓固定在钻床工作台上，基座上集成了多组定位挡块与快压夹紧组件，能够完全限制工件的六个自由度，保证装夹后工件的待加工孔位与钻套轴线完全重合。夹具上配置的快换钻套采用硬质合金衬套强化，既可以引导钻头准确切入工件，避免钻头入钻时偏移，也能在钻套磨损后快速更换，无需重新调整整套夹具的定位精度。夹紧单元采用了压板与侧向顶紧结合的方式，针对工件的异形轮廓设置了多点位支撑，避免钻削过程中工件受切削力产生振颤或是变形，保证孔壁的粗糙度与孔径公差符合工艺要求。

设计思路上，这套夹具完全遵循基准重合原则，将工件的设计基准面作为夹具的主定位面，消除了基准不重合带来的累积误差。多工位的布局设计，让操作人员可以在一个工位完成钻削加工的同时，在另一侧的装卸工位完成待加工工件的预装，进一步压缩设备的空转等待时间。从安装边界来看，整套夹具的基座轮廓适配常规中小型钻床的工作台T型槽间距，整体安装高度控制在钻床主轴的有效行程范围内，无需额外加高垫块即可满足不同长度钻头的进给行程需求，夹具上的排屑缺口正对钻削位置，钻削产生的切屑可直接顺着斜面滑落至工作台排屑槽，不会堆积在定位面上影响后续装夹的定位精度。

在实际投产使用前，这类夹具还需要配合首件试切调整钻套的同轴度，验证各夹紧点的压紧力是否合适，避免压伤工件表面或是夹紧力不足导致工件窜动。针对不同批次工件的毛坯尺寸公差，夹具上的侧向定位块还预留了微调余量，可通过顶丝小幅调整定位位置，适配毛坯的尺寸波动，无需重新加工定位元件。整套夹具的结构没有采用复杂的气动、液压夹紧元件，纯机械结构的设计可靠性更高，维护成本更低，非常适合中小批量零件的钻削加工场景，能够在保证加工精度的前提下，显著降低操作人员的劳动强度，稳定产出符合公差要求的加工件。
