夹芯式工件定位压紧夹具装配结构

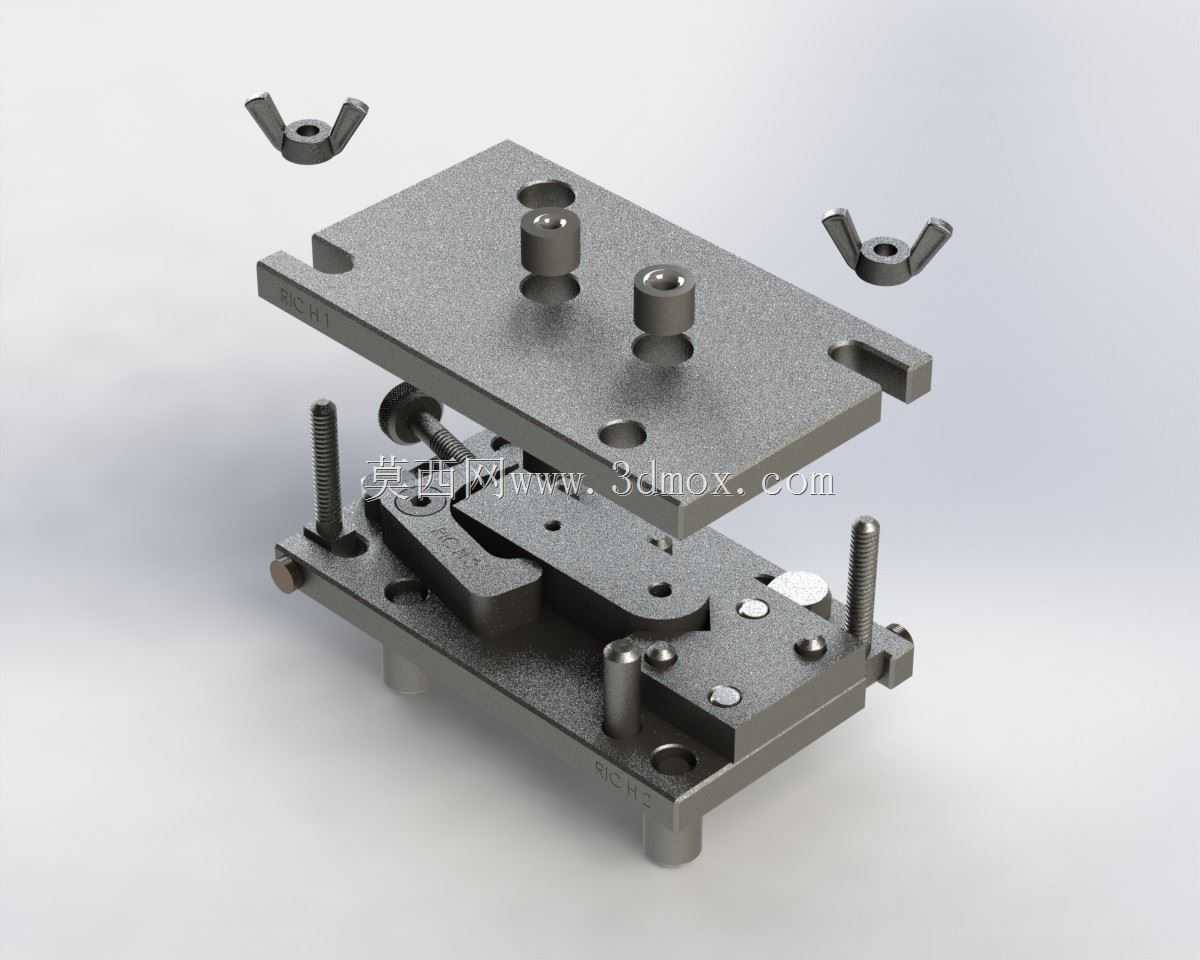

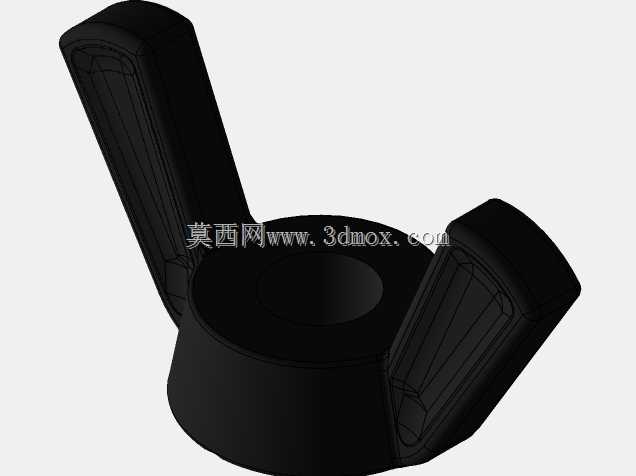

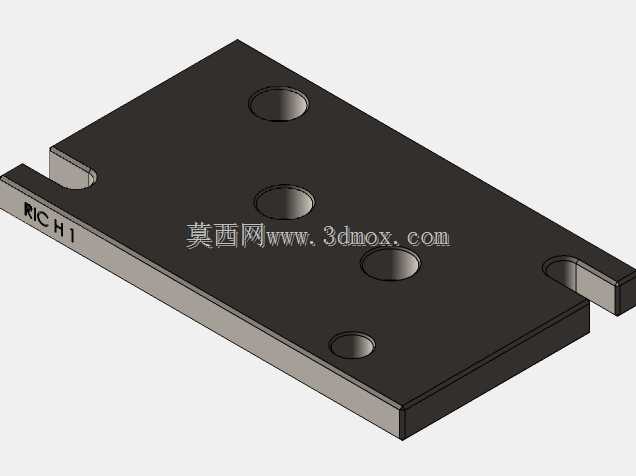

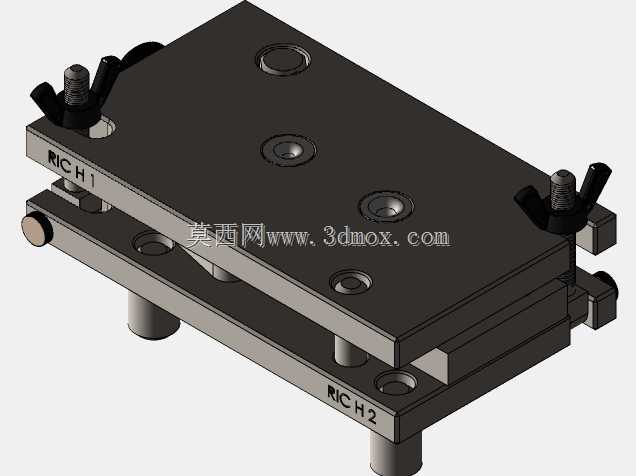

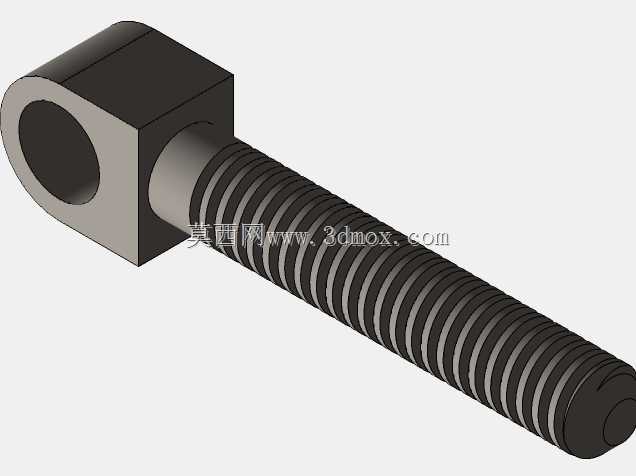

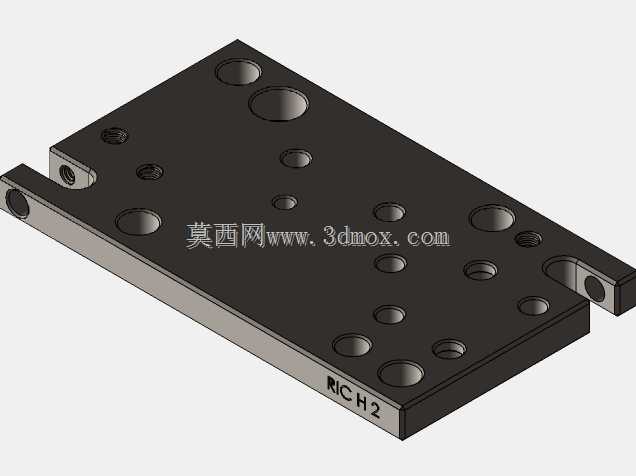

在中小批量零件的铣削、钻削工序里，这类夹芯夹具的应用场景十分普遍，尤其适合外形规则、需要上下双向定位的板类、块类工件装夹，能有效避免单方向压紧带来的工件翘曲变形问题。整套夹具采用上下两层板式结构作为承载主体，下层底板作为安装基准，直接通过底部的定位销与螺栓固定在机床工作台的T型槽上，安装时需要保证底板上平面与机床主轴的垂直度公差控制在0.02mm以内，避免装夹基准偏移带来的加工误差。上层压板通过四根对称布置的导向螺栓与下层底板连接，蝶形螺母作为压紧操作的执行件，操作人员无需额外工具即可手动完成压紧与松卸动作，适配频繁换件的工序节拍需求。

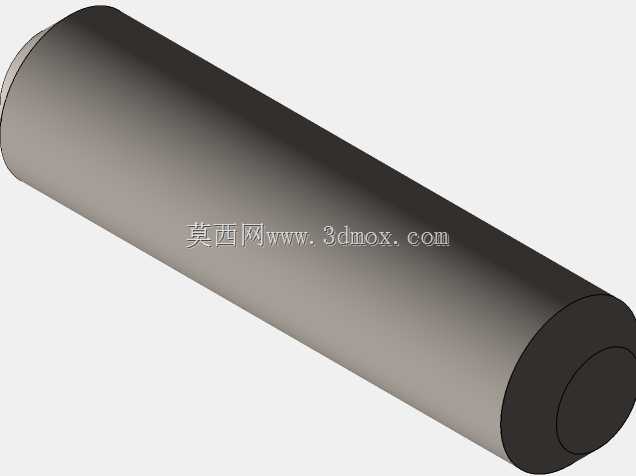

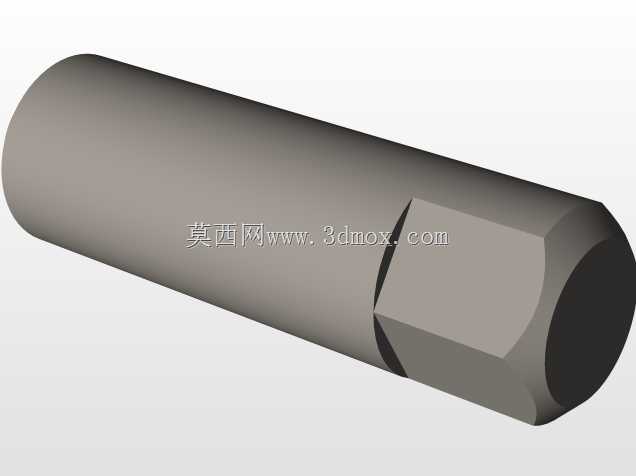

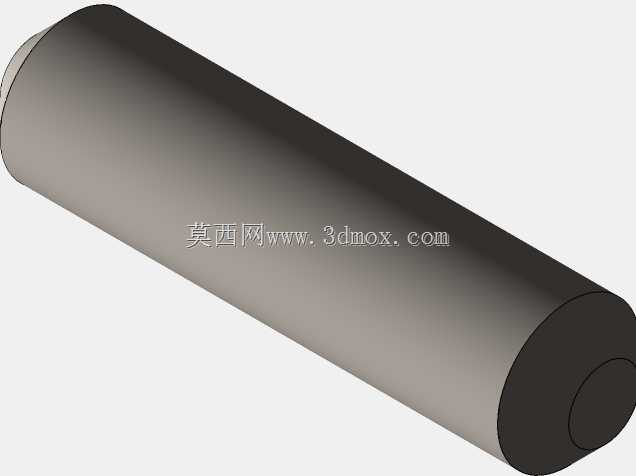

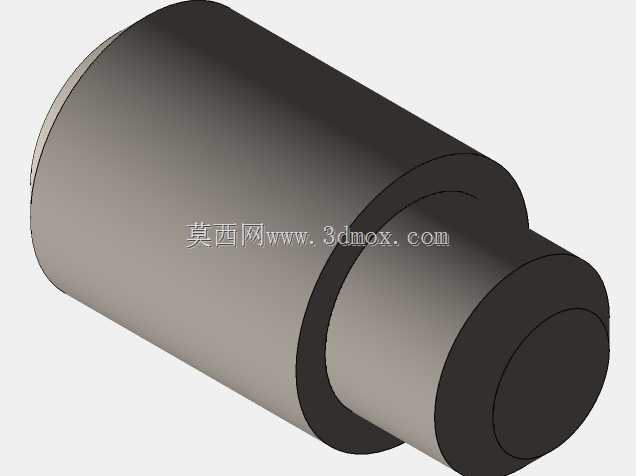

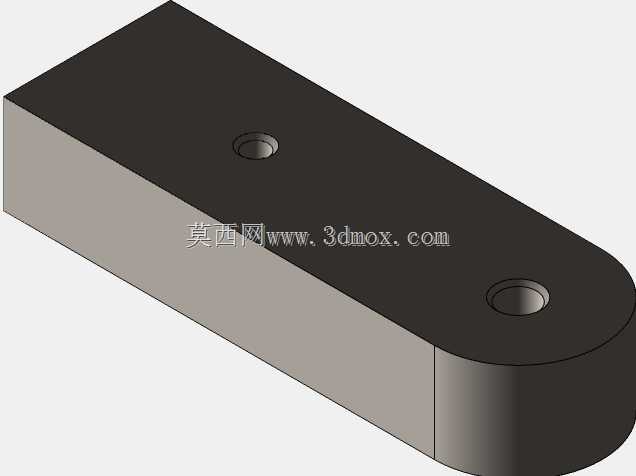

夹具的核心定位逻辑依托中间的夹芯定位组件实现，下层底板上设置的两个定位销柱对应工件上的预制定位孔，完成工件的X、Y向自由度约束，夹芯块上的斜面锁紧结构能在压板下压过程中自动补偿工件的尺寸公差，保证不同批次同规格工件都能获得稳定的夹紧力，不会出现过压损伤工件或者压持力不足导致加工时工件窜动的问题。整套夹具的外形轮廓控制在200mm×150mm×120mm的边界范围内，不会占用过多工作台面空间，相邻安装的同类型夹具最小间距可控制在80mm，适合多工位排布的批量加工场景。

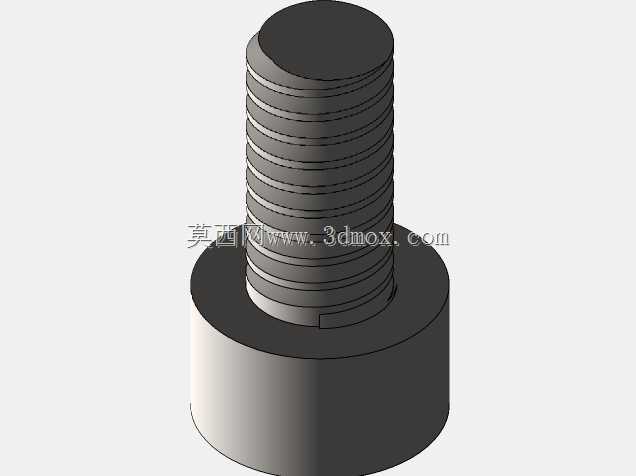

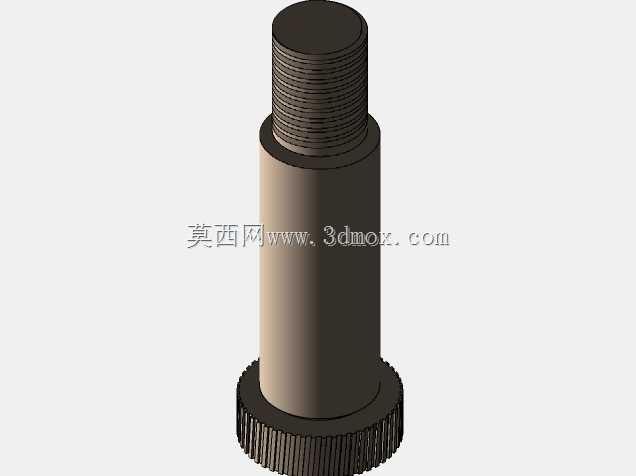

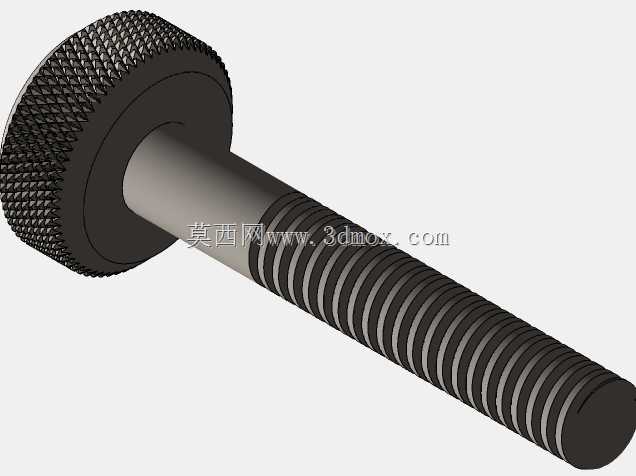

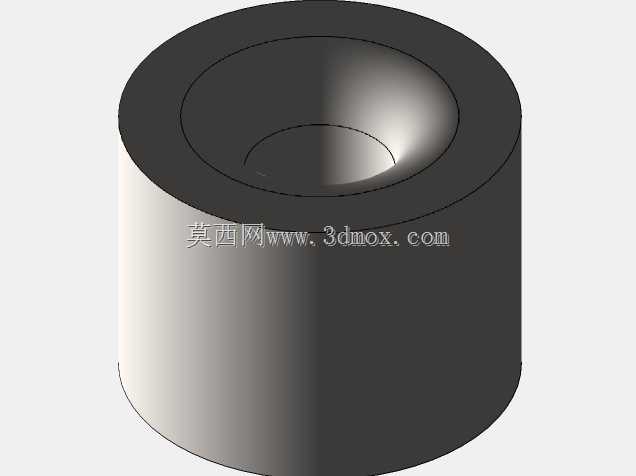

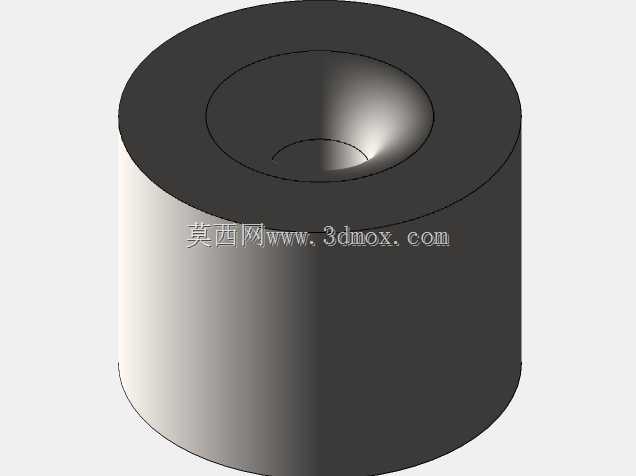

设计过程中特意将所有锁紧螺钉、定位柱的安装孔都做了沉头处理，避免突出的紧固件干涉刀具走刀路径，压板上开设的长条形避让槽对应工件需要加工的孔位、铣削位置，加工时刀具可以直接穿过避让槽完成工件上表面的工序加工，无需二次装夹翻面，能有效减少装夹辅助时间。导向螺栓的光杆段与压板上的导向孔采用H7/g6的间隙配合，保证压板上下移动时无卡滞，同时不会出现横向偏移导致压紧力不均的问题。夹芯组件的接触表面都做了淬火处理，表面硬度达到HRC45-50，长期使用下不会因为反复压紧出现磨损凹陷，延长夹具的整体使用寿命。垫片的设置主要用于调整夹芯块的初始高度，适配不同厚度规格的工件装夹需求，无需更换整套夹具即可完成一定尺寸范围内的工件兼容，降低生产现场的夹具储备成本。
