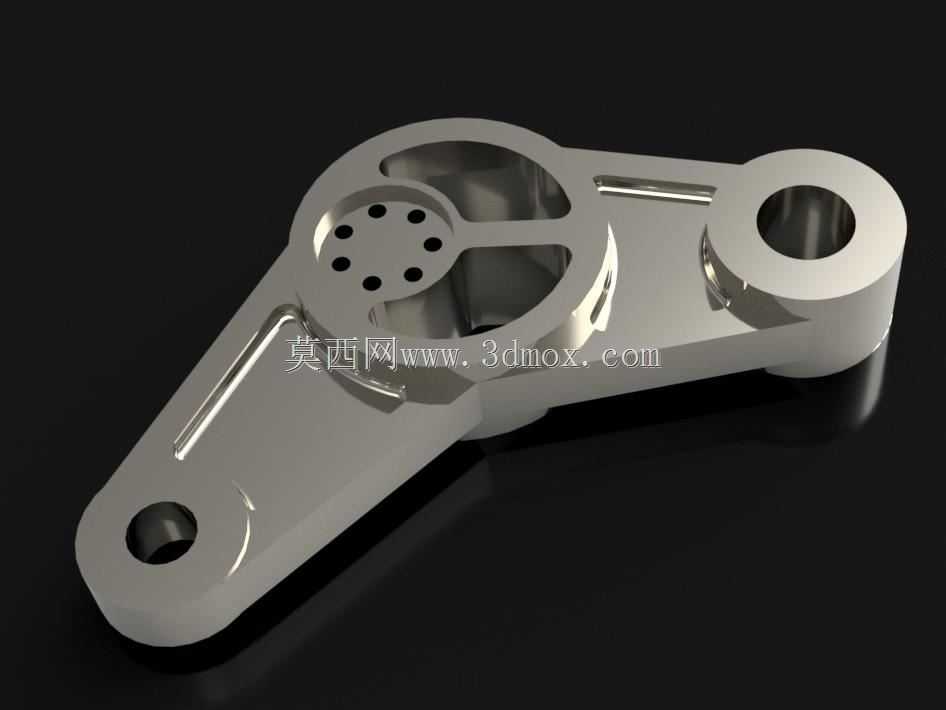

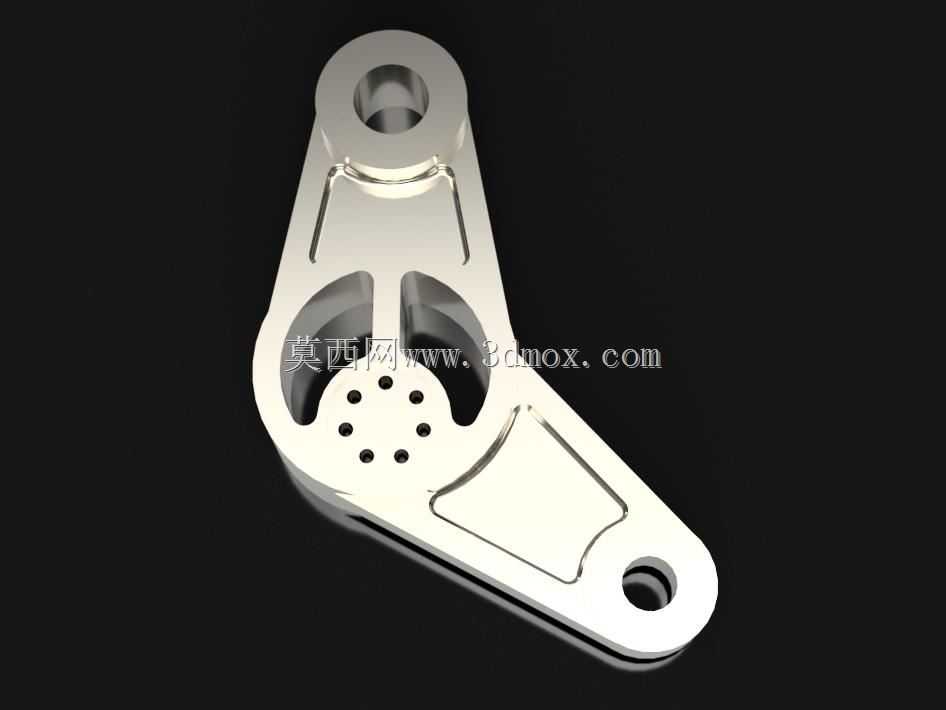

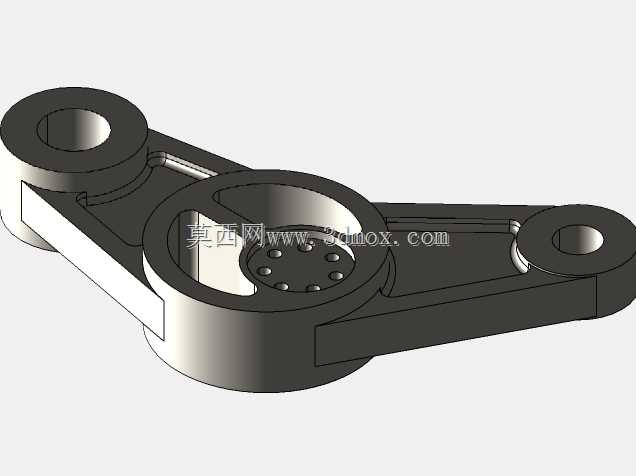

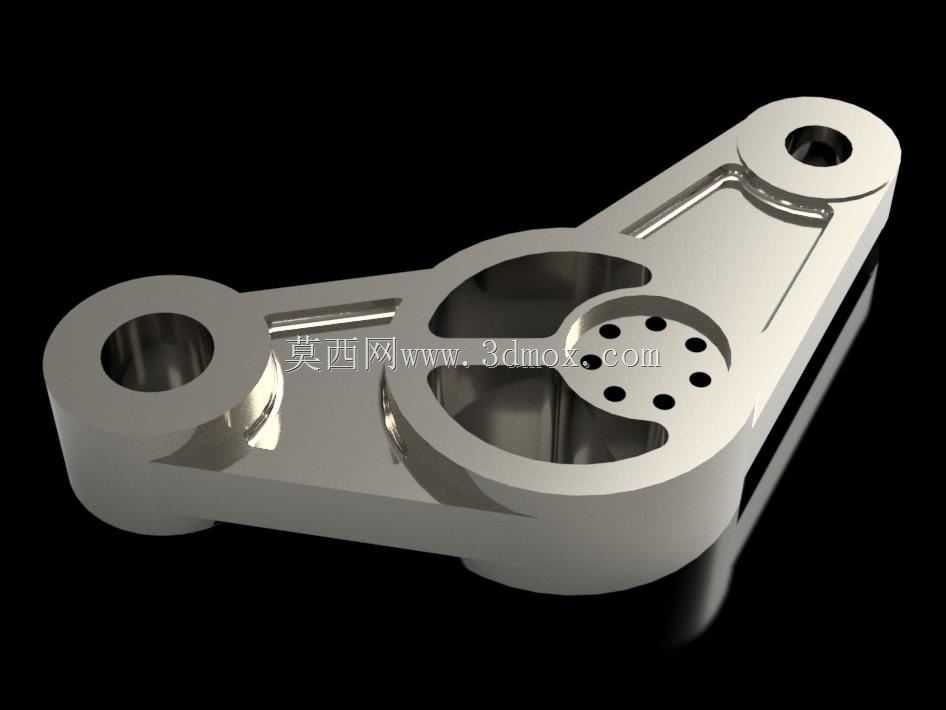

这类控制臂构件常见于多类需要往复摆动传动的机械工位中,不管是轻工自动化设备的摆臂传动单元,还是小型作业机械的执行端连接结构,都能见到同构型构件的应用,核心作用是在两个存在相对摆动的传动节点之间传递稳定的机械作用力,同时约束传动路径的运动轨迹,避免传动过程中出现非预期的位移偏差。从结构设计逻辑来看,该构件采用了一体化铣削成型的主体构型,三个带通孔的铰接端分别对应不同的安装对接位,其中大尺寸端作为主摆动支点,另外两个小尺寸端分别对接动力输入侧与执行负载侧,三个铰接孔的同轴度、孔位间距公差直接决定了整套传动机构的运行顺畅度,设计阶段需要重点核算孔位的位置度公差,避免装配后出现卡滞、偏磨的问题。主体结构上的多处镂空减重设计并非单纯为了缩减材料用量,更多是在保证整体结构刚度的前提下,降低构件自身的转动惯量,让摆动动作的启停响应速度更快,尤其在高频往复摆动的工况下,更低的转动惯量能有效减少动力端的负载冲击,同时降低铰接位置的磨损速率。构件中部的多孔位安装面,是为了适配不同规格的附属组件安装需求,比如可以加装位置感应挡片、行程限位块或者辅助配重块,无需在主体结构上二次加工,提升了构件的场景适配性。从安装边界来看,三个铰接端的外圆凸台做了加厚处理,用来承担铰接位置的径向挤压力,避免长期受力后出现孔位变形,臂身的加强筋沿着应力传递路径布置,从主支点孔分别延伸至另外两个铰接端,刚好覆盖传动过程中的主要应力流线,不会出现多余的结构冗余。设计这类构件的时候,需要先明确整套机构的摆动行程范围,核算臂身在极限摆动位置会不会和周边其他构件发生运动干涉,同时要根据实际传递的扭矩大小,校核臂身最窄截面的抗弯、抗扭强度,铰接孔的内径尺寸要匹配标准规格的铰接销轴或者轴承外径,装配面的粗糙度要满足转动配合的要求,避免运行过程中出现异常噪音或者过早磨损。另外臂身的过渡位置全部采用圆角衔接,避免应力集中导致的疲劳断裂问题,尤其是在长期承受交变载荷的工况下,圆角过渡的设计能大幅提升构件的使用寿命。
