多工位并行爪形夹钳夹持机构设计

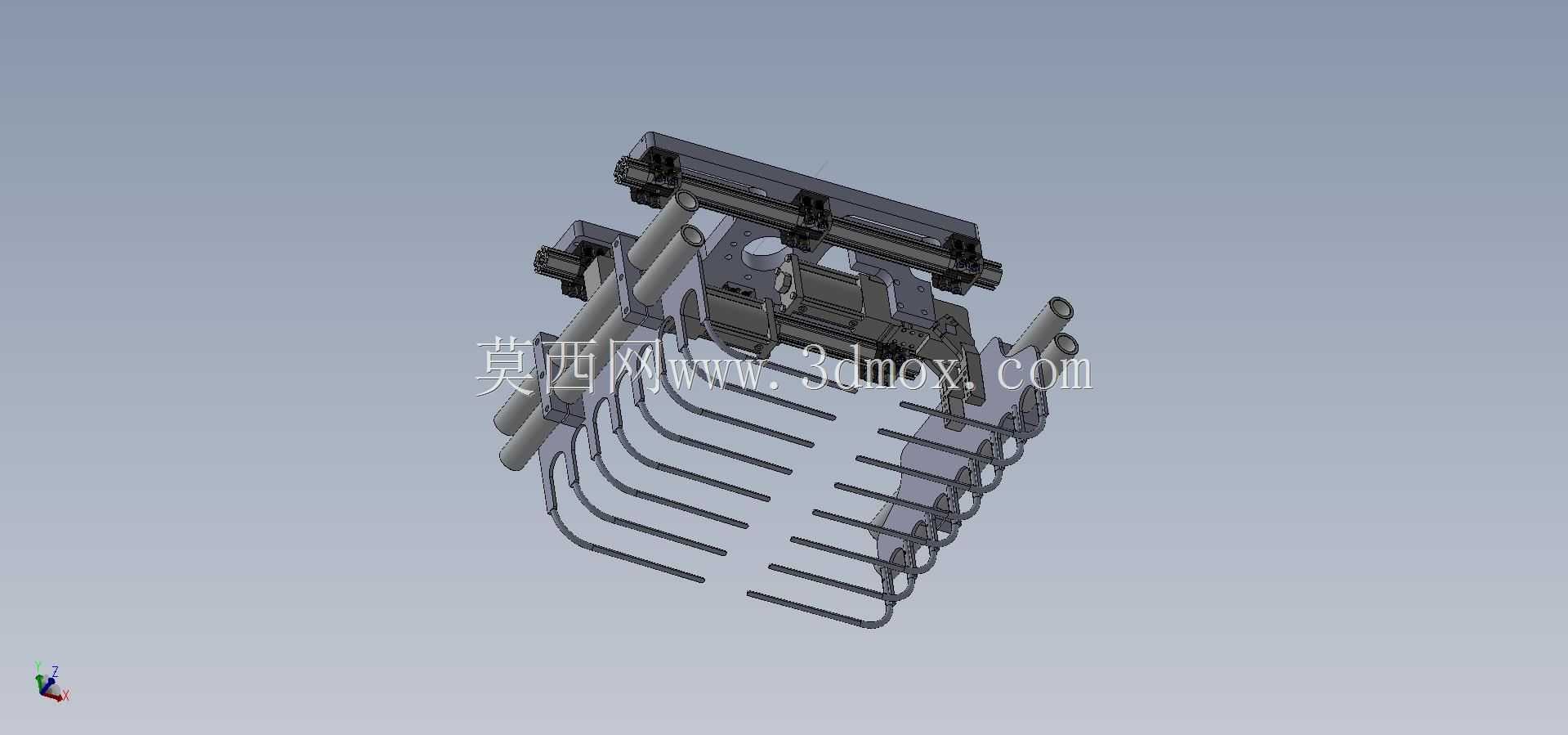

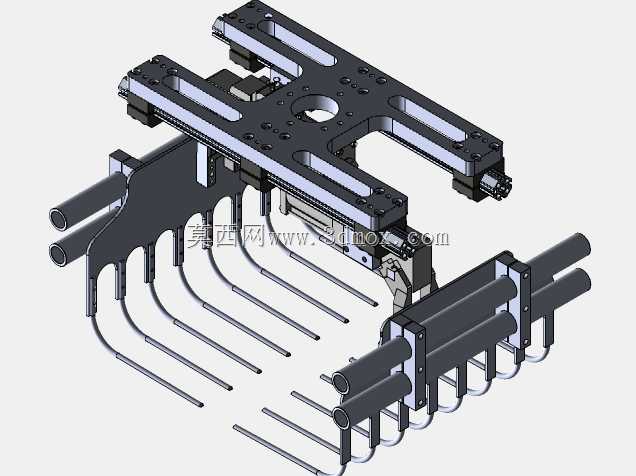

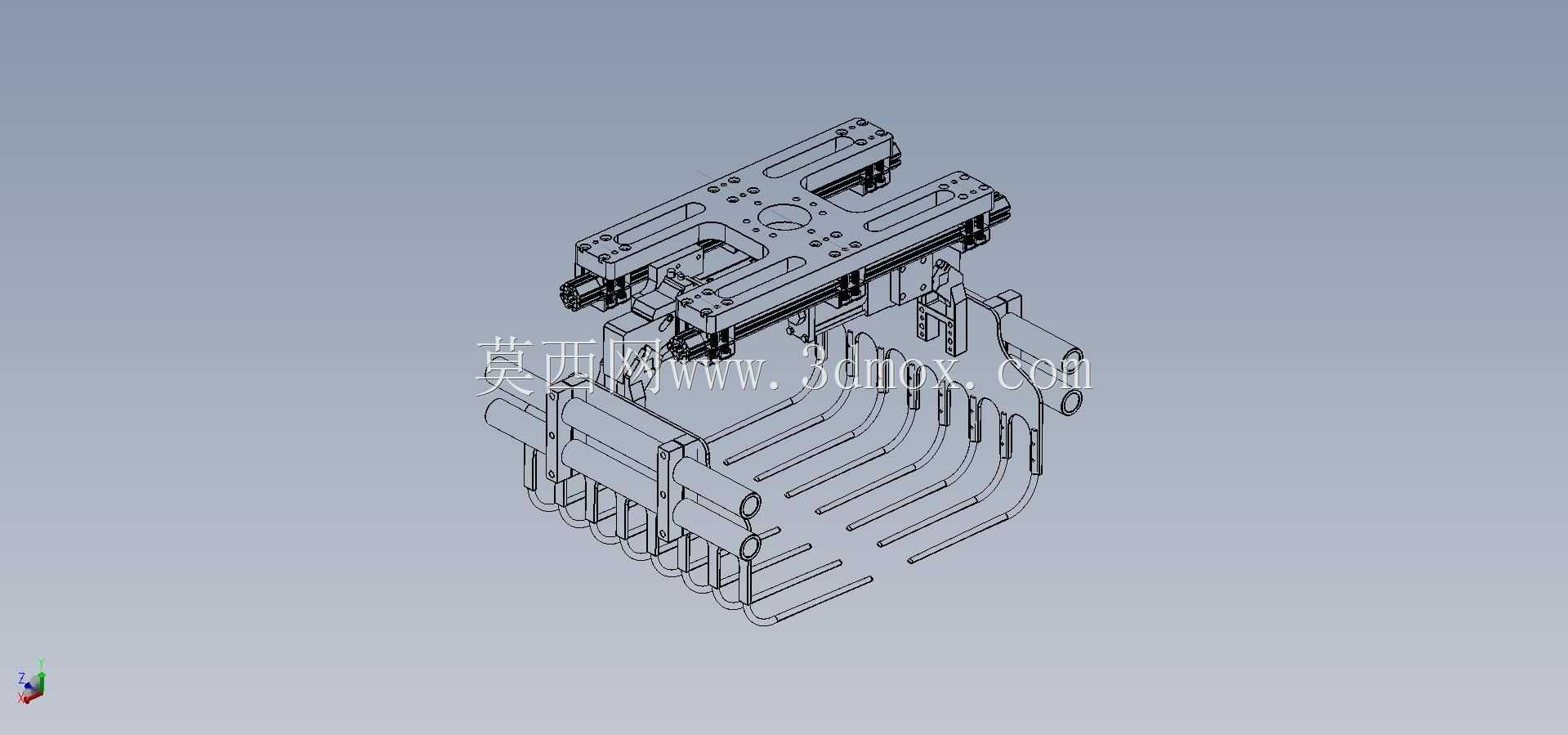

这套爪形夹持机构主要面向自动化产线的批量物料转运场景，常见于软包电芯、袋装食品、薄型片状工件的整列抓取工序，可直接安装在桁架机械手或者六轴机器人末端法兰上，替代单工位夹爪完成多件物料的同步取放，大幅提升单节拍的转运效率。从结构布局来看，主体采用对称式龙门安装基座，基座上预留了标准的法兰安装孔与定位销孔，安装面平面度控制在0.02mm以内，能适配多数通用工业机器人的末端接口，不需要额外做转接板定制，安装时只需要匹配对应螺栓规格即可完成固定，基座整体宽度控制在320mm区间，长度方向预留了滑台调节行程，可在180mm到280mm的夹持宽度范围内做无级调整，适配不同尺寸规格的成排物料。两侧的夹指采用模块化快拆设计，每侧布置8根弯弧形夹指，夹指末端做了圆弧过渡处理，避免夹持时刮伤工件表面，夹指根部通过螺栓固定在两侧的滑动安装板上，可根据物料的排布间距调整单根夹指的安装位置，也可以更换不同长度、不同弧度的夹指来适配异形工件的夹持需求。驱动部分采用集成式气动滑台作为动力源，滑台内置双导轨导向结构，侧向间隙控制在0.01mm以内，保证两侧夹指开合时的平行度，不会出现偏载卡滞的问题，气路接口布置在基座侧面，采用标准快插接头规格，现场接气时不需要额外加工转接气路。夹指的开合行程可通过滑台两端的限位螺栓做微调，针对不同厚度的物料可以精准控制夹持开度，避免夹伤软质工件或者出现夹持脱落的问题。整套机构做了轻量化处理，主体安装基座采用高强度铝合金加工而成，夹指采用弹簧钢材质做表面发黑处理，整体重量控制在4.2kg以内，不会给机器人末端带来过大的负载压力，同时保证了夹指的夹持弹性，在接触工件时能有微量的形变缓冲，适配表面不平整的工件夹持。在实际产线应用中，这套机构可配合视觉定位系统完成散乱物料的整列抓取，也可以对接输送线完成成排物料的转序码放，相比传统的吸盘式抓取机构，针对表面透气、不平整的软质物料有更好的夹持稳定性，不会出现漏气掉件的问题，夹指的排布间距可灵活调整，能兼容同产线多规格产品的快速换产需求，换产时只需要调整夹指位置或者更换夹指即可，不需要更换整套夹持机构，能有效降低产线的换产成本与备件库存压力。
