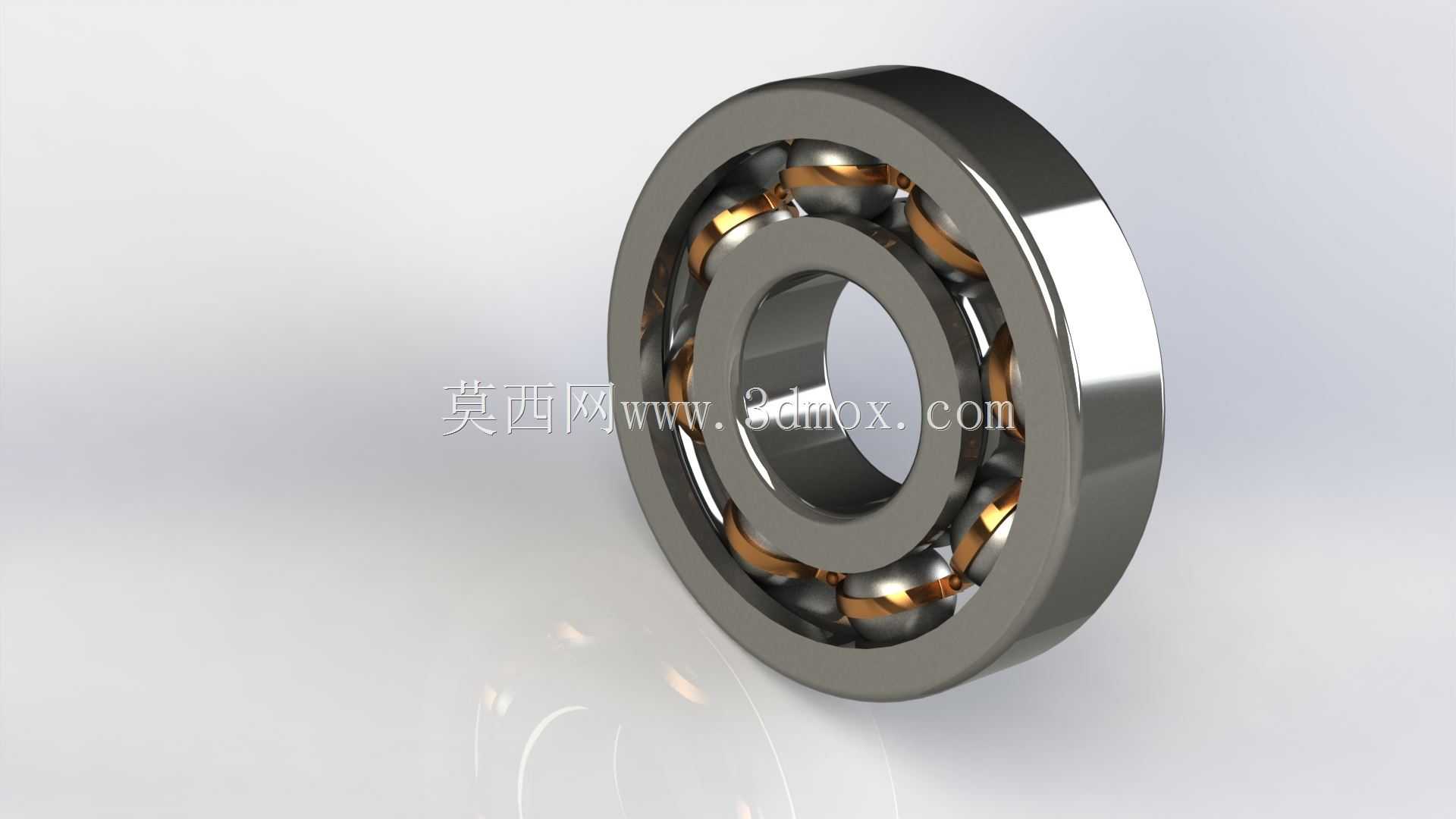

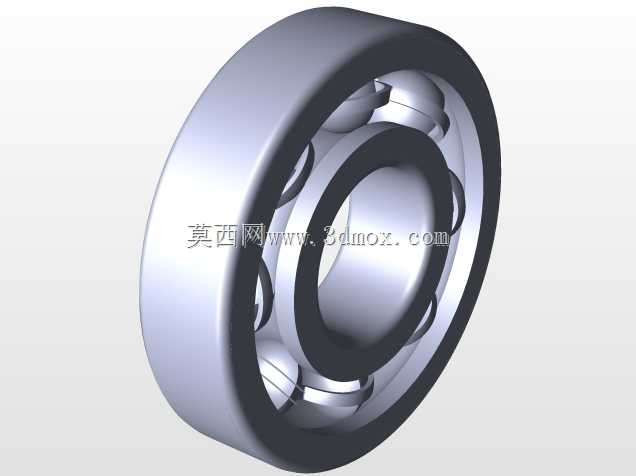

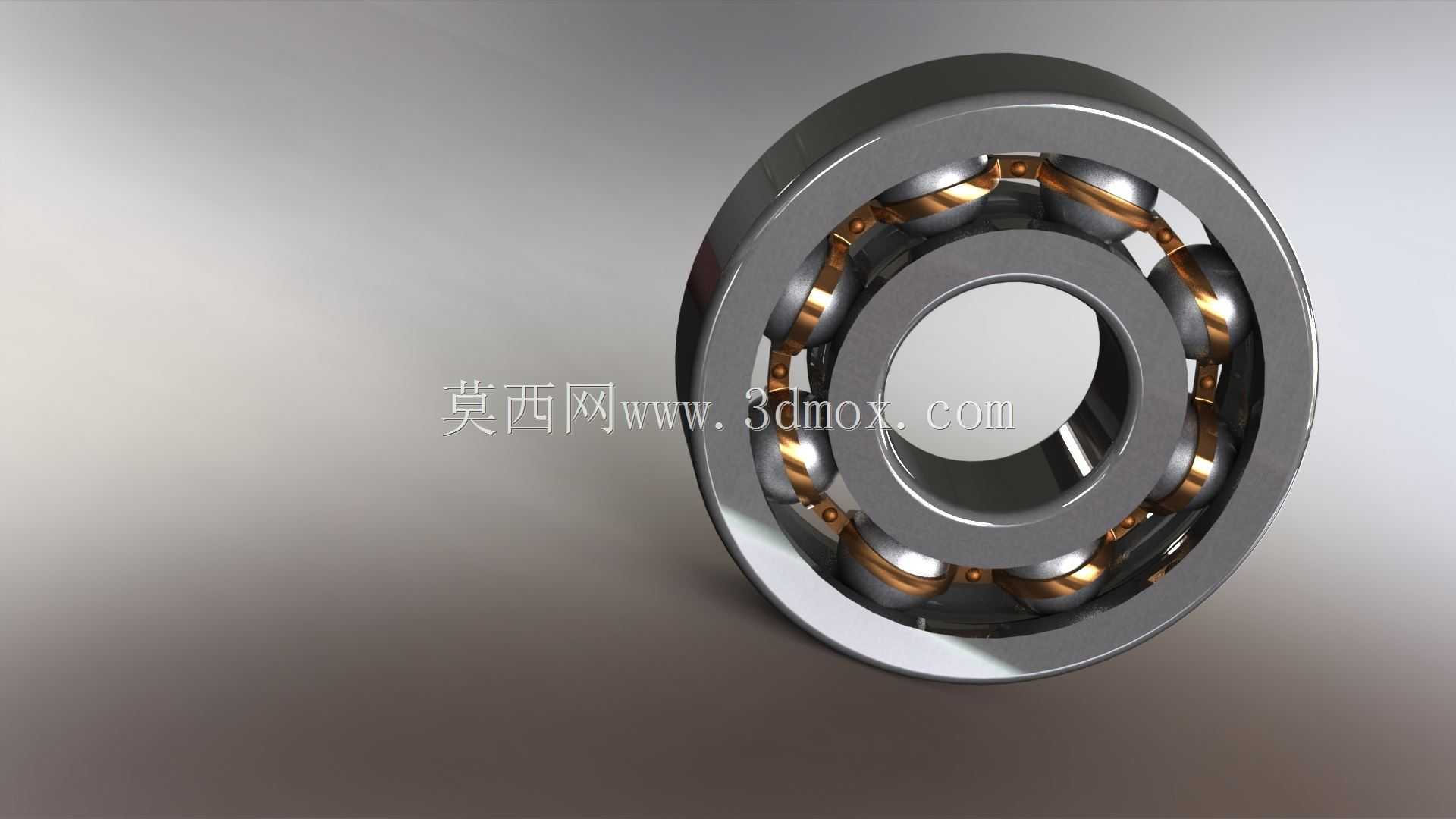

在各类旋转传动设备的结构设计中,滚珠轴承是应用覆盖范围极广的核心支承部件,从普通民用家电的电机转轴,到工业生产线的输送辊道、机床主轴组件、工程机械的传动系统,几乎所有存在回转运动的机械结构,都需要这类部件来完成轴系的径向与轴向载荷承载,同时将轴运转过程中的摩擦系数控制在较低水平,减少动力传输过程中的能量损耗,也能避免轴颈与安装基座直接接触造成的磨损,延长整套设备的核心部件使用寿命。这款滚珠轴承采用经典的深沟球结构设计思路,设计过程中首先要匹配安装场景的轴径尺寸与基座安装孔位边界,内圈与轴采用过盈配合的公差设计,保证运转过程中内圈与轴同步转动无相对滑移,外圈与安装座孔采用过渡或间隙配合,适配不同的安装定位需求,同时预留合理的安装倒角,避免装配过程中出现卡滞、配合面刮伤的问题。轴承的内外圈滚道采用圆弧型深沟结构,滚道曲率半径略大于滚珠直径,既能保证滚珠在滚道内顺畅滚动,也能在承受径向载荷的同时,承载一定比例的双向轴向载荷,适配多数既有径向受力又存在少量轴向窜动的轴系工况。保持架采用兜孔式结构,均匀分隔每一颗滚珠,避免滚珠之间直接接触产生额外摩擦与碰撞,保证所有滚动体在滚道内均匀分布,运转过程中受力均衡,不会出现局部载荷集中导致的早期点蚀失效。从安装边界来看,设计时需要明确轴承的宽度尺寸、内外径公差,匹配轴肩与座孔的挡肩高度,挡肩高度不能超过轴承内圈的倒角尺寸,否则会导致轴承无法安装到位,同时要预留润滑脂的填充空间,在轴承的两侧可适配对应的密封件,防止外界粉尘、切削液、水汽进入滚道内部,也避免内部润滑脂泄漏,保障长期运转的稳定性。在实际选型应用中,这类轴承的额定动载荷、额定静载荷参数需要匹配轴系的实际受力情况,若应用在高速运转场景,还要核算其极限转速是否满足工况要求,必要时可调整保持架材质、润滑方式来适配更高的转速需求。建模过程中对滚道的曲率、滚珠的直径公差、保持架的兜孔间隙都做了符合机械设计标准的参数化设置,可直接用于装配验证、运动仿真,也能作为同类型轴承设计的参考基础,帮助结构工程师快速完成轴系的配套设计,减少重复建模的工作量,也能在装配阶段提前验证安装干涉问题,缩短设备研发的周期。
