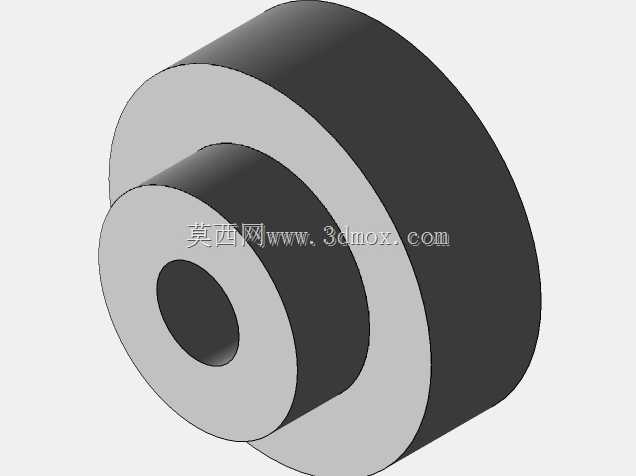

曼查尔轴向帕拉门托台阶式衬套结构

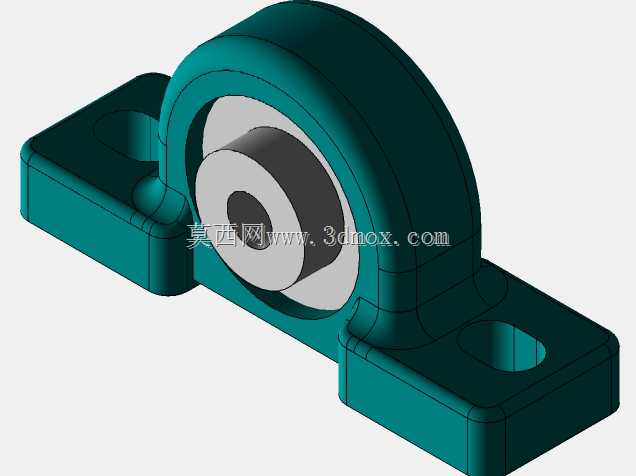

在常规轴系传动结构里，这类台阶式衬套的应用场景覆盖了从轻载输送设备到中小型机床进给机构的多个环节，很多设计人员在做轴系布局时，容易忽略衬套的轴向限位作用，往往只考虑轴承的承载而忽略轴上零件的窜动余量控制，这个结构的设计刚好针对这一痛点做了优化。从实际使用角度看，该衬套的大直径端面主要承担轴向抵接限位的作用，安装时大端面贴靠在轴承内圈或者轴肩定位面上，小直径段则伸入对应安装孔内，既可以补偿轴与安装座之间的同轴度误差，也能在轴件做小幅转动时减少接触面的滑动磨损，避免轴件直接和安装座硬摩擦导致的基座孔磨损失圆，后期维护时只需要更换衬套就能修复配合间隙，大幅降低设备运维的成本。设计思路上没有采用复杂的异形结构，整体以同轴回转体为基础，通过两段不同外径的圆柱形成台阶差，内孔为贯通式等径孔，和适配的轴径采用间隙配合，配合公差控制在H7/g6的区间，既保证轴件转动时不会出现卡滞，也不会因为间隙过大产生径向跳动。外形尺寸方面，大端外径和安装座的沉孔尺寸匹配，安装时大端完全沉入沉孔内，不会突出安装平面影响其他零件的装配，小端外径比大端小两个尺寸级，长度根据轴上需要避让的零件厚度确定，安装边界上要保证衬套装入后，小端端面和相邻传动件之间预留0.1到0.2毫米的轴向间隙，避免运转时出现端面摩擦发热。很多现场装配的反馈里，这类衬套如果台阶处的圆角处理不到位，安装时很容易卡在轴肩的倒角位置，导致衬套装不到位，所以建模时特意在台阶过渡处做了R0.5的圆角避让，和轴肩的C1倒角形成配合，装配时可以顺利滑入到位。内孔的表面粗糙度要求控制在Ra1.6，外圆和端面的粗糙度Ra3.2即可，不需要过高的加工精度，兼顾了使用性能和加工成本，在轻载、转速不超过1500转每分钟的轴系里，这类衬套的使用寿命可以达到8000小时以上，完全能满足常规通用设备的使用需求。
