内六角凹端紧定平头螺钉结构设计

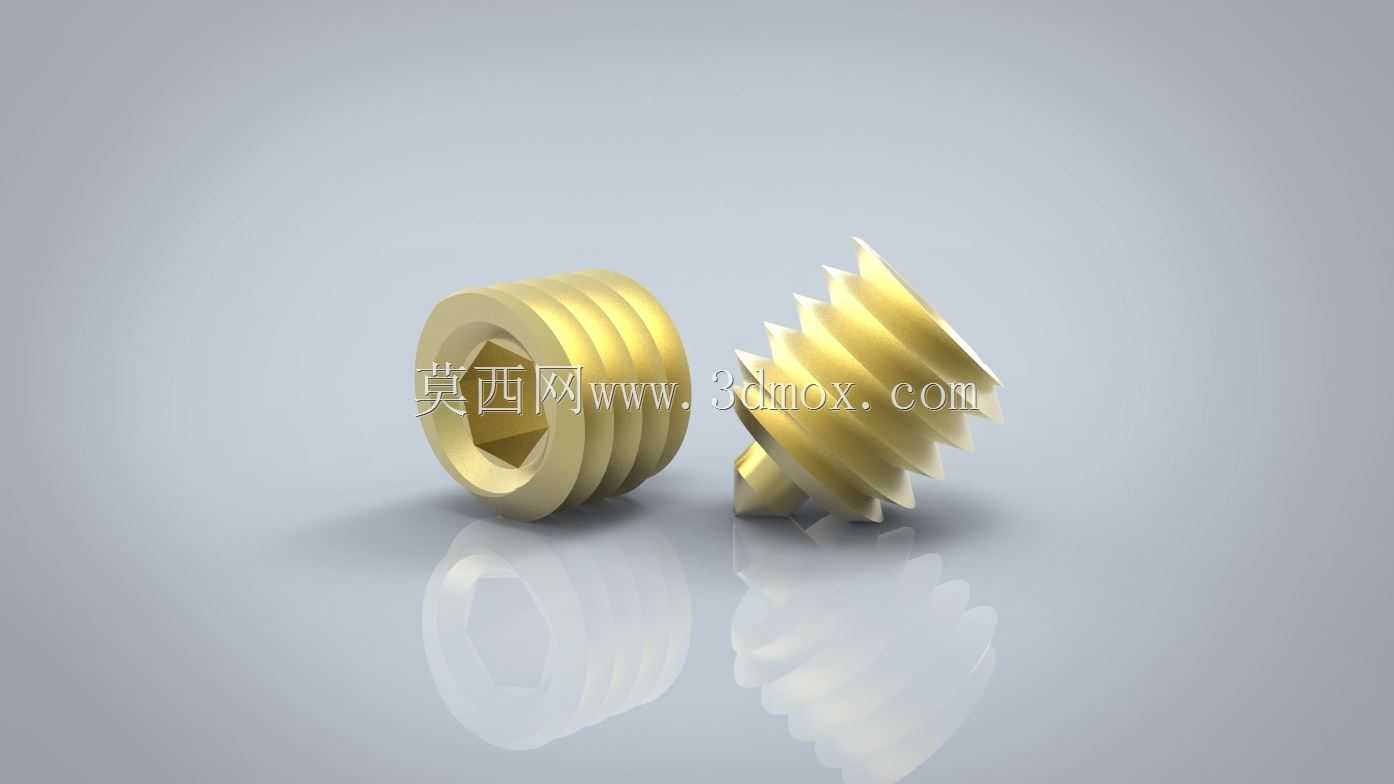

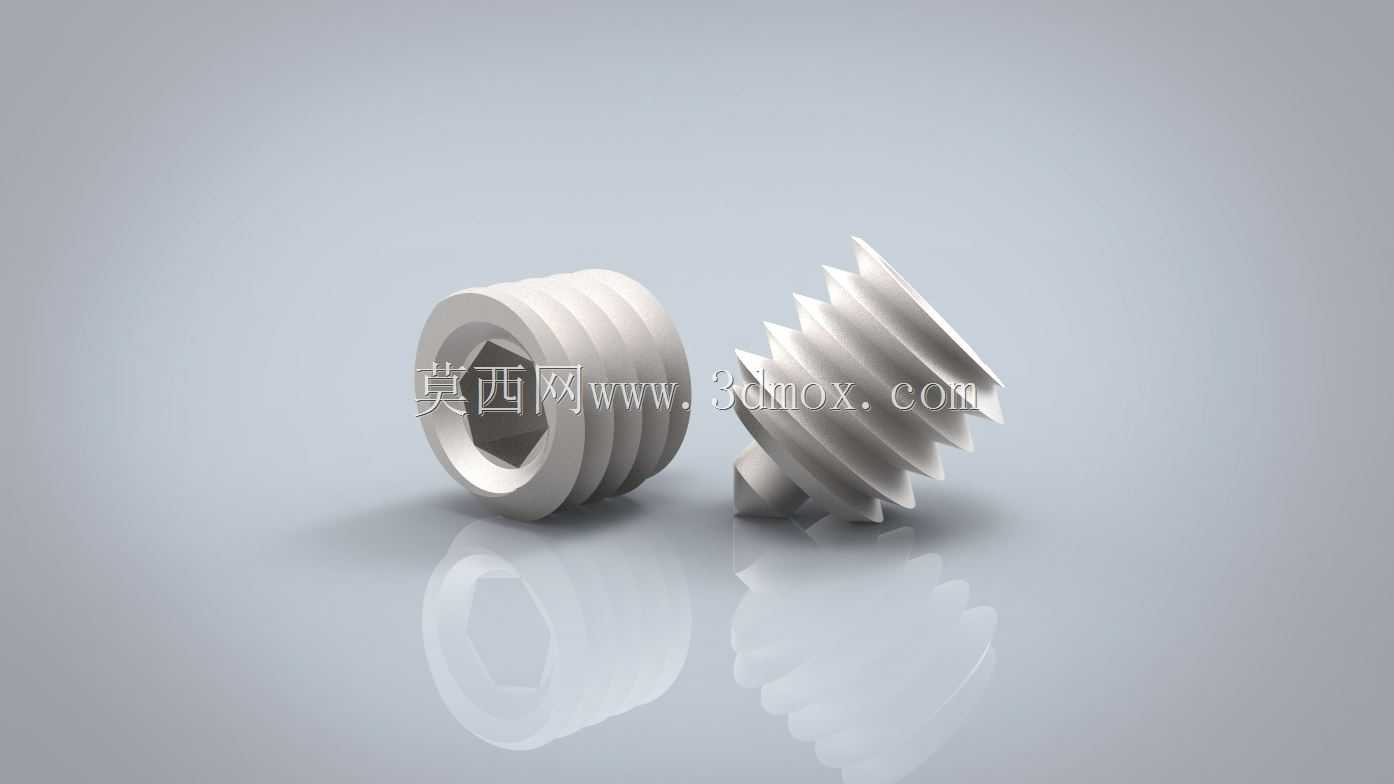

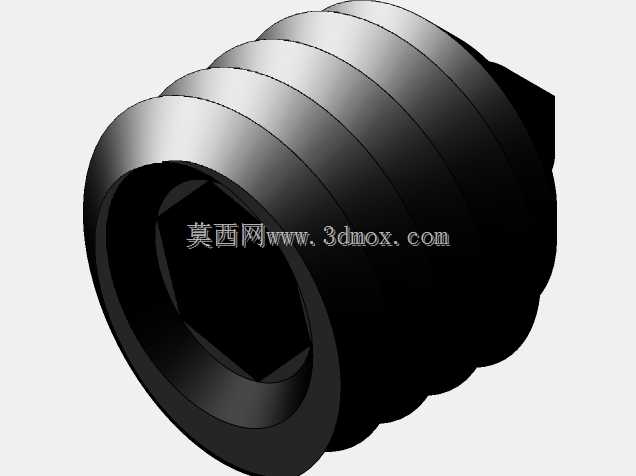

这类平头紧定螺钉在工业装配场景里的应用覆盖极广，从小型精密仪器的模组定位，到中型输送设备的部件锁止，再到工装夹具的位置固定，都能见到它的身影。和外六角螺栓不同，它没有突出的钉头，安装完成后端面可以完全沉入装配孔内，不会在工件表面形成凸起干涉，这也是它在紧凑空间装配中被频繁选用的核心原因。设计这类螺钉时，首先要考虑的是螺纹配合的公差带选择，普通传动场景选6H/6g的中等配合公差即可，若用于有振动冲击的工况，需要选用更紧的配合等级，同时在内六角驱动孔的深度设计上，要保证足够的扳手啮合深度，避免拧紧时出现内孔打滑拧花的问题，很多新手建模时容易把内六角孔做的过浅，实际装配时稍用力矩就会损坏驱动位，直接导致零件报废。它的功能核心是通过端面顶紧或者螺纹旋合的摩擦力，实现两个相对运动零件的位置固定，比如轴和套类零件的周向、轴向定位，不需要额外加工键槽，就能传递不大的扭矩，在轻载定位场景下能大幅减少零件加工工序，降低装配复杂度。从安装边界来看，这类螺钉的安装孔需要提前加工出适配的螺纹底孔，孔口要做微小倒角，避免螺钉旋入时刮伤螺纹入口，同时要保证安装后螺钉的尾端完全没入工件平面，不能突出基准面，否则会影响相邻零件的装配贴合度。外形上，它的螺纹段采用全牙设计，没有光杆段，整个长度都能参与螺纹旋合，顶端的内六角孔采用标准对边尺寸，适配通用内六角扳手，不需要专用工具就能完成拆装，日常维护时的便利性很高。很多设备的调节部位也会用到这类螺钉，比如设备导轨的间隙调节、限位块的位置固定，通过旋转螺钉调整伸出长度，就能实现位置的微调，调整到位后配合锁紧螺母就能长期保持位置，不会因为设备运行的振动出现位置偏移。建模时要注意螺纹收尾的退刀槽尺寸，不能把退刀槽做的过宽过深，否则会降低螺钉端部的结构强度，在顶紧受力时容易出现端部断裂的问题，同时平头端面的平面度要控制在合理范围内，保证顶紧时和被接触零件的端面充分贴合，避免点接触导致的应力集中，长期受力下出现压痕或者松动。
