机加工用V形块夹紧卡箍工装结构

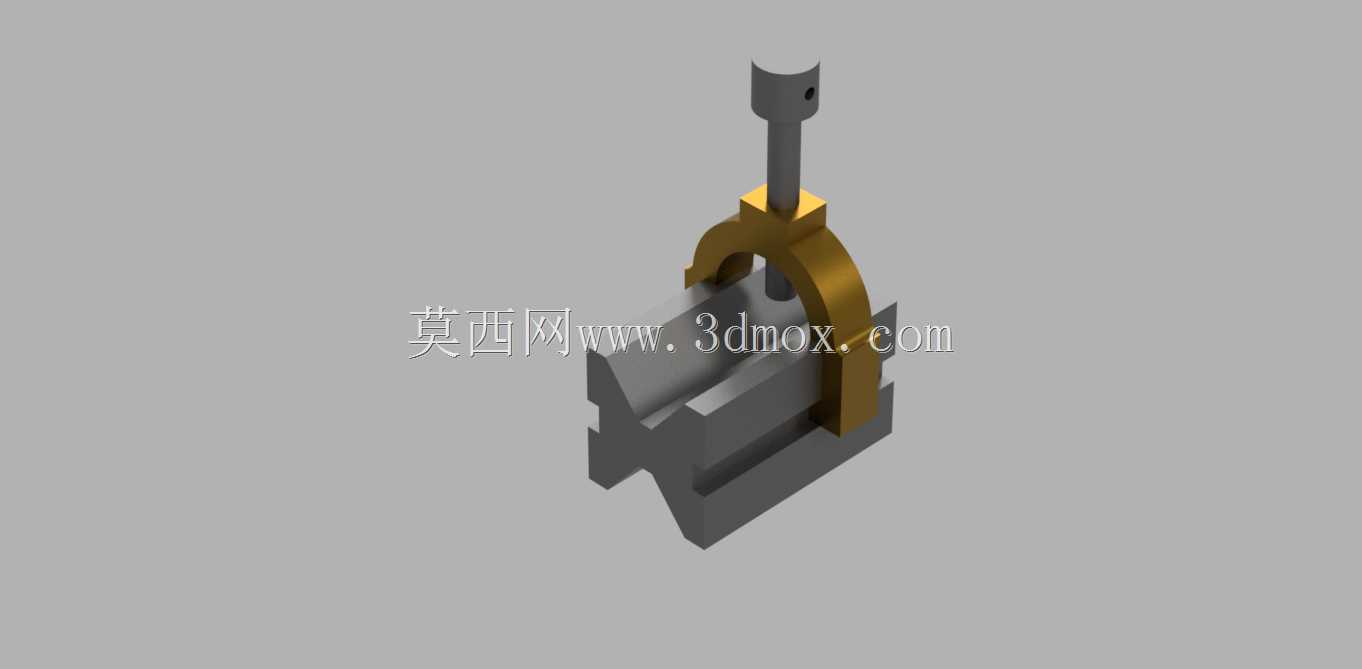

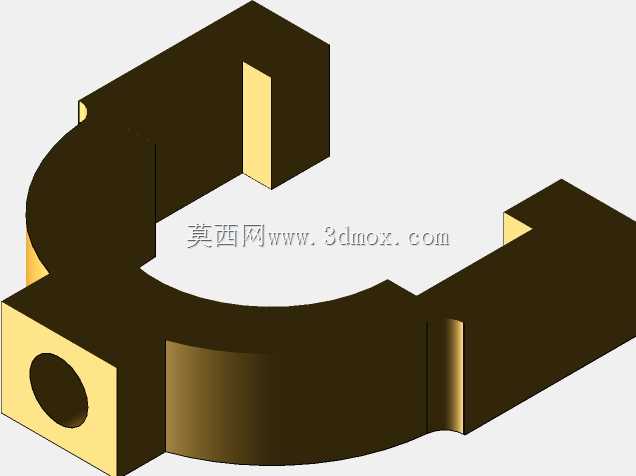

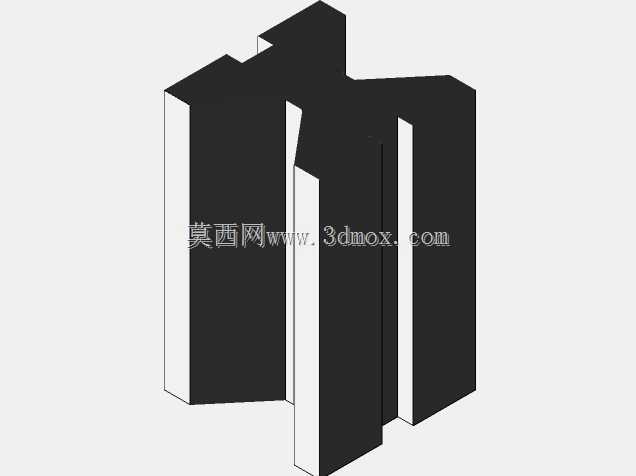

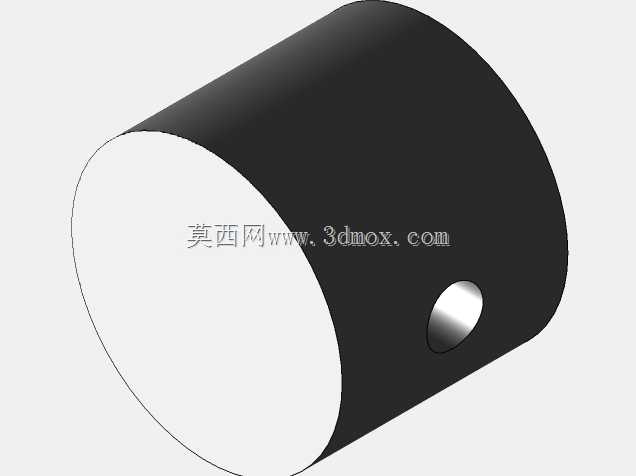

在轴类、套类回转体零件的铣削、钻削、磨削工序中，这类V形块搭配卡箍的夹紧结构是车间工位上最常见的定位装夹方案，区别于通用三爪卡盘的装夹形式，V形定位的对中性优势能让圆柱类工件的轴线快速与加工基准对齐，不需要反复打表找正，能大幅缩短单件装夹的辅助时间。整套结构的核心定位件是底部的V形支撑块，V形开口角度采用机加工装夹通用的90度设计，开口两侧的支撑面做了等高研磨处理，能适配一定直径范围内的圆柱工件，不管是光轴、带台阶的轴段还是小型套筒类零件，放置到V形槽内后都能自动完成径向定位，限制工件四个方向的移动自由度，避免装夹过程中出现轴线偏移。上方的拱形卡箍是整套结构的夹紧执行件，卡箍的内弧面与V形槽的定位中心同轴，锁紧时通过顶部的压紧螺杆传递压力，卡箍会均匀压合在工件的上半圆表面，不会像单点压头那样造成工件局部应力集中，也能避免薄壁类套筒零件装夹时出现的圆度变形。设计这套结构时，首先要确认V形块的安装边界，底部的定位块做了与机床工作台T型槽匹配的安装凸台，不需要额外制作转接板就能直接固定在铣床、钻床或者磨床的工作台上，V形块的整体高度控制在常规加工的操作舒适区间，操作人员装拆工件时不需要过度抬臂，能降低长时间操作的疲劳感。卡箍与V形块的连接端做了铰接式设计，一侧通过销轴与V形块的侧边支座连接，另一侧做了开口卡槽，松开锁紧螺杆后可以直接将卡箍绕销轴翻起，不用完全拆下螺杆就能完成工件的上下料，操作流程更顺畅。顶部的压紧螺杆头部做了滚花防滑设计，小扭矩夹紧时可以直接手动拧动，大切削负载的工况下也能配合扳手施加更大的锁紧力，螺杆与卡箍的接触位置做了平面推力垫片，能减少锁紧时的转动摩擦，避免卡箍随螺杆转动蹭伤工件表面。在实际生产场景中，这类工装常搭配在小型台钻、立式铣床的工位上，用来完成轴类零件的径向孔钻削、键槽铣削、端面打磨等工序，相比通用平口钳装夹圆柱工件的方式，V形定位的重复定位精度更高，批量加工时能有效保证同批次工件的尺寸一致性，而且整套结构没有复杂的传动组件，日常维护只需要定期清理V形槽内的切屑、在铰接销轴处加注少量润滑油就能长期使用，故障率极低，适合中小批量零件的加工场景使用。
