DC-DC电源测试快速装夹治具结构

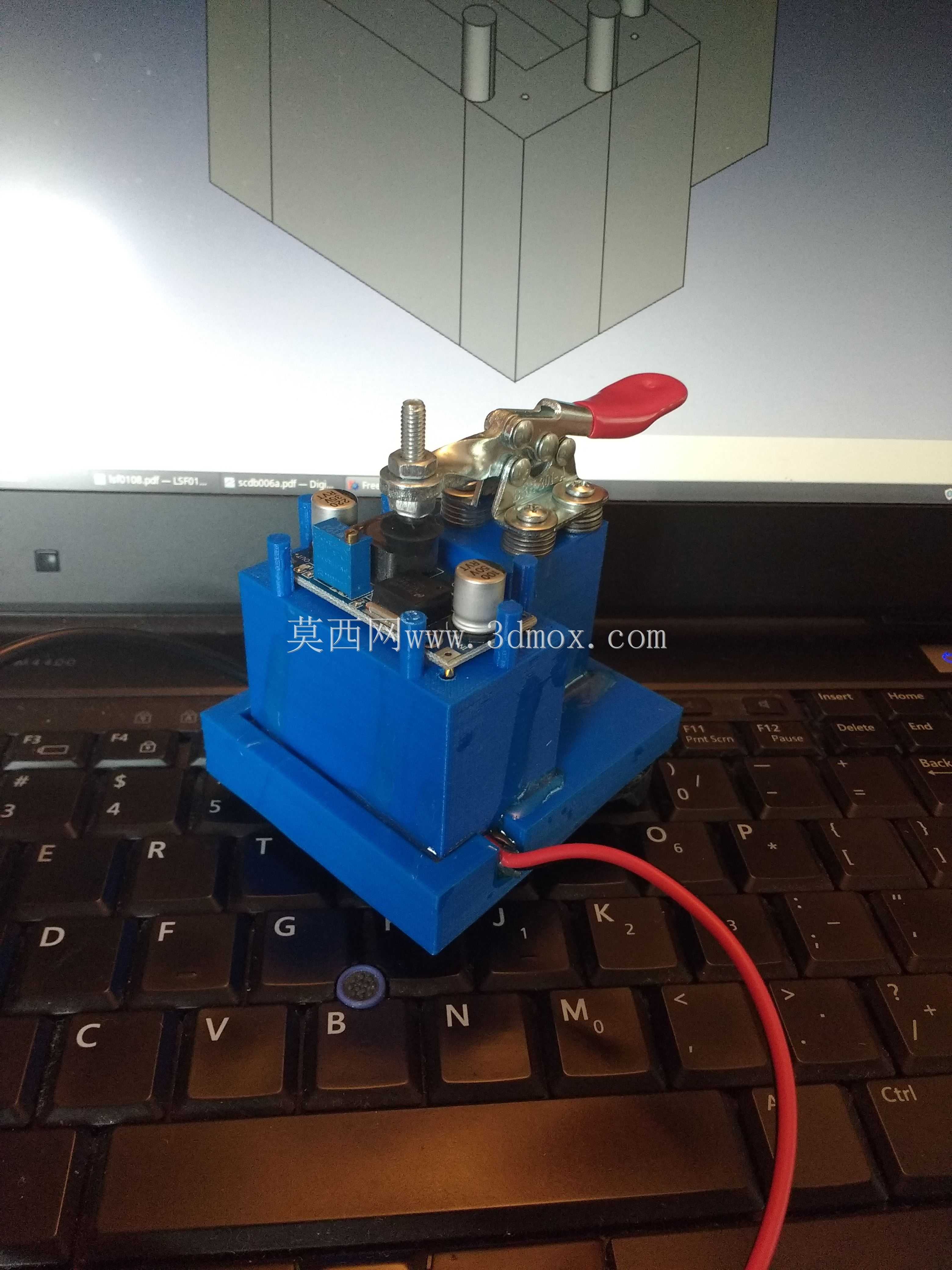

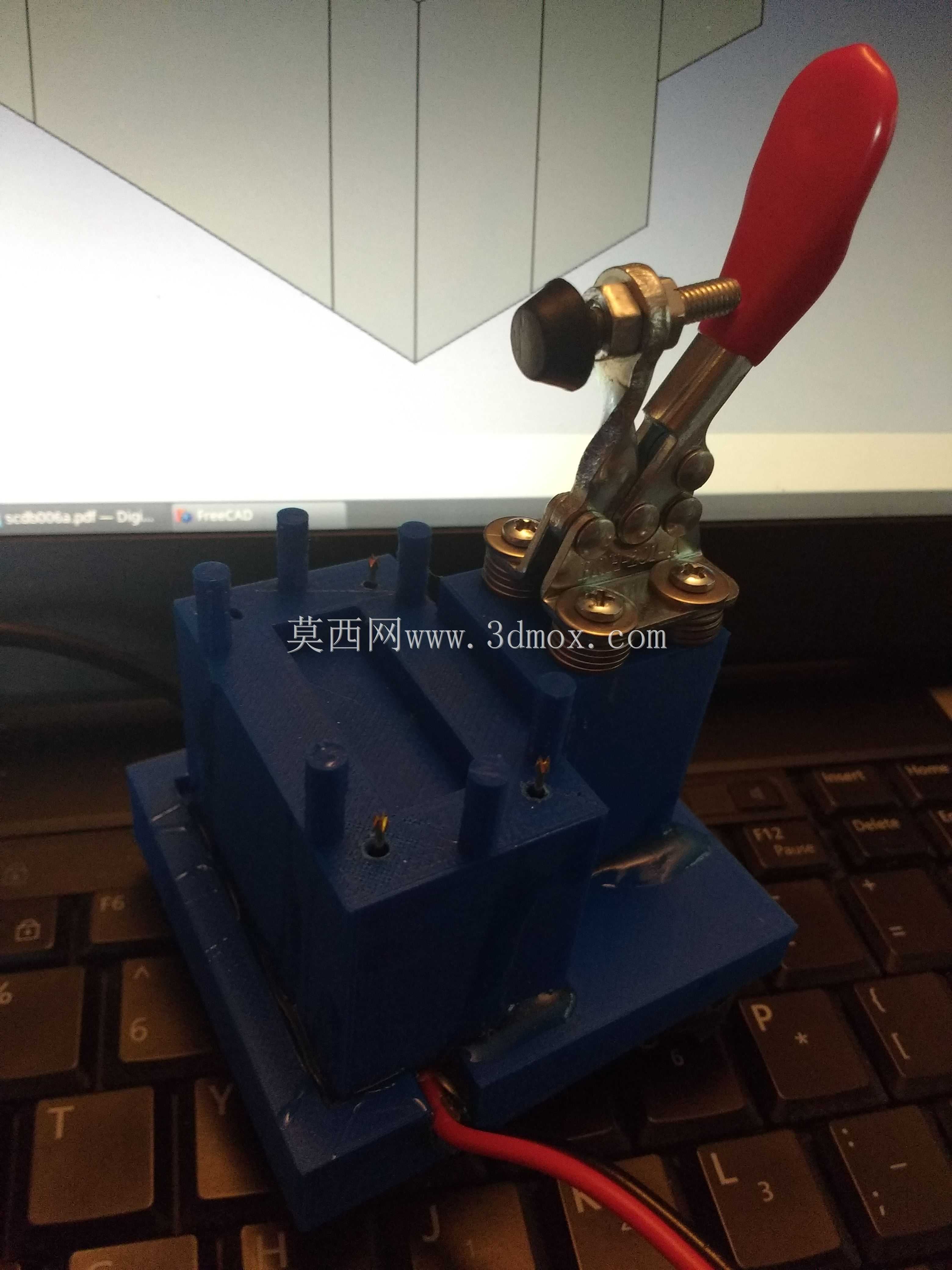

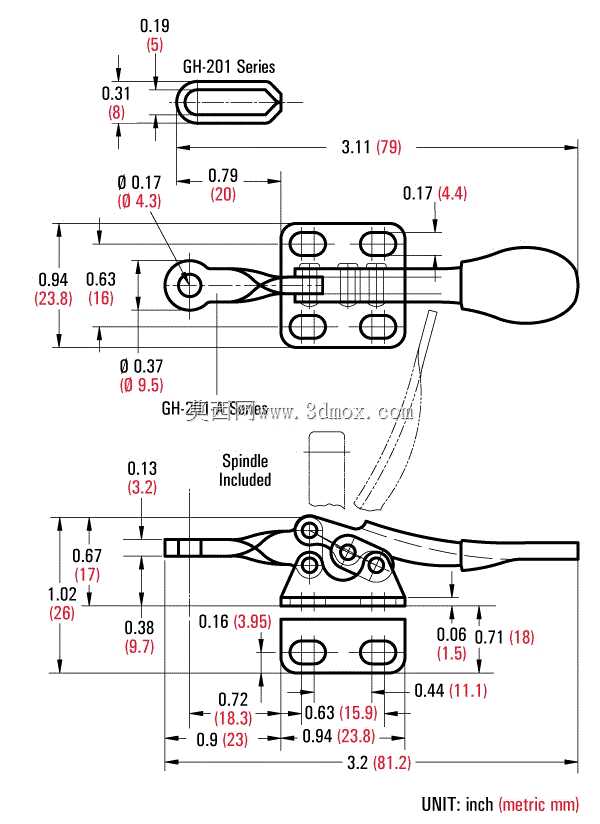

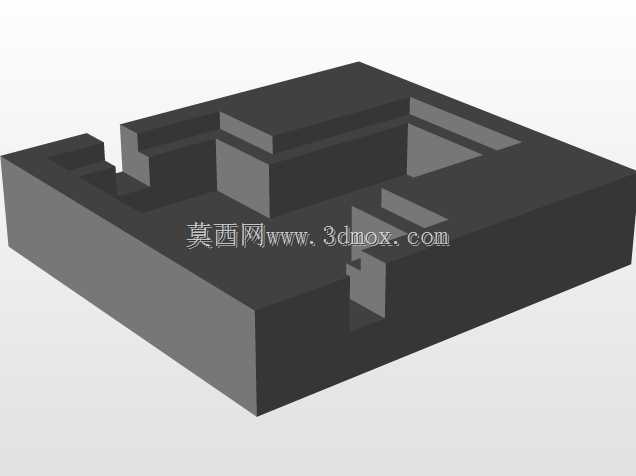

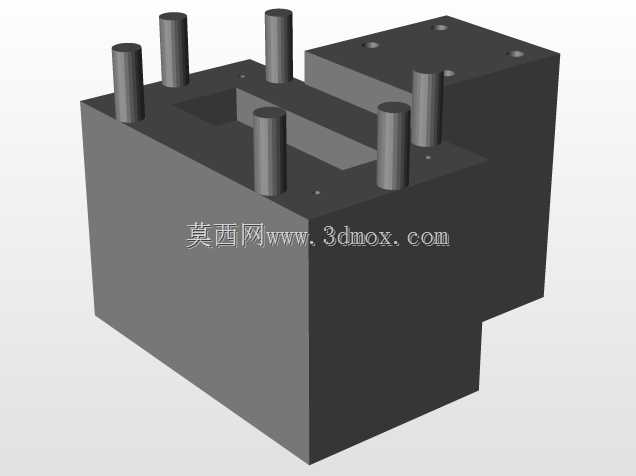

在小功率DC-DC模块的研发调试验证、来料抽检、产线初测环节，测试人员往往需要反复焊接输入输出引线，不仅效率低下，反复焊接的高温还容易损伤模块引脚焊盘，甚至引入额外的接触电阻影响测试数据准确性，这款快速夹装的测试治具正是针对这类痛点设计的手动测试工装。整套治具采用蓝色电木板作为基座主体，电木板的绝缘特性可以避免测试过程中出现电源短路风险，同时材料本身耐磨、不易变形的特性也能保证长期反复装夹后的定位精度，基座底部做了平整处理，可以直接放置在防静电工作台面使用，不需要额外的固定安装，整体占用台面空间极小，适合实验室桌面、产线测试工位这类空间紧凑的场景使用。治具的压紧机构采用标准的水平式快速夹钳，红色的压柄操作手感清晰，压头位置做了可调设计，可以适配不同厚度的DC-DC模块，夹钳的下压行程预留了足够的余量，不需要针对每款模块做复杂的调整，只需要松开压头的锁紧螺母调整到对应高度，就可以快速适配同封装不同引脚布局的电源模块。治具的探针安装位采用模块化设计，每个探针都做了独立的绝缘护套，探针的行程选择了1.5mm的标准测试探针，接触压力稳定，既可以保证和模块引脚的可靠接触，又不会因为压力过大压伤模块的引脚焊盘，引线从治具侧面引出，直接连接到直流电源、电子负载等测试设备，不需要每次测试都做焊接操作，单次装夹的时间可以控制在两秒以内，大幅提升批量测试的效率。设计过程中特意将夹钳的受力点做了偏移处理，避开模块上的元器件区域，下压时的压力直接作用在模块的基板边缘，不会压损模块表面的电容、电感等元器件，基座上的定位槽做了0.2mm的间隙余量，模块放入时不需要刻意对准，只需要大致放到槽位内，夹钳下压时会自动将模块推到准确的测试位置，降低操作人员的对准难度。治具的所有金属部件都做了防锈处理，长期在车间环境使用也不会出现锈蚀卡滞的问题，走线位置预留了扎带固定孔，可以将测试引线固定在基座上，避免拉扯引线导致探针移位，整体结构没有复杂的传动部件，日常维护只需要定期清洁探针表面的氧化层，不需要复杂的保养，非常适合中小批量电源测试场景使用。
