排气管焊接专用工装夹具结构设计

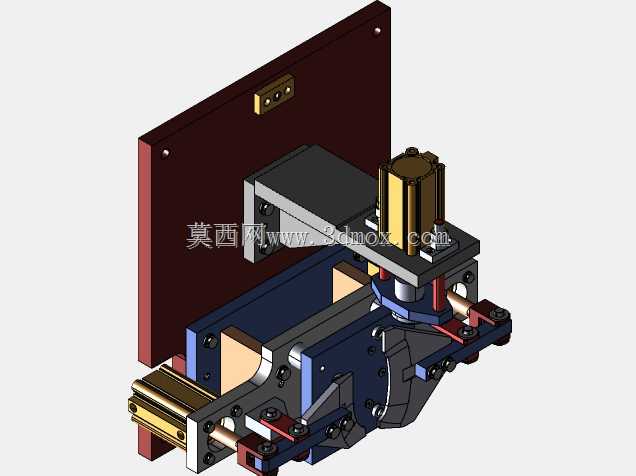

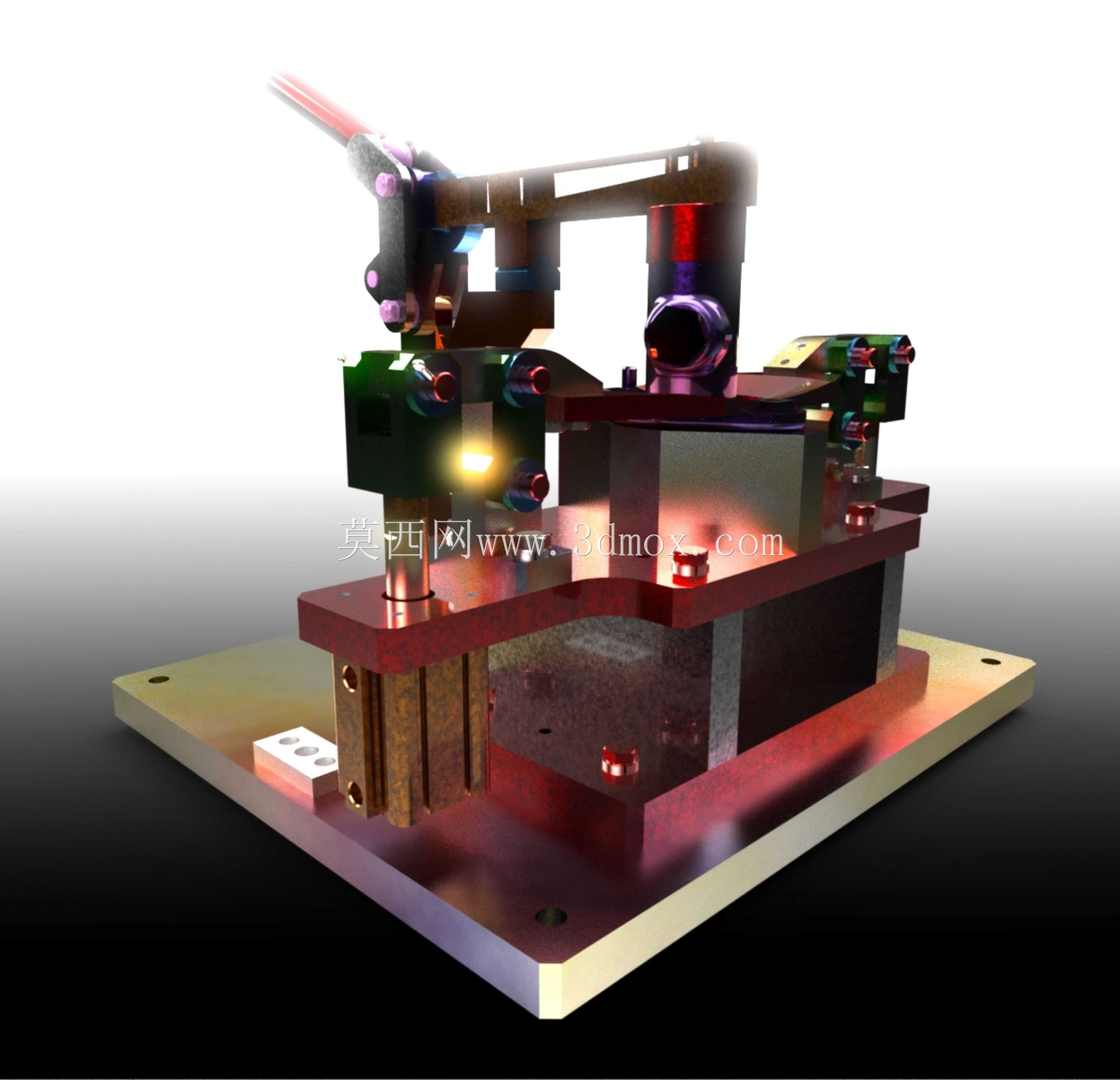

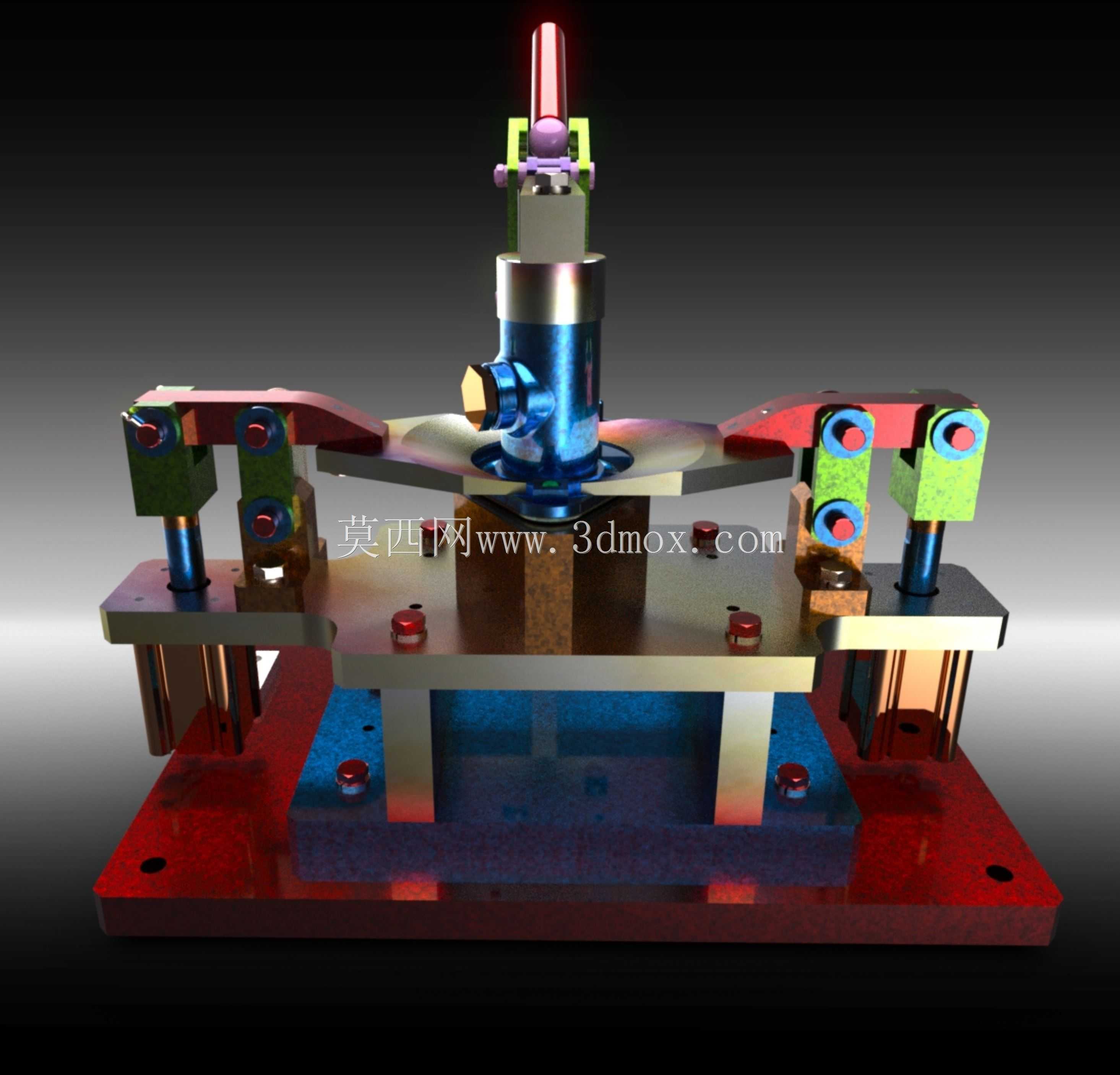

在汽车排气系统零部件的焊接加工环节，这类专用焊接夹具是保障焊缝一致性、控制部件形位公差的核心工艺装备，主要适配薄壁排气管类工件的组焊工序，解决人工定位时易出现的焊后变形、接口错位、装配间隙不均等常见加工问题。整套夹具采用底板作为统一安装基准，底板上预留的安装孔可直接固定在焊接工作台或变位机法兰面上，安装边界适配常规焊接工位的台面尺寸，不需要额外改造现有工位的装夹接口，可直接接入现有焊接生产线的工装布局。设计阶段优先考虑了焊接作业的操作可达性，夹紧单元的排布避开了主要焊缝的走枪路径，无论是手工氩弧焊还是机器人自动焊，焊枪都能无干涉抵达所有待焊位置，不会因为夹具结构遮挡导致焊缝漏焊、焊角尺寸不足的问题。定位结构采用了仿形支撑块匹配排气管的外轮廓曲面，限制工件的X/Y/Z三个方向平移自由度，配合快速夹钳的下压夹紧动作，同时约束工件的转动自由度，装夹时不需要反复找正，工人只需将工件放置到支撑定位面上，扳动夹钳手柄即可完成锁紧，单工位装夹耗时可控制在十秒以内，能有效提升批量焊接的生产节拍。夹具体上的支撑立柱采用模块化拼接设计，不同规格的排气管焊接时，只需更换对应仿形定位块、调整夹钳的安装位置，不需要重新制作整套底板，可降低多品种小批量生产的工装投入成本。考虑到焊接过程中会产生大量飞溅、焊渣，所有夹紧活动副都做了防飞溅遮挡结构，避免焊渣嵌入转轴缝隙导致夹钳卡滞，日常维护时只需定期清理表面积渣即可，不需要频繁拆解润滑。夹具的整体高度经过适配，符合人工焊接时的操作高度，也能匹配常规六轴焊接机器人的工作半径范围，不需要额外抬高或降低工位。底座采用加厚钢板加工，整体刚性充足，夹紧时不会出现基座形变，重复装夹的定位精度可控制在0.2mm以内，能有效保障排气管焊后各接口的位置度，满足后续与发动机、消音器总成的装配要求，避免出现装配干涉、密封不严的问题。
