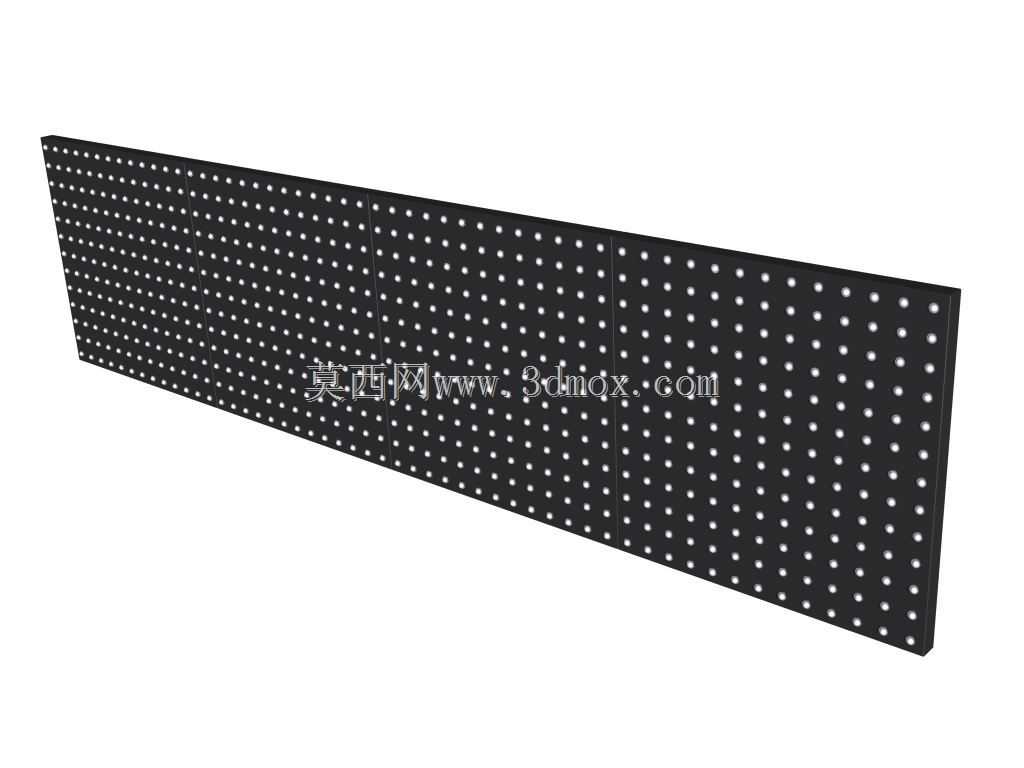

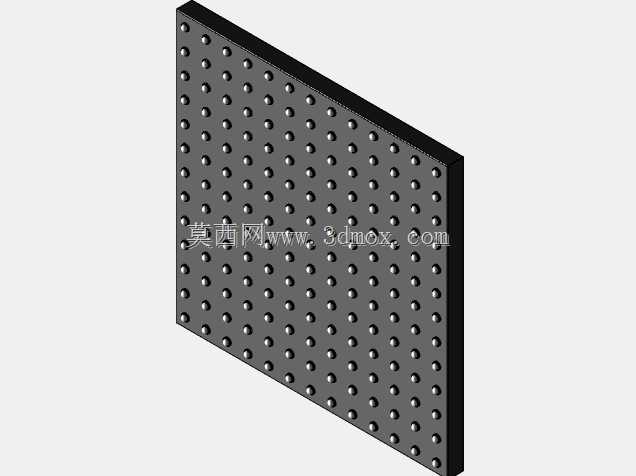

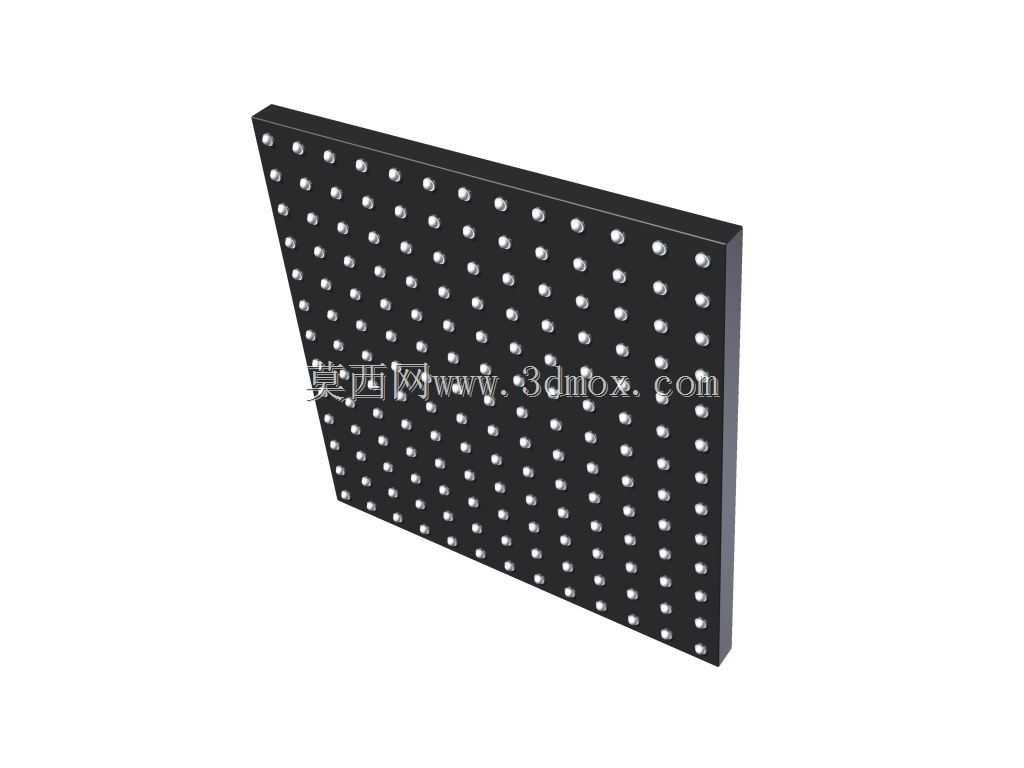

定制款梯形点阵数字LED显示面板结构

这款梯形点阵LED显示面板，最初是为线下商业空间的异形立面显示需求开发，适配非矩形的安装基面，打破常规矩形显示屏的安装边界限制，在商业门店的转角、异形装饰立面、主题空间的造型墙面场景中，能够贴合基面轮廓完成像素点阵列布置，不会出现常规矩形屏裁切后像素缺失、边缘显示断层的问题。

从功能层面来看，这款面板适配MADRIX控制协议，单块面板的点阵排布按照梯形轮廓做了逐行像素数适配，每一个灯珠的点位都对应控制信号的独立通道，能够实现单灯珠独立寻址控制，既可以呈现整面的动态光影效果，也可以按照预设程序输出数字、符号、动态纹理类的显示内容，满足商业空间的氛围渲染、信息提示、视觉引流的实际使用需求。面板整体厚度控制在薄型化区间，安装时不需要预留过深的背部走线空间，背部预留的标准安装孔位适配常规的显示屏安装挂接结构，既可以单块独立安装使用，也可以多块拼接组成更大面积的异形显示面，拼接时相邻面板的灯珠间距保持一致，不会出现拼接处的像素断带问题。

设计过程中，首先根据安装基面的梯形轮廓确定整体外边界尺寸，1000x1000mm的外轮廓基准适配多数商业立面的单块模块安装尺寸，灯珠点阵的排布沿着梯形斜边逐行调整点位，保证所有灯珠的横向、纵向间距保持均匀一致，避免出现局部像素密度不均导致的显示变形问题。面板基体采用阻燃级的工程塑料材质，表面做哑光黑处理，能够减少环境光反射对显示效果的干扰，灯珠嵌入基体的沉孔内，既可以保护灯珠不受外力磕碰损坏，也能够约束灯珠的出光角度，减少相邻灯珠之间的光线串扰，提升显示对比度。

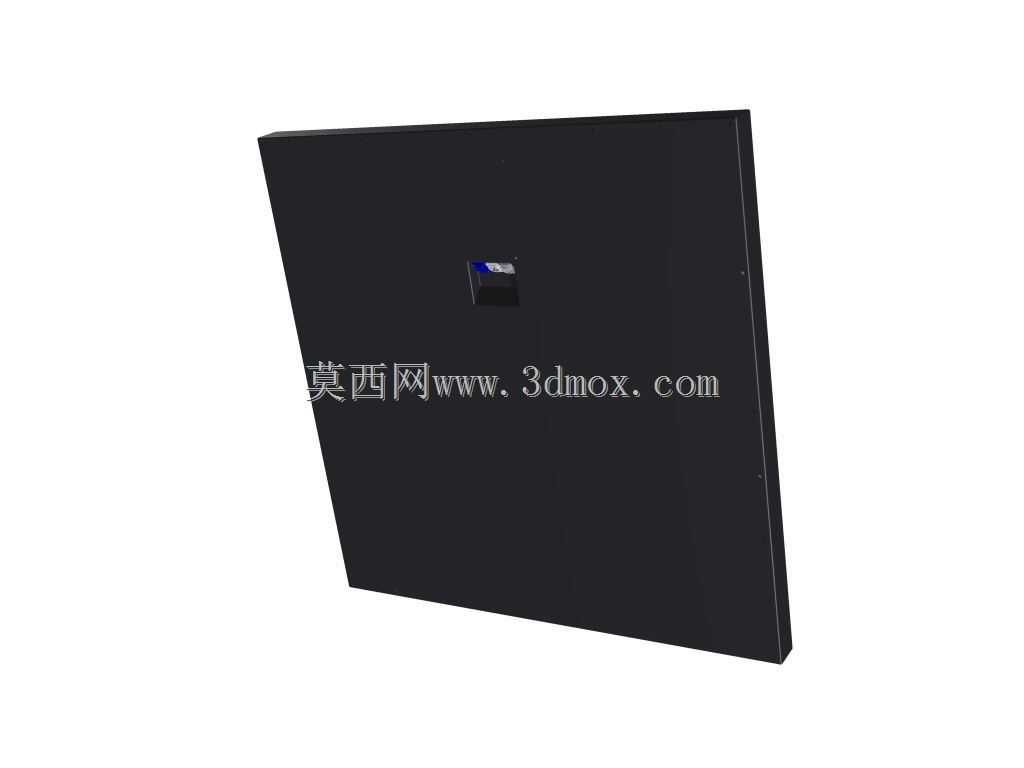

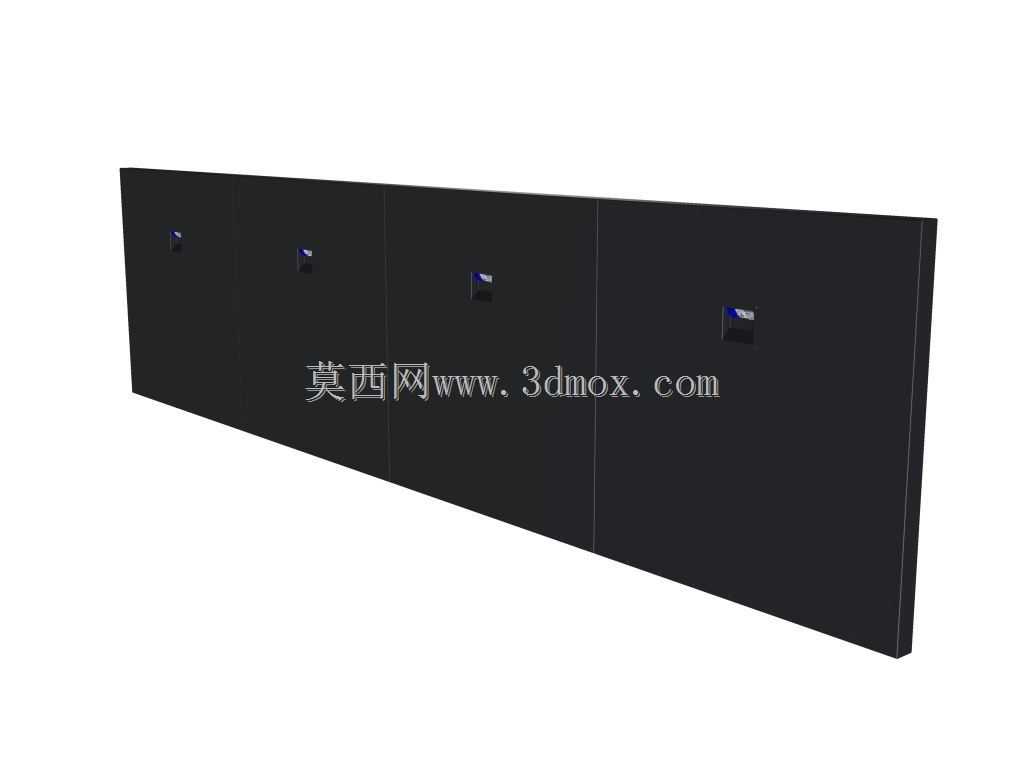

在安装边界设计上，面板的侧边做了窄边处理，多块拼接时的拼缝宽度控制在最小范围，背部的走线槽集成在基体结构内，外部连接线可以顺着走线槽规整布置，不会出现线材挤压、外露杂乱的问题。考虑到商业空间的长期使用需求，灯珠的排布预留了足够的散热间隙，面板工作时的热量可以通过基体本身以及灯珠间隙自然散出，不需要额外加装散热组件，降低整体结构复杂度与安装维护成本。针对不同场景的安装需求，面板背部的挂接点位做了多位置预留，既支持壁挂式安装，也可以适配吊装、嵌装的固定结构，不需要额外加工定制安装转接件，提升现场安装的适配性。
