19英寸标准机柜中性连接器安装面板

在专业音视频系统集成、广电信号传输、工业控制信号布线场景中，19英寸标准机架是所有设备统一安装的载体，而这类带多组中性连接器的面板，正是机架前端实现信号集中转接、线路规整管理的核心结构件。日常项目实施里，不少工程师会遇到机柜内部设备接口后置、前端插拔调试不便、多路线缆杂乱缠绕难以梳理的问题，这类面板的设计初衷就是解决这类现场痛点，将不同类型的信号接口统一前置到机架正面，既方便日常调试时的插拔操作，也能让机柜内部走线更规整，减少线缆弯折导致的信号损耗与接触不良问题。

从结构设计逻辑来看，这款面板严格遵循19英寸标准机架的安装孔位规范，整体宽度适配标准机柜立柱间距，高度对应标准机架U位尺寸，安装孔位与机柜立柱的方孔定位完全匹配，不需要额外做打孔改造，直接用标准机柜螺丝就能完成固定，安装边界完全符合通用机架的安装公差要求，不会出现孔位错位、安装后与相邻设备干涉的问题。面板本体采用冷轧钢板冲压成型，板材厚度兼顾结构强度与轻量化需求，安装后不会因为长期受力出现翘曲变形，表面做黑色哑光喷塑处理，既可以提升金属基材的防锈耐腐蚀能力，也能避免机房灯光照射产生反光干扰运维人员视线，同时哑光质感和机房内多数黑色机架设备的外观保持统一，视觉上更协调。

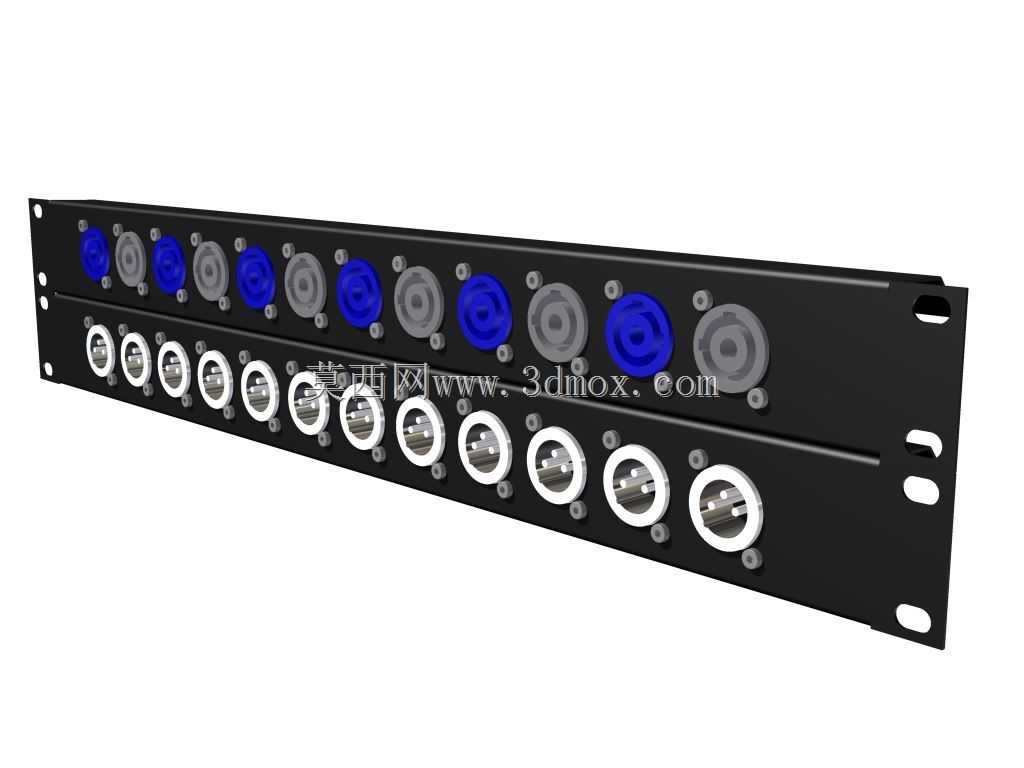

面板上集成的两类中性连接器，分别对应不同的信号传输需求：蓝色接口多用于电源类信号的转接，灰色接口多用于信号类线路的对接，每一个接口的安装位都做了精准的定位开孔，接口与面板之间通过螺丝锁附固定，保证接口在多次插拔后不会出现松动移位，每个接口的引脚定义都遵循行业通用标准，现场接线时不需要额外做定义适配，直接按照常规接线规范压接即可。面板上的接口排布经过间距优化，相邻接口之间预留了足够的操作空间，插拔接头时不会出现手指被相邻接口卡住的问题，哪怕是戴绝缘手套操作也能顺利完成插拔。

从实际使用场景来说，这类面板常被安装在演播室机柜、舞台演出信号机柜、工业自动化控制柜的前端，用来转接话筒信号、音频线路、控制信号、低压供电线路，把原本需要伸到机柜后部插拔的线路全部转移到正面，日常检修、线路切换时不需要挪动机柜内的设备，也不用钻进机柜后部摸索接口，大幅提升运维效率。设计时也考虑到了长期使用的可靠性，面板边缘做了钝化折边处理，没有尖锐的毛刺，安装和维护时不会划伤操作人员的手部，面板背部预留了足够的线缆焊接与走线空间，接线完成后线缆不会被面板挤压，也不会和机柜内部的其他设备产生结构干涉。

不少初次做机架布线的工程师容易忽略面板的安装公差问题，这款面板在设计时就把安装孔位的公差控制在行业标准范围内，哪怕不同品牌机柜的立柱间距存在微小误差，也能通过安装孔的微调余量顺利完成固定。面板上的每一个接口位都可以根据实际项目需求更换对应类型的连接器，不需要重新加工面板本体，灵活适配不同项目的接口配置需求，不管是纯音频信号转接、音视频混合转接还是控制信号与电源混合转接，都能通过更换对应接口模块实现功能调整，不需要单独定制不同开孔的面板，能大幅减少项目的备件种类，降低物料管理成本。

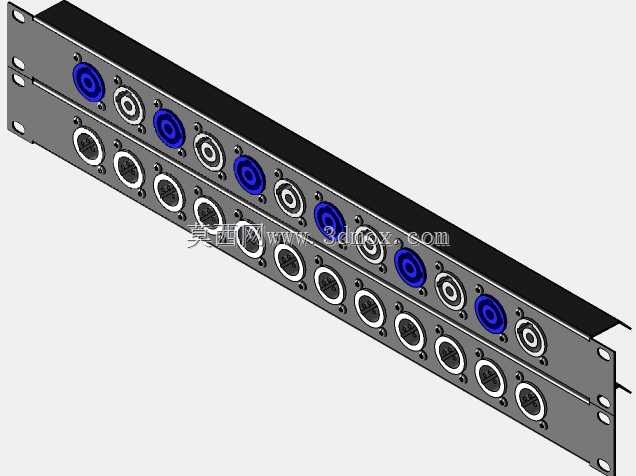

在三维建模过程中，这类结构件需要重点关注安装孔位的定位尺寸、接口开孔的位置精度、板材折弯的内R角参数，这些细节直接决定了面板加工完成后能不能顺利安装、接口能不能准确装配到位。建模时需要还原面板上的所有安装细节，包括机柜固定孔的沉头结构、接口固定螺丝的孔位、面板边缘的折弯加强结构，这些细节如果遗漏，加工出来的成品很容易出现装配问题。比如如果忽略了面板背部的折边高度，安装后可能会和机柜立柱上的其他固定件产生干涉；如果接口开孔的尺寸公差留得不合理，连接器就无法顺利嵌入面板，或者嵌入后松动晃荡。

实际项目应用中，这类面板的使用寿命往往和机柜整体使用周期一致，所以结构设计时的强度冗余很重要，这款面板的板材厚度选择、接口固定方式、表面处理工艺，都是围绕长期可靠使用设计的，哪怕经过上百次的接头插拔，接口也不会出现松动，面板表面也不会因为日常摩擦出现掉漆锈蚀的问题。对于系统集成商来说，这类标准化的面板可以大幅减少现场施工的工作量，不需要现场手工开孔加工面板，只需要提前在面板背部接好对应线缆，直接固定到机柜立柱上就能完成前端接口的部署，施工效率比现场加工提升数倍，而且标准化加工的面板外观一致性更好，完工后的机柜内部走线更规整，也能提升项目的交付观感。
