舞台物料运输专用手推台车结构设计

　　在演出行业的物料转运场景中，长尺寸桁架、舞台板类构件的场内运输一直是现场筹备阶段的痛点，这类构件长度普遍在1.8米以上，常规平板推车要么承载面长度不足，运输过程中构件端头拖地剐蹭地面或装饰面，要么护栏结构不合理，堆叠的桁架容易在推行过程中侧滑掉落，尤其是在剧场后台通道、会展中心搭建现场这类地面存在坡度、转角较多的场景，转运工具的适配性直接影响搭建效率与物料损耗率。这款手推台车的承载面尺寸设定为2000mm×1000mm，刚好匹配单根标准欧标舞台桁架的常规长度，承载面边缘预留的100mm安装边界可以适配不同厚度的防滑垫铺设需求，框架采用矩形钢管弯折焊接成型，侧面的立式挡架高度设置为800mm，刚好卡在长尺寸桁架的中部位置，

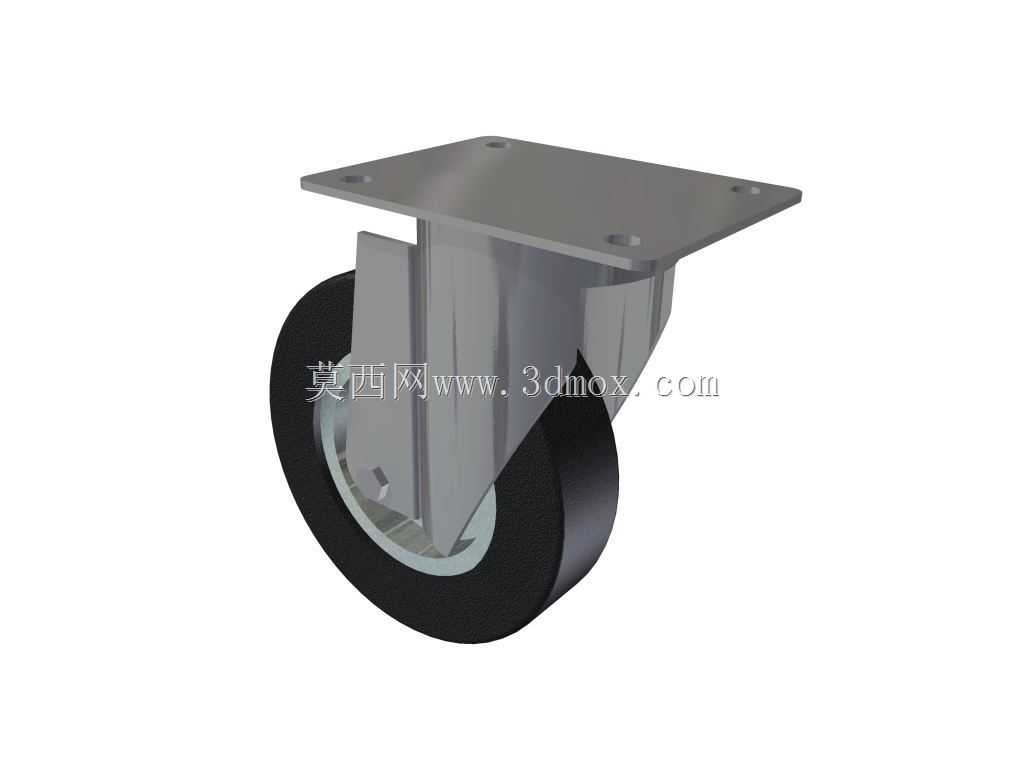

　　既可以防止运输过程中物料向侧面滑移，又不会遮挡操作人员推行时的前方视线，避免通道内碰撞障碍物。脚轮选用的是静音橡胶万向轮，其中两个带刹车结构的脚轮布置在台车靠近推行侧的一端，空载推行时可以灵活转向，重载停靠时踩下刹车即可固定台车位置，不会在带坡度的后台通道出现溜车问题。设计阶段针对舞台搭建现场的使用习惯做了多处适配，承载面采用多层板与钢板复合的结构，表层的木质板材可以避免金属桁架直接磕碰钢板产生漆面磨损，底层钢板保证整体承载刚度，额定承载状态下承载面的最大挠度控制在2mm以内，不会因为长期重载出现台面凹陷变形。侧面挡架与主框架之间采用螺栓可拆卸连接，当需要运输超宽尺寸的舞台箱体类物料时，可以快速拆除单侧挡架，拓展承载面的可用宽度，

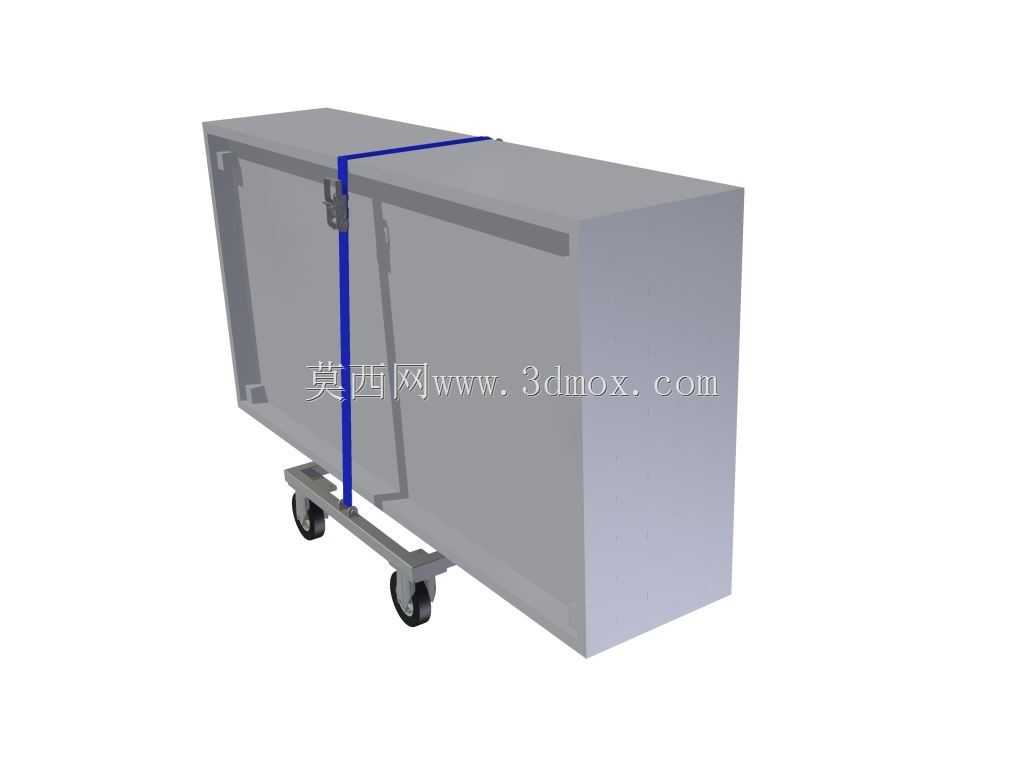

　　挡架顶部设置的弹性绑带固定点，可以配合弹力绑带对堆叠的物料进行捆扎固定，即使快速推行经过地面接缝、减速带时，物料也不会出现移位。台车的推行高度设置为900mm，符合成年操作人员的立姿手部操作高度，长时间推行转运物料时不会出现腰部过度弯曲的疲劳问题，框架所有的焊接位置都做了打磨圆角处理，没有尖锐的焊瘤毛刺，避免现场操作人员搬运物料时被划伤。针对剧场、会展现场的地面多为地砖、地胶的特性，脚轮的橡胶硬度选择了邵氏65度的材质，既保证足够的承载能力，又不会在地面留下压痕，推行过程中的噪音控制在60分贝以内，不会在演出筹备阶段产生过大的噪音影响现场彩排。整体结构没有复杂的传动部件，日常维护只需要定期检查脚轮的转动顺滑度、

　　螺栓连接的紧固状态即可，不需要额外的润滑保养，适配演出行业现场工作人员流动性大、设备维护条件有限的使用场景。在实际搭建作业中，这款台车单次可以转运6根标准长度的欧标桁架，或者4块标准尺寸的舞台台板，相比常规长度的平板推车，单次转运效率提升40%以上，同时因为挡架的限位作用，物料运输过程中的掉落剐蹭问题基本消除，减少了桁架漆面、舞台板封边的维修成本。框架的钢管壁厚选择2.5mm的规格，经过载荷校核，额定承载500kg时框架的应力远低于材料的屈服强度，即使偶尔出现超载堆放的情况，也不会出现框架弯折变形的问题，使用寿命可以满足演出团队常年辗转不同场地的高频使用需求。
