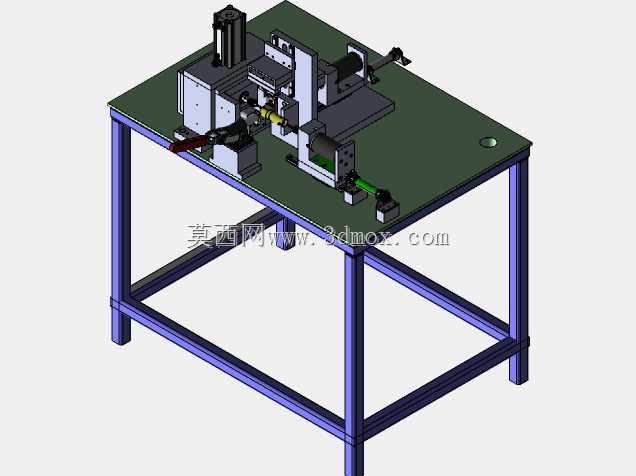

台式多工位专用钻孔加工设备结构

该设备为针对小型轴类、套类零件径向孔加工定制的专用钻孔加工装置，整体采用方管焊接机架作为承载基础，机架上方铺设耐磨电木板作为操作台面，所有加工执行组件、定位夹具均集成安装在台面上，无需额外做地基固定，可直接放置于车间生产流水线旁、钳工班组加工区域使用，适配小批量多批次零件的钻孔工序，替代传统台钻人工手持定位的加工模式，降低孔位偏移、孔径超差的不良率。设备布局采用多工位并行设计思路，台面同时布置多组钻孔动力头与对应的定位夹具，可同时完成同一零件不同角度径向孔的钻削加工，也可适配同批次多个零件的同步装夹加工，动力头进给采用气动驱动搭配硬限位结构，进给行程可根据零件钻孔深度需求调整限位块位置，无需复杂的参数设置，一线操作人员经过简单培训即可完成换型调试。定位夹具部分采用V型块搭配气动压头的结构，针对回转体零件的外圆做定位基准，装夹时零件放置于V型支撑块上，压头下行压紧零件外圆，限制零件的径向转动与轴向窜动，保证钻孔过程中零件不会出现位移，夹具的定位块位置预留了调整腰型孔，可适配一定直径范围内的不同规格零件，无需整体更换夹具即可完成小范围的产品换型。设备的操作控制元件集中布置在台面侧方，气动管路沿机架方管内部排布，台面仅露出执行组件与操作按钮，避免加工过程中铁屑、切削液飞溅造成管路损坏，机架下方预留了电控元件、气动三联件的安装空间，整体走线走管整齐，后期维护时可直接打开机架侧封板排查管路线路故障。从安装边界来看，设备整体占地尺寸适配常规车间通道旁的放置需求，台面高度符合人工站立操作的人机工程要求，操作人员无需弯腰即可完成零件装夹、设备启停操作，设备运行时的振动通过机架底部的可调脚杯传递至地面，可通过调整脚杯高度保证台面水平，避免长期运行出现机架倾斜导致的加工精度偏差。钻削动力头的主轴端可适配不同直径的钻夹头，满足不同孔径的钻削需求，动力头的进给速度可通过气动回路的调速阀调整，针对不同材质的零件匹配对应的进给速率，避免钻头崩损。
