5C夹头第四轴齿轮切割固定心轴组

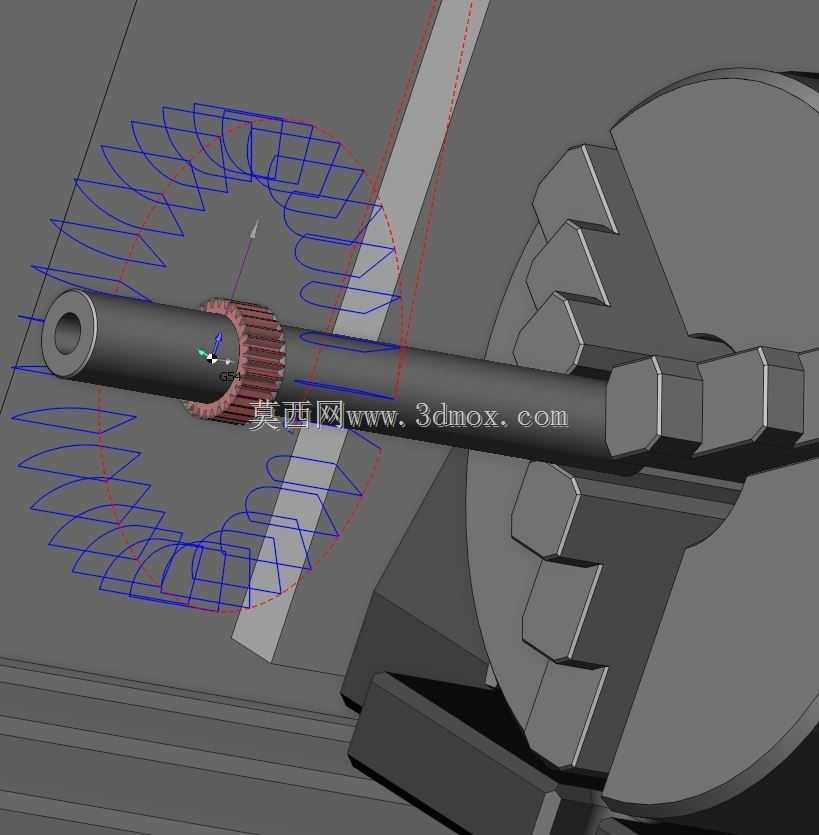

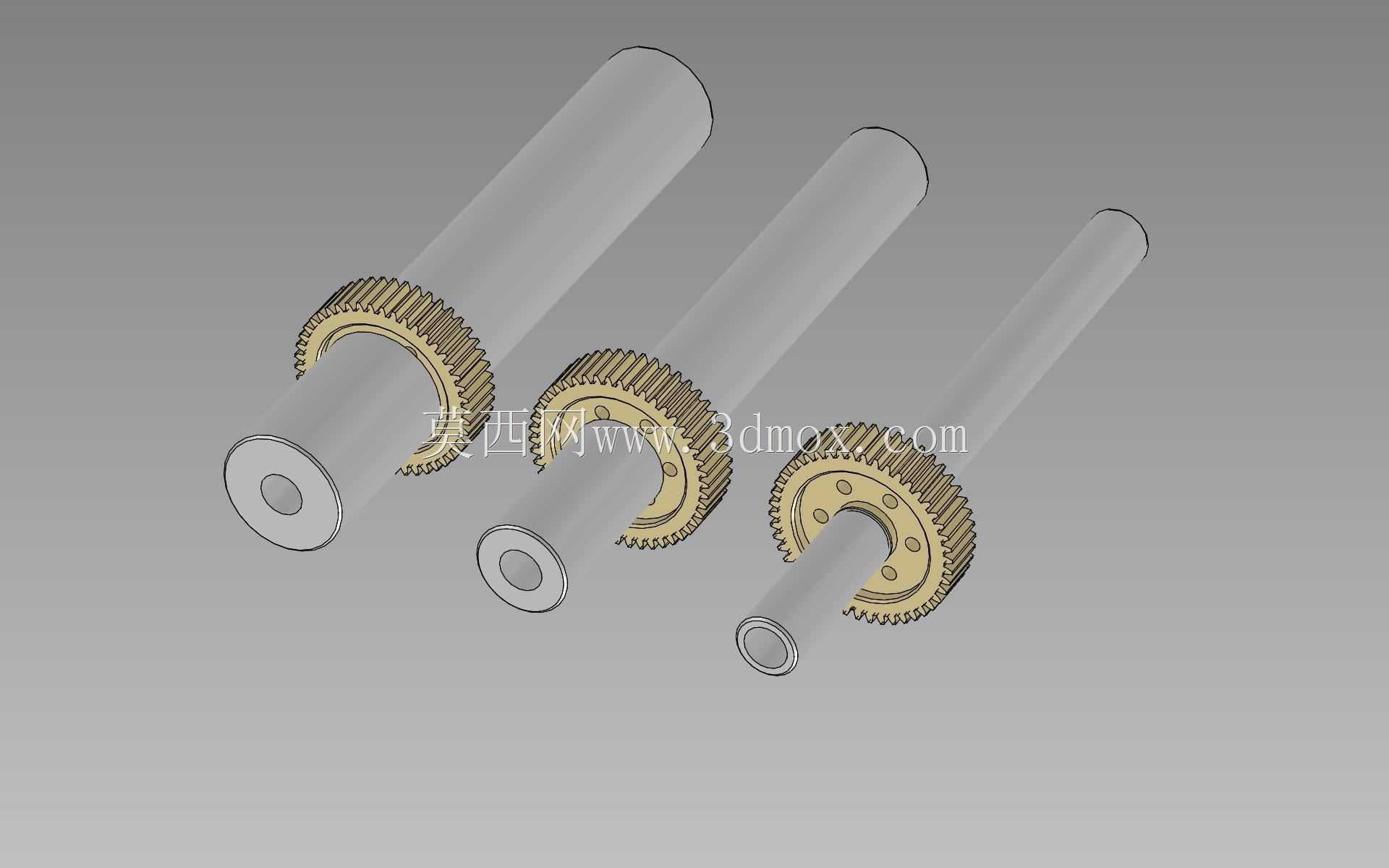

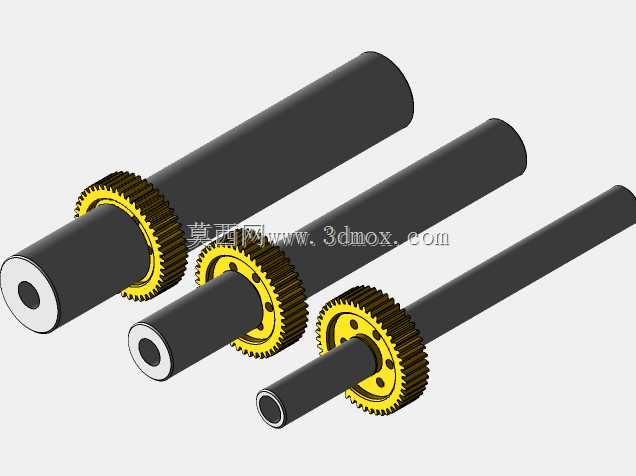

在小型齿轮切削加工场景中，这类心轴组是适配5C夹头安装接口、配套第四轴回转工作台使用的核心定位工装，主要承担小型齿轮毛坯的装夹定位任务，覆盖金属、塑料材质的小模数齿轮齿形切削工序。整套心轴共包含三种不同外径规格，分别对应1英寸、0.75英寸、0.5英寸的安装尺寸，可匹配不同内孔直径的齿轮毛坯装夹需求，无需额外更换转接套即可快速切换加工规格，适配小批量多品种的齿轮加工生产节奏。从结构设计来看，每根心轴主体采用中空长轴结构，轴身做了等径光轴处理，保证与5C夹头内孔的配合间隙控制在合理公差范围内，装夹后轴身径向跳动量可满足齿轮切削的精度要求；轴端靠近齿轮安装位的位置集成了铜质传动齿轮，该齿轮与第四轴的传动齿圈啮合，可将第四轴的回转动力同步传递到心轴，带动装夹在轴端的齿轮毛坯完成分度回转动作，配合铣头完成齿形的分齿切削。心轴的安装边界完全适配标准5C夹头的装夹深度，轴身插入夹头的长度符合通用5C接口的夹持规范，无需对现有第四轴夹头做任何改造即可直接安装使用，轴端的中空内孔可容纳齿轮毛坯的定位凸台，也可通入压缩空气清理切削过程中堆积在定位面的切屑，避免切屑垫起毛坯导致装夹偏心。实际使用中，这类心轴的定位端面与轴身的垂直度经过严格公差控制，齿轮毛坯安装后靠端面贴合实现轴向定位，拧紧夹头即可完成径向夹紧，装夹步骤简单，重复定位精度稳定，可有效减少小齿轮加工过程中的装夹辅助时间。铜质传动齿轮的齿部做了耐磨处理，长期与第四轴传动件啮合不会出现过度磨损导致的传动间隙过大问题，能保证分齿精度的一致性，适配滚齿、铣齿等不同的齿轮切削工艺场景，不管是加工小模数的塑料传动齿轮，还是粉末冶金、铜质的小型金属齿轮，都能提供稳定的装夹支撑。
