活塞加工专用双工位钻削设备结构设计

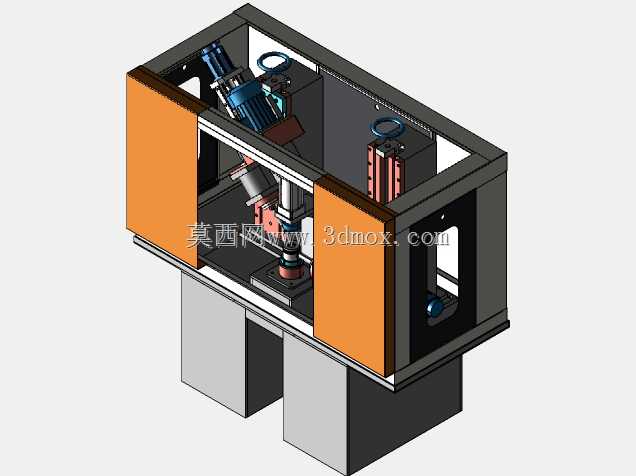

这款钻削设备主要面向内燃机活塞加工工序的孔系加工场景，在活塞量产的机加工产线中，承担活塞销孔、油孔等特征的钻削加工任务，适配多规格铝合金活塞的精加工工序，能直接嵌入现有活塞加工流水线，替代传统单工位钻床的人工作业模式，减少工序间的工件转运频次。从结构布局来看，设备采用落地式床身设计，下部为分体式支撑基座，预留了设备调平与地脚固定的安装空间，整体安装边界控制在产线常用的单工位设备占地范围内，不需要对现有产线的工位布局做大幅调整即可完成部署。上部加工舱采用半封闭防护结构，两侧设置可滑移的橙色防护门，既能够在加工过程中阻挡切削液飞溅与切屑飞溅，防护门上预留的观察窗也方便操作人员实时观察加工状态，不需要频繁开启防护门确认工况。加工舱内部采用双主轴倾斜布局，两个钻削动力头分别对应活塞的不同加工角度，一次装夹即可完成两个不同方位孔特征的加工，避免二次装夹带来的定位误差。工件装夹工位设置在舱体中部的升降式夹具平台上，夹具采用活塞外形仿形定位结构，装夹时依靠活塞裙部外圆与端面完成定位，配合气动夹紧机构实现快速装夹，单工件装夹耗时控制在数秒内，匹配量产线的加工节拍要求。设计过程中重点考虑了切削排屑与切削液回流路径，加工舱底部设置倾斜的排屑斜面，切屑与切削液能够顺着斜面汇集到舱体后侧的排屑口，对接产线的集中排屑系统，不需要人工频繁清理舱内积屑。两个动力头的进给行程均设置了硬限位与软限位双重保护，避免进给超程损坏刀具与工件，动力头的安装座预留了角度调节余量，可根据不同型号活塞的孔位角度要求调整动力头倾斜角度，适配一定尺寸范围内的多规格活塞加工需求。设备的操作控件集中布置在加工舱顶部的手轮与按钮区，操作人员站在设备正面即可完成参数微调、手动进给等操作，符合人机工程学的操作高度要求，不需要过度俯身或者抬手操作，降低长时间作业的疲劳感。整体框架采用型钢焊接后去应力处理，长期运行不会出现床身变形导致的加工精度偏移，防护门采用滑轨导向结构，开关顺畅无卡滞，日常维护时可以完全打开防护门，露出内部全部加工区域，方便刀具更换、夹具调整与设备检修作业。
